Самый потрясающий результат был получен при установке лазера на… рогатку. Из нее с 10 м удается попасть в карандаш и расколоть его. Разумеется, просто приладить к рогатке лазер было бы бесполезно. Ведь неизвестно, как и в какую сторону рука потянет резинку. Направление силы натяжения ни при каких обстоятельствах не будет параллельно лучу.

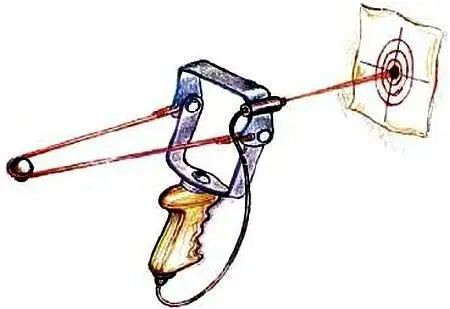

Лазерная рогатка напоминает обычную чисто внешне, да и то весьма отдаленно. По сути же своей это двухосный шарнир Кардана, к которому прикрепили резинку и лазер. И теперь, куда бы рука ни потянула резинку, шарнир разворачивается по двум осям и угол между силой натяжения и лучом остается неизменным, и лазер точно указывает место попадания пули.

Лазерная рогатка — едва ли не самое совершенное оружие рукопашного боя.

Сделать такое орудие достаточно сложно. Подробное описание лазерной рогатки и чертежи мы дадим на страницах нашего приложения «Левша».

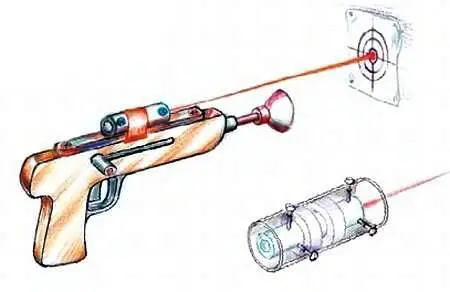

Для лабораторных работ рогатка не вполне приемлема и к тому же опасна. Нам вполне достаточно пружинного пистолета, стреляющего стрелами с присоской на конце. На верхней части его ствола установим лазерную указку в оправе — отрезке металлической трубки диаметром около 20 мм. В ней сделаны шесть отверстий с резьбой М3 для установки в них регулировочных винтов. Лазер указки устанавливается в оправе при помощи двух мягких резиновых шайб, вырезанных из ластика. Сама оправа укреплена скотчем на планке-держателе, соединенной с корпусом пистолета винтами-саморезами.

Установив лазер на корпус пистолета, приступаем к регулировке положения луча относительно оси канала ствола. Фактическое положение оси канала ствола такого пистолета определяется пазом, по которому ходит толкатель стрелы.

Приложите к нему линейку и зафиксируйте ее скотчем. Затем, завинчивая или отвинчивая винты, добейтесь, чтобы луч лазера был параллелен кромке линейки. Располагая таким оружием, можно поставить лабораторную работу по определению скорости полета стрелы при горизонтальном выстреле.

Для этого закрепим пистолет в тисках, установленных на скамейке, и развернем его строго горизонтально, ориентируясь по лучу лазера. Затем измерим рулеткой расстояние и произведем выстрел по мишени. Стрела присосется к ней. После этого обведем присоску карандашом и замерим, насколько центр получившегося кружка оказался ниже центра лазерного пятна. Далее найдем скорость из уже известной нам формулы h= g∙L 2/ V 2/ 2.

В этих экспериментах мы обнаружим, что одна и та же стрела будет иметь на больших расстояниях скорость меньше, чем на маленьких. Это связано с влиянием сопротивления воздуха.

Интересные результаты можно получить с определенными стрелами. А также со стрелами, снабженными бумажными крыльями. На такие стрелы, кроме силы тяжести, действует еще и подъемная сила, которая на небольшом участке делает полет почти прямолинейным.

Пружинный пистолет с лазерным прицелом позволяет понять законы стрельбы.

А. ИЛЬИН

Рисунки автора

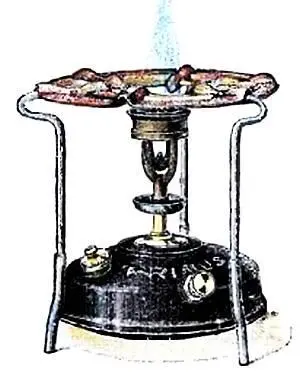

Лет 50–60 назад каждый знал, что такое примус. Миллионы и миллионы людей ежедневно использовали для готовки этот латунный цилиндр с тремя изогнутыми ножками и горелкой посередине. Сейчас, как и многие предметы старины — керосиновые лампы, ручные арифмометры и ламповые приемники, — примус стал антиквариатом.

Однако найти его среди хлама в старых загородных домах вполне возможно, и если вам посчастливится, начистите его до блеска и поставьте на почетное место среди других редкостных вещей. Но прежде разберите, чтобы знать, как остроумно был устроен этот прибор.

Через верхнюю крышку бака проходила горелка, состоявшая из чашечки, форсунки и двух хитроумно переплетенных трубок. В баке находился воздушный насос. Перед началом работы примуса в чашечку наливали немного керосина и насосом быстро закачивали воздух в бак. Он собирался в верхней его части, над поверхностью керосина. Под его давлением керосин поступал в горелку и начинал бить из форсунки тончайшей струйкой. В этом момент нужно было быстро поднести к чашечке спичку.
