ВООРУЖЕНИЕ.На танке устанавливалась 37-мм пушка UV vz.38 (заводское обозначение фирмы Škoda — А7, обозначение в Вермахте — KwK(t) L/47,8) с длиной ствола 50 калибров (1858 мм). Орудие оснащалось полуавтоматическим клиновым затвором, обеспечивавшим скорострельность до 15 выстр./мин. Угол возвышения составлял +25°, склонения -10°. Масса орудия — 275 кг.

Для стрельбы из пушки использовались два типа выстрелов: с бронебойными и осколочно-фугасными снарядами. Масса выстрела с бронебойным снарядом — 1,47 кг, масса снаряда — 0,85 кг, начальная скорость — 750 м/с, дальность выстрела — 1500 м. Масса выстрела с осколочно-фугасным снарядом была несколько меньше — 1,42 кг при массе снаряда 0,825 кг; начальная скорость — 730 м/с; дальность выстрела при угле возвышения 5° — 4000 м. С 1940 года использовались также выстрелы PzGr 40 с подкалиберными снарядами, имевшими массу 0,368 кг и начальную скорость 1040 м/с.

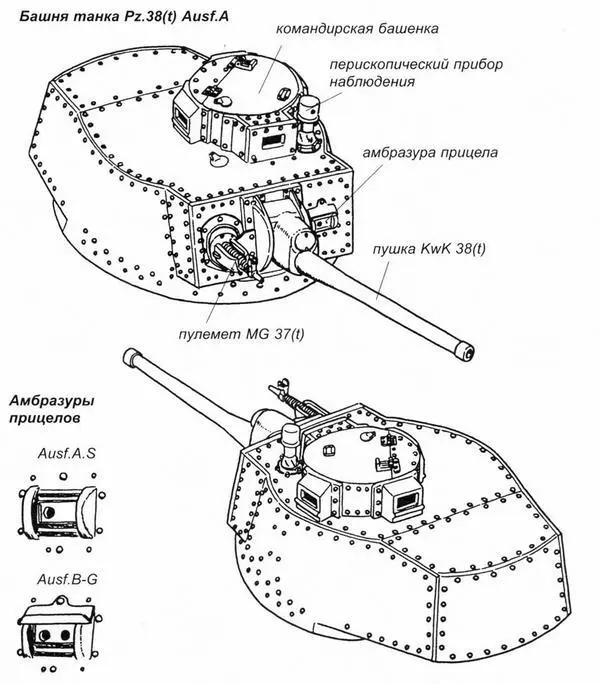

Боекомплект пушки включал 90 выстрелов Большая его часть размещалась в нише - фото 13

Боекомплект пушки включал 90 выстрелов. Большая его часть размещалась в нише башни в восьми металлических магазинах по шесть выстрелов в каждом. На магазинах с бронебойными выстрелами (5 шт.) наносилась специальная маркировка в виде широкой белой полосы.

Танк вооружался двумя тяжёлыми пулемётами ZB vz.37 калибра 7,92 мм производства фирмы Československa Zbrojovka Brno, обозначение в Вермахте — MG 37(t): один — в шаровой установке в лобовом листе корпуса; другой — в такой же установке в башне, справа от пушки. Башенный пулемёт мог наводиться как совместно с орудием, так и независимо от него.

Пулемёт ZB vz.37 имел массу 18,97 кг и общую длину в танковом варианте — 1023 мм. Начальная скорость пули составляла 793 м/с, темп стрельбы — 500–700 выстр./мин. Питание — ленточное. Боекомплект пулемётов — 2700 патронов, размещённых в девяти коробках по 300 патронов в каждой. Три коробки с бронебойными патронами имели маркировку в виде широкой белой полосы.

Горизонтальное наведение пушки и пулемёта осуществлялось поворотом башни. Её вращение было возможно двумя способами: механизмом поворота (за один оборот маховика башня поворачивалась на 3°) или, при его блокировке, с помощью плечевого упора пушки.

Танк Pz38t AusfS находящийся в музее Словацкого национального восстания в - фото 14

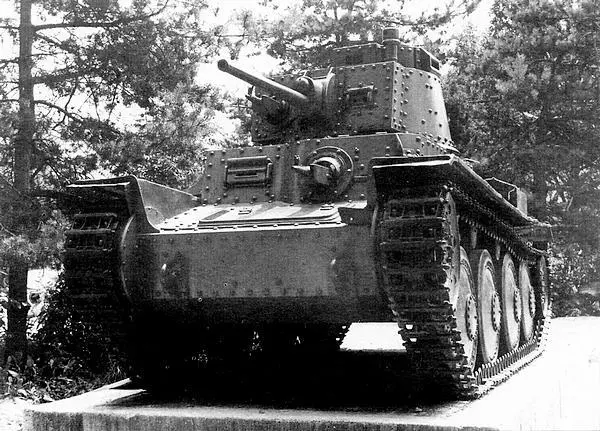

Танк Pz.38(t) Ausf.S, находящийся в музее Словацкого национального восстания в г. Баньска-Быстрица. На этой машине установлена бронировка амбразуры прицела позднего типа.

Pz38t AusfS Вид с кормы Боковые откидные листы крыши по внешнему виду - фото 15

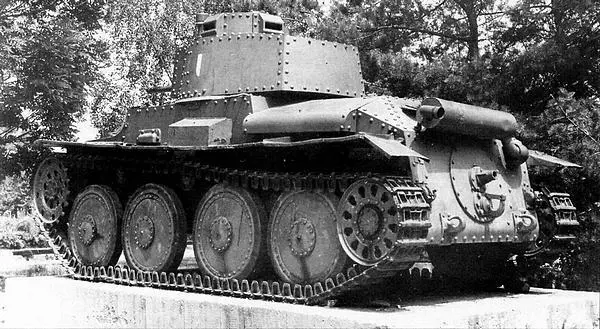

Pz.38(t) Ausf.S. Вид с кормы. Боковые откидные листы крыши по внешнему виду соответствовали более поздней модификации G.

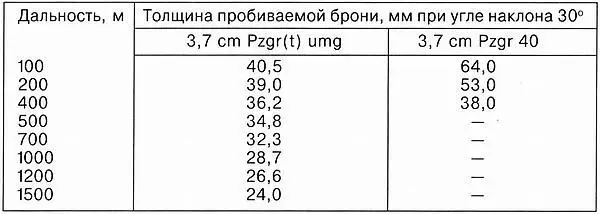

Бронепробиваемость 37-мм снарядов
ДВИГАТЕЛЬНа танке устанавливался 6цилиндровый карбюраторный четырёхтактный - фото 16

ДВИГАТЕЛЬ.На танке устанавливался 6-цилиндровый карбюраторный четырёхтактный рядный двигатель жидкостного охлаждения Praga EPA мощностью 125 л. с. при 2000 об/мин. Рабочий объём 7754 см 3. Ход поршня — 136 мм. Диаметр цилиндра — 110 мм. Степень сжатия — 1:6,2.

Топливо — этилированный бензин с октановым числом не менее 74. Допускалось также применение спирто-бензиновой смеси и диналколя. В систему питания входили два основных бензобака ёмкостью 110 л каждый и один вспомогательный ёмкостью 40 л. Подача топлива осуществлялась с помощью двух насосов — механического мембранного и электрического Autopulse. Двигатели танков Pz.38(t) Ausf.А — D оснащались одним карбюратором Solex 48 FNVP, Ausf.Е — G — двумя карбюраторами Solex 46 FNVP. Расход топлива при движении по шоссе составлял 80 л на 100 км, по пересечённой местности — 125 л на 100 км.

Система смазки — циркуляционная, под давлением, с сухим картером.

Система охлаждения — жидкостная. Радиатор ёмкостью 50 л находился в силовом отделении за двигателем. Отбор мощности на вентилятор, размещённый за радиатором, осуществлялся от коленчатого вала двигателя.

Запускался двигатель электростартером Bosch мощностью 3 л. с. Зажигание — от двух магнето Bosch Vertex напряжением 12 В.

ТРАНСМИССИЯ.Крутящий момент от двигателя к коробке передач передавался с помощью многодискового главного фрикциона сухого трения и карданного вала. Коробка передач Praga-Wilson — планетарная, пятискоростная, с предварительным выбором передач. Диапазон скоростей колебался от 4,1 км/ч на 1-й передаче до 42 км/ч на 5-й, передача заднего хода обеспечивала движение со скоростью 6,1 км/ч. Перед коробкой передач располагались дифференциал, бортовые фрикционы, бортовые передачи и тормоза.
