Немцы увеличили экипаж танка до четырёх человек, усилили бронировку шаровой установки курсового пулемёта и установили своё радиооборудование. В оригинальном чехословацком варианте танк оснащался радиостанцией vz.37 с двумя антеннами — штыревой и поручневой. Сохранив последние, немцы установили свою радиостанцию Fu 5. Кроме того, использовались ящики для амуниции германского образца.

AusfВ Танки модификации AusfВ производились с января по май 1940 года За это - фото 5
Ausf.В

Танки модификации Ausf.В производились с января по май 1940 года. За это время было выпущено 110 машин. На них ликвидировали поручневую антенну, смонтировали немецкую фару Notek, немного изменили амбразуру прицела пушки. На некоторых танках уже в войсках, например, в 19-й танковой дивизии, устанавливали приборы дымопуска.

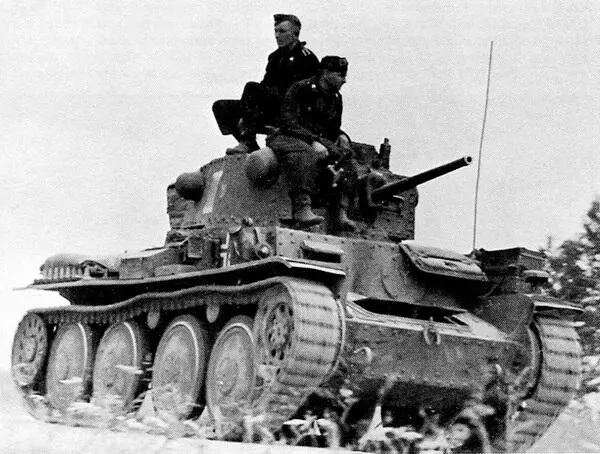

Pz38t AusfB из состава 9й танковой дивизии Вермахта Восточный фронт лето - фото 6

Pz.38(t) Ausf.B из состава 9-й танковой дивизии Вермахта. Восточный фронт, лето 1941 года. Судя по отсутствию курсового пулемёта, это командирская машина.

Ausf.С

Эта серия также состояла из 110 единиц и выпускалась с мая по август 1940 года. Боевые машины модификации С отличались наличием радиоантенны германского образца, изменённым расположением глушителя и кольцевой бронировкой башенного погона.

Ausf.D

В конструкции 105 танков модификации D, выпушенных в сентябре — ноябре 1940 года, с учётом опыта боевых действий в Польше и Франции, изменили лобовой лист корпуса. Теперь он стал прямым и на части машин его толщину довели до 50 мм, усилив штатную 25-мм броню накладкой такой же толщины.

Ausf.Е

С ноября 1940 по май 1941 года было изготовлено 275 танков модификации Е, представлявших собой вариант D с усиленным бронированием. Толщина лобовых листов корпуса и башни была доведена до 50 мм (25+25 мм), бортовых — до 30 мм. Масса машины возросла до 10,14 т, в связи с чем пришлось увеличить число листов в рессорах передних тележек подвески с 14 до 15. Кольцевую накладку вокруг амбразуры башенного пулемёта ликвидировали, а на левой надгусеничной полке смонтировали большой ящик для снаряжения.

Ausf.F

По окончании производства танков модификации Е, с мая по октябрь 1941 года заводские цеха покинули 250 машин модели F, отличавшейся от предыдущей лишь мелкими деталями, например, кронштейнами для крепления канистр.

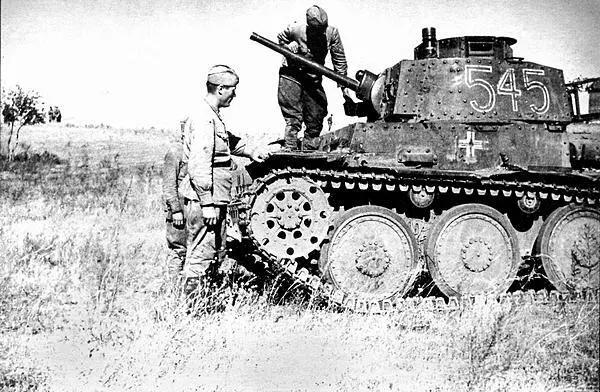

Красноармейцы осматривают захваченный немецкий танк Pz38t AusfF - фото 7

Красноармейцы осматривают захваченный немецкий танк Pz.38(t) Ausf.F предположительно из состава 22-й танковой дивизии. Район северо-западнее Сталинграда, 1942 год.

Ausf.S

Одновременно с Ausf.F с мая по сентябрь 1941 года выпускались танки варианта S. Их заказала Швеция ещё в конце 1939 года, но в 1940-м немцы конфисковали всю серию из 90 единиц. Танки Ausf.S были идентичны машинам вариантов А — С, за исключением 50-мм лобовой брони.

Ausf.G

После нападения Германии на СССР поступил заказ на 1000 танков в двух сериях — 500 Ausf.G и 500 Ausf.Н. Однако с октября 1941 года по октябрь 1942-го выпустили только 306 единиц Ausf.G, остальные шасси этой модели использовались при изготовлении истребителей танков Marder. Для самоходно-артиллерийских установок и истребителей танков были задействованы и все шасси варианта Н.

Конструктивно боевые машины версии G отличались от танков модификаций Е и F лишь тем, что лобовые броневые листы их корпусов выполнялись не составными, а цельными.

Pz.Bf.Wg.38(t)

Несколько десятков танков модификаций В — G были переоборудованы в командирские танки Panzerbefehlswagen 38(t). На них демонтировали курсовые пулемёты (отверстие под шаровую установку заглушили круглой бронекрышкой), а вместо пушки установили её деревянный макет. Командирские танки ротного звена оснащались радиостанциями Fu 5 и Fu 6, батальонного и полкового — Fu 5 и Fu 8. Первые имели штыревые антенны, вторые — штыревые и поручневые. Кроме того, на командирских танках устанавливались гирополукомпасы.

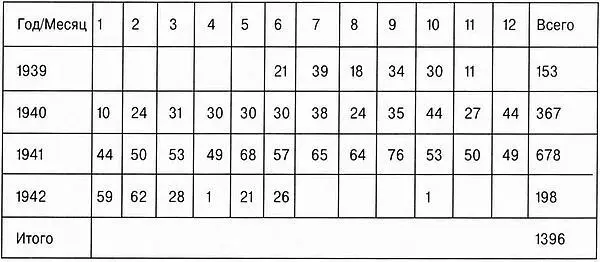

ПРОИЗВОДСТВО ТАНКОВ Pz.38(t)
Идентификация танков Pz38t различных модификаций затрудняется их большим - фото 8

Идентификация танков Pz.38(t) различных модификаций затрудняется их большим внешним сходством и отсутствием существенных отличий. В процессе ремонтов на танки более ранних вариантов устанавливались башни позднего образца. Машины оснащались новыми ящиками для снаряжения. Отличить одну модификацию от другой порой можно только по количеству и расположению болтов, соединявших броневые листы корпуса и башни.
