ПАЯЛЬНАЯ ЛАМПА

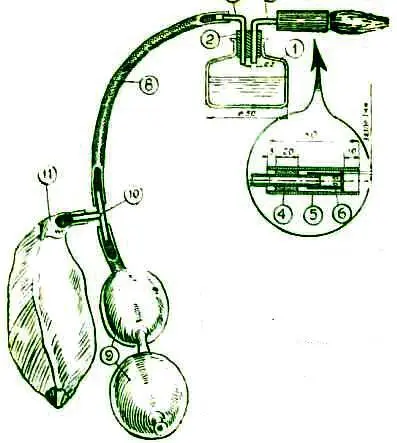

Устройство лампы показано на рисунке. Особое внимание надо обратить на изготовление форсунки (6), которая делается из стреляной гильзы малокалиберного патрона. В центре донышка гильзы иглой пробивается отверстие очень малого диаметра. Сбоку патрона пробиваются еще четыре таких же отверстия. В резервуар заливается бензин (примерно до половины высоты). Воздух подается резиновой грушей от пульверизатора (9). Для того чтобы давление воздуха было постоянным, через тройник (10) можно подсоединить дополнительную емкость — волейбольную камеру. Перед работой надо нагреть в пламени спички калильную трубку (5).

П. ОРЕШКИН

1. Резервуар. 2. Пробка резиновая. 3. Трубка металлическая диаметром 3 мм. 4. Втулка металлическая из листа толщиной 0.5 мм. 5. Калильная трубка (толщина стенки 0.5–0.8 мм). 6. Форсунка. 7. Трубка металлическая диаметром 3 мм. 8. Трубка резиновая, 9. Груша от пульверизатора. 10. Тройник. 11. Волейбольная камера

* * *

И вдруг все механизмы, взбунтовавшись, стали вылезать из своих мест. Вася Дотошкии увидел ребят со двора и старшую сестру Белоручкина. (См. стр. 67.)

* * *

АВТОМАТ В ТЕПЛИЦЕ

В колхозных и совхозных лабораториях, на уроках физики и химии, в инкубаторах и парниках часто бывает необходимо поддерживать строгий температурный режим. Осуществить его можно с помощью очень простого прибора — автоматического прерывателя, основанного на принципе расширения тел при нагревании.

Здесь мы расскажем, из каких частей состоит прерыватель и как его сделать самому дома или в школе.

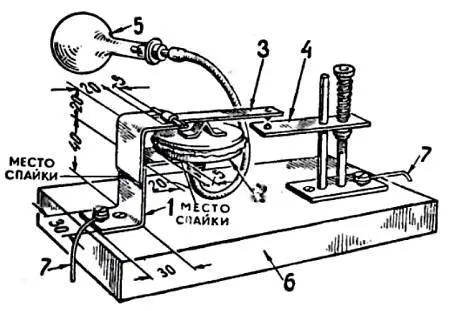

Кронштейн (1). У верхнего сгиба к вертикальной пластинке припаяйте, как показано на рисунке, медную проволоку длиной в 10 мм. толщиной в 1 мм. Она служит осью, на которую крепится контактный рычажок.

Воздушная камера (2) — это коробка диаметром 40 мм. Просверлите в центре ее отверстие и припаяйте металлическую трубку диаметром 4–5 мм и длиной 20 мм для соединения с резиновой трубкой.

Затем коробку туго затяните резиновой оболочкой-мембраной. В центре резиновой оболочки приклейте согнутую под углом полоску простой бумаги. Она будет служить опорой контактного рычажка.

Контактным рычажком (3) может служить пластинка от старых телефонных реле с впрессованным в нее штифтом из тугоплавкого материала. Длина рычажка около 60–70 мм.

Регулировочная стойка (4) состоит из контактной пластинки со штифтом (длина пластинки 60–70 мм): направляющей оси диаметром 3 мм. длиной 90—100 мм и регулировочной (подъемной) оси, расстояние между осями 25–30 мм.

К стеклянной колбе (5) емкостью 100–120 см 3подберите резиновую пробку, в центре ее просверлите отверстие и вставьте стеклянную трубочку диаметром 5 мм, длиной 70–80 мм. На наружный конец Стеклянной трубки наденьте трубку из мягкой резины.

Все детали прерывателя готовы. Укрепите их на доске (размер ее 100 х 250 мм). Помните: регулировочная стойка устанавливается так, чтобы контакты на рычажке и контактной пластинке находились на одной вертикальной оси.

Если такой прибор установить в помещении, которое обогревается электролампами, то находящийся в колбе воздух расширится и начнет давить на воздух в трубке и воздушной камере. Мембрана вместе с рычажком приподнимется, контакты разомкнутся, и цепь выключится. Действуя регулировочным винтом, добейтесь, чтобы цепь разрывалась при требуемой температуре. Теперь температура в объекте начнет понижаться, воздух в колбе будет сжиматься, давление начнет падать, резиновая мембрана вместе с рычажком опустится, контакты замкнутся и электрическая цепь автоматически включится. Размыкание контактов при определенной температуре обеспечивается регулировкой контактной пластинки.

Прибор надо устанавливать в таком месте, где исключались бы всякие содрогания, влияющие на положение контактной пластинки. Необходимо также счищать наждачной бумагой нагар с контактов.

Н. ЛЮБИМОВ
