Явление это связано с тем, что каждый ослик установлен подвижно. Он может вращаться относительно оси, проходящей через его задние ножки. При толчке в обратную сторону ослики резко отклоняются, смещается центр масс игрушки и она начинает вращаться в обратную сторону.

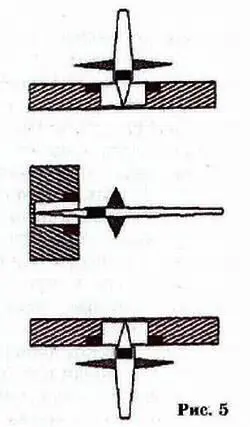

Волчок по патенту РФ Nз 2215567 (авторы Лисицын С.Г. и Опарин С.Я.) состоит из подставки с установленным в ней магнитным кольцом и магнита, расположенного на оси непосредственно под ободом (рис. 5).

Полюса магнитов, как показано на рисунке, всегда направлены навстречу друг другу. Каталось бы, при этом сила отталкивания должна лишь приподнимать волчок. Но происходит нечто удивительное. Уже после запуска волчок вместе с подставкой можно установить на стену и даже поставить на потолок. Он будет неизменно вращаться, упираясь в углубление подставки. Это связано с тем, что поле кругового магнита имеет сложную структуру. Оно может резко менять свое действие на магнит, стоящий на оси, при самых небольших смещениях волчка. Не исключено, что данный эффект сможет найти какое-то техническое применение.

А вообще получается, что волчок игрушка серьезная.

А. ВАРГИН

Рисунки автора

Сегодня Япония — лидер в производстве высочайшей по качеству наукоемкой продукции. А начиналось завоевание с поставки на рынок примитивнейших карманных приемников. На 2–3 транзистора с несколькими контурами они принимали сотни радиостанций и имели великолепный звук. Секрет был прост. Японцы настраивали приемники по всем правилам науки, добиваясь получения правильной амплитудно-частотной характеристики, в то время как весь мир их настраивал примитивно, по максимуму громкости. Но давайте обо всем по порядку.

Весь сигнал радиопередачи, ведущейся методом амплитудной модуляции (а это диапазоны ДВ, СВ и КВ), сосредоточен в полосе 9 кГц. Идеальный радиоприемник должен принимать без искажений все частоты, лежащие в пределах этой полосы, и полностью подавлять частоты, лежащие вне ее. В этом случае отношение мощности сигнала к мощности помехи окажется наибольшим и качество приема будет на и лучшим.

Если бы мы построили амплитудно-частотную характеристику такого приемника (зависимость амплитуды принимаемого сигнала от изменения частоты), то она имела бы форму прямоугольника.

У одиночного колебательного контура она по форме напоминает колокол. Это означает, что сигнал принимается с искажениями по тембру, да и помехи проходят в огромном количестве.

Характеристику, наиболее близкую к прямоугольной, удается достичь в супергетеродинных приемниках. Их избирательность достигается целой системой связанных между собою колебательных контуров.

Обычно «супер» имеет два-три каскада усиления промежуточной частоты (ПЧ), причем соответствующие контуры могут быть рассредоточены между ними либо сводятся в единый узел «сосредоточенной селекции». Было бы ошибкой думать, что для хорошей работы приемника достаточно все контуры ПЧ настроить одинаково — ведь при этом может получиться чрезмерное усиление, чреватое самовозбуждением, а звучание передач становится примитивным, с резким преобладанием высоких звуковых частот.

Чтобы воспроизведение передач было нормальным, один из первых контуров ПЧ, имеющих высокую добротность, следует настраивать на стандартную частоту 465 кГц, а два соседних — на частоту несколько выше и ниже номинальной. «Расстояние» между ними должно быть таким, чтобы обеспечивалась нормальная полоса пропускания звуковых частот при сохранении высокой избирательности радиоприема.

Японцы для этих целей применяли генераторы качающейся частоты, связанные с осциллографом. На экране прибора четко видна амплитудно-частотная характеристика приемника. Добиваясь при настройке наилучшего приближения ее формы к прямоугольнику, они и при тех же схемах получали прием более высокого качества.

На рисунке 1 показана принципиальная электрическая схема генератора качающейся частоты. Он собран по схеме емкостной трехточки: колебательный контур образован катушками L3, L4 и конденсатором С5. Периодические качания промежуточной частоты (в пределах порядка + 30 кГц) происходят благодаря подмагничиванию сердечников контурных катушек переменным синусоидным током с частотой 50 Гц.
