В начале 60-х годов прошлого века американцы вслед за Шиловским построили двухколесный автомобиль. Он развил скорость 200 км/ч, имея двигатель мощностью всего 80 л.с. (Обычной машине для этого нужна мощность под 200 л.с.!) Расход топлива составлял всего 3 л/100 км. Устойчивость создавалась крохотным силовым гироскопом, вращавшимся со скоростью 60 000 об/мин.

Долгое время у нас было принято лишь восхищаться работами Шиловского. Но вот появились сведения о разработке в нашей стране одноколейного варианта автомобиля «Ока». Устойчивость ему будет придавать легкий, но очень быстро вращающийся гироскоп под задним сиденьем. Машина будет двухместной и очень узкой, что позволит ей легко обходить автомобильные пробки. Гироскоп в ней послужит и накопителем энергии двигателя, что будет способствовать значительному снижению расхода топлива.

Однако в наше время способность гироскопа идеально точно сохранять положение чаще всего используется лишь как сигнал в системах управления самолетов, ракет и судов.

Вот схема одного из таких приборов. Вращающийся гироскоп закреплен в поворотной раме, расположенной в корпусе ракеты. Если корпус повернется в горизонтальной плоскости, то положение рамы вместе с гироскопом останется практически неизменным. Это достигается за счет очень низкого трения подшипников, на которых эта рама укреплена. Угол поворота корпуса определяется при помощи электронных датчиков. Полученный сигнал поворачивает рулевые машинки ракеты и тем самым устраняет отклонение ее полета. Долгое время подобные гироскопические автопилоты служили лишь для целей очень серьезных — вождения кораблей, самолетов, ракет. Но недавно гироскопы начали входить и в мир игрушек. Правда, игрушек очень дорогих. Гироскоп для модели самолета, например, стоит столько же, сколько цветной телевизор…

Большой интерес вызывают и просто волчки. Над ними интенсивно работают изобретатели. Как правило, волчок является и наглядным пособием по различным учебным темам.

Вот, например, очень простой волчок, раскрашенный синими и желтыми секторами. Стоит его достаточно быстро раскрутить, как линии сливаются в зеленое поле. Если такой волчок ярко раскрасить всеми цветами радуги, то после запуска он станет белесо-серым. Такой опыт поставил еще Ньютон, доказав тем самым, что белый луч солнца слагается из многих цветных лучей.

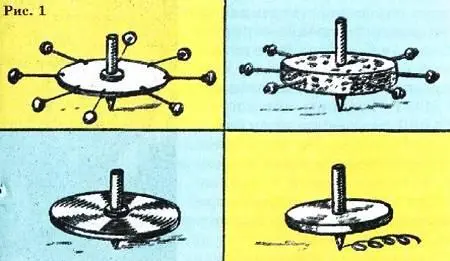

Три десятилетия назад в учебную литературу попала странная рекомендация не употреблять понятия «центробежная сила», а при решении задач пользоваться лишь силой центростремительной. Между тем эти две силы всегда существуют одновременно. Это доказывает волчок, показанный на рисунке 1.

Он состоит из бусинок, надетых на обычные булавки. При запуске бусинки под действием центробежной силы сдвигаются к концам булавок, тем самым доказывая ее реальность. Но это скольжение не происходит бесконечно быстро. Этому мешает инерция бусинки, которая здесь является силой центростремительной. Но вот бусинка достигла головки булавки. Теперь она неподвижна относительно самой булавки. Но своей центробежной силой давит на головку булавки, а головка (за счет деформации) создает силу центростремительную, которая и обеспечивает движение бусинки по окружности.

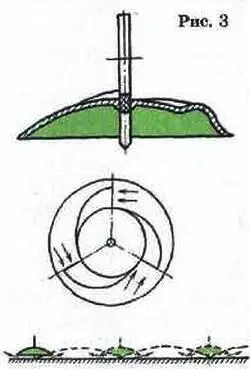

Далее о волчке, описанном в авторском свидетельстве СССР № 1713608. Этот волчок прыгает (рис. 3).

Он имеет куполообразный вращающийся корпус с карманами-воздухозаборниками, как на некоторых самолетах. После запуска в карманы попадает воздух, давление под куполом повышается, и волчок отрывается от пола. Сразу же после этого давление падает, и купол опускается. Далее следует новое накопление воздуха и новый взлет. Корпус такого волчка можно выклеить из бумаги, пропитанной клеем, на форме, вылепленной из пластилина. После высыхания корпус легко снимается с формы. Для повышения прочности и придания нарядного вида его полезно покрасить нитрокраской из баллончика.

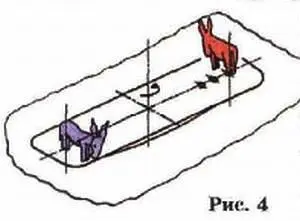

А вот «упрямые ослики» (патент РФ № 1680241) изобретателей, постоянных авторов приложения «Левша» В.М.Красноухова и А.Т.Калинина (рис. 4).

На особой подставке стоят два ослика. Если ее закрутить в ту сторону, куда смотрят ослики, то волчок будет вращаться нормально. Но попробуйте ее крутануть в обратную сторону. Игрушка некоторое время повертится, затем на мгновение замрет и… начнет вращаться в ту сторону, куда смотрят ослики.
