1 ...6 7 8 10 11 12 ...31 В случае порчи гидравлической аппаратуры переключение шестерён и выключение главного фрикциона можно было производить механическим путём.

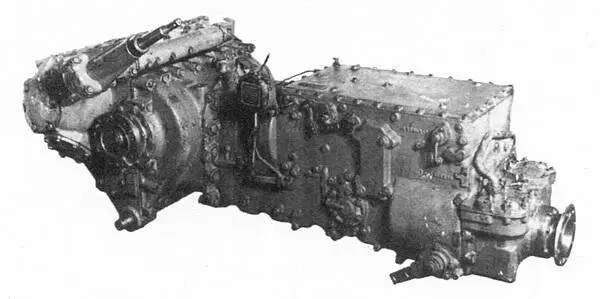

Трансмиссия танка «Тигр».

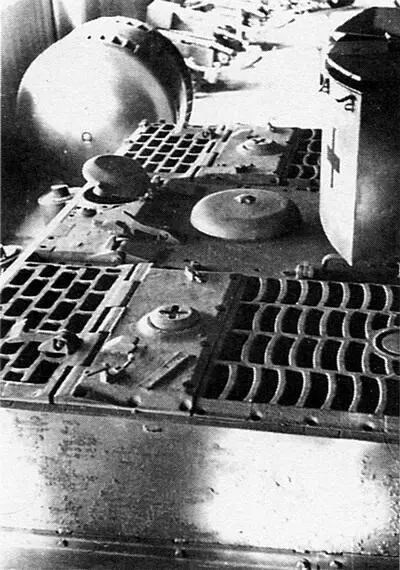

Крыша моторного отделения. Обращают на себя внимание массивные литые решётки над окнами воздухопритока (справа) и воздухооттока (слева).

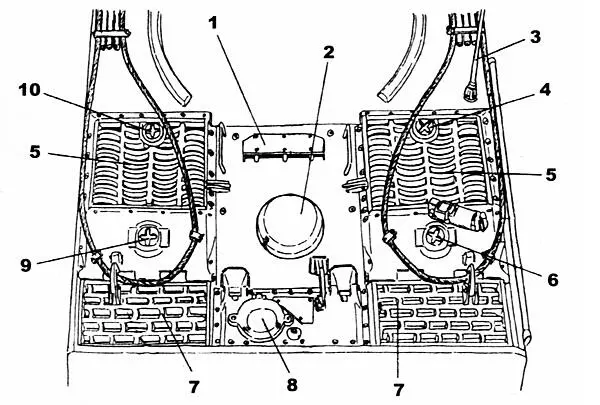

Крыша корпуса:
1 — карман воздухопритока к двигателю; 2 — броневой колпак над окном воздухооттока; 3 — антенна; 4 — лючок над заливной горловиной правого топливного бака; 5 — решётки над окнами воздухопритоков к радиатору; 6 — лючок над предохранительным клапаном системы охлаждения; 7 — решётки над окнами воздухооттока; 8 — откидная крышка над лючком для монтажа трубы ОПВТ; 9 — лючок над заливной горловиной системы охлаждения; 10 — лючок над заливной горловиной левого топливного бака.
Система смазки шестерён — струйная, с подачей масла в место зацепления при сухом картере.
Картер коробки передач центрировался и жёстко соединялся с картером механизма поворота, образуя двухпоточный механизм передач и поворота. Последний крепился в носовой части корпуса танка, причём в расточку передней части картера запрессовывалось резиновое кольцо опорной балки, жёстко закреплённой в броневом корпусе.
Многодисковый главный фрикцион с трением рабочих поверхностей в масле был конструктивно встроен в коробку передач, так же как и стояночный тормоз.

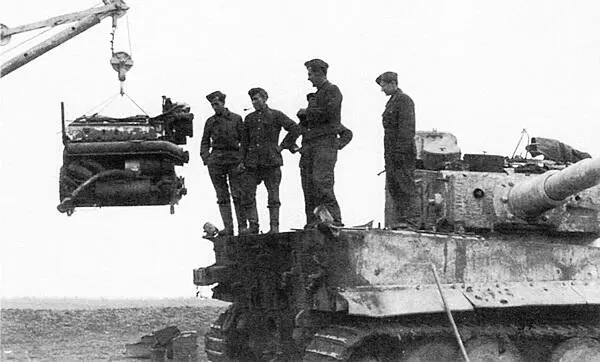

Демонтаж двигателя Maybach из танка «Тигр» производился через центральный надмоторный люк.
Фрикционно-шестерёнчатый механизм поворота с двойным подводом мощности обеспечивал танку по два фиксированных радиуса поворота на каждой передаче. При этом максимальный радиус составлял 165 м, минимальный — 3,44 м. Более крутые повороты при включённой передаче, в том числе вокруг отстающей гусеницы, трансмиссией танка не обеспечивались. При нейтральном положении коробки передач был возможен поворот вокруг центра тяжести танка движением забегающей гусеницы вперёд и отстающей назад с радиусом В/2.
Бортовые передачи — двухрядные, комбинированные, с разгруженным ведомым валом.
Механические дисковые тормоза были разработаны инженером Клауе и изготовлены фирмой Argus.

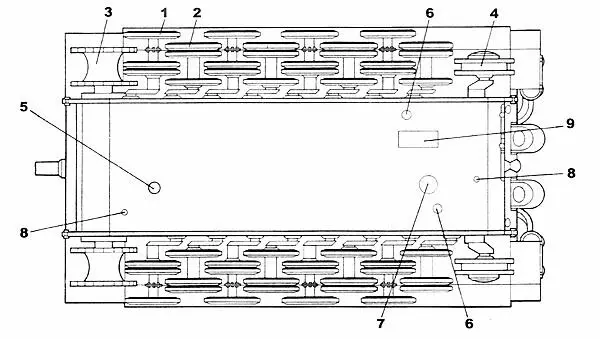

Схема ходовой части и днища танка:
1, 2 — опорные катки; 3 — ведущее колесо; 4 — направляющее колесо; 5 — люк для слива масла из коробки передач; 6 — лючки для слива топлива; 7 — лючок для слива воды и моторного масла; 8 — днищевые вентили; 9 — люк для доступа к генератору и топливному насосу.
ХОДОВАЯ ЧАСТЬтанка применительно к одному борту состояла из 24 опорных катков, расположенных в шахматном порядке в четыре ряда. Опорные катки размером 800x95 мм у первых 799 танков имели резиновые бандажи; у всех последующих — внутреннюю амортизацию и стальные бандажи. Конструкцию ходовой части разработал советник имперского Управления вооружений инженер Г. Книпкамп — активный участник проектирования целого ряда германских бронированных машин.
Подвеска — индивидуальная, торсионная, одновальная.
Балансиры передних и задних опорных катков снабжались гидравлическими амортизаторами, размещёнными внутри корпуса.
Ведущие колёса переднего расположения имели два съёмных зубчатых венца по 20 зубьев каждый. Зацепление цевочное.
Направляющие колёса — литые, с металлическими бандажами и кривошипным механизмом натяжения гусениц.
Гусеницы стальные, мелкозвенчатые, из 96 двухгребневых траков каждая. Ширина гусеницы 725 мм, шаг трака 130 мм.

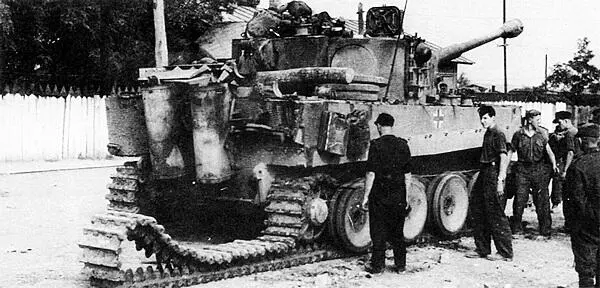

Демонтаж транспортной гусеницы с одного из танков «Тигр» моторизованной дивизии «Великая Германия». Август 1944 года.

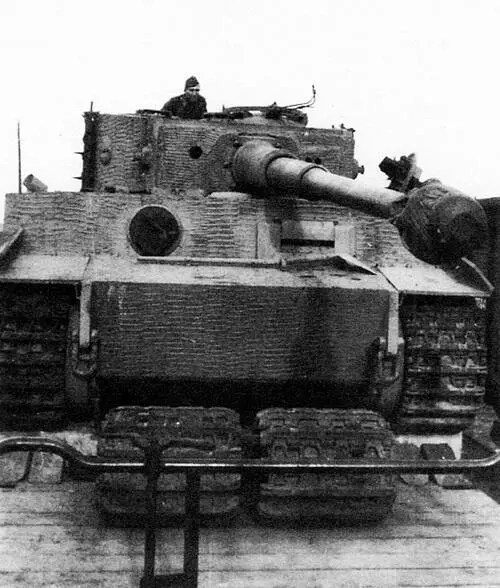

«Тигр» во время перевозки по железной дороге. Машина «обута» в транспортные гусеницы, боевые — уложены под танком.
