На «тиграх» использовались два типа гусениц — транспортные, шириной 520 мм и боевые, шириной 725 мм. Первые применялись для перевозки по железной дороге, дабы вписаться в габарит платформы, и для движения своим ходом по дорогам с твёрдым покрытием вне боя. (При перевозке танков часто снимались и наружные опорные катки.) При использовании транспортных гусениц удельное давление на фунт возрастало до 1,53 кг/см 2.

ЭЛЕКТРООБОРУДОВАНИЕбыло выполнено по однопроводной схеме. Напряжение 12 В. Источники: генератор Bosch GULN 1000/12-1000 мощностью 0,7 кВт, два аккумулятора Bosch ёмкостью 150 А*ч. Потребители: электростартер Bosch BPD 6/24 мощностью 4,4 кВт, система зажигания, башенный вентилятор, контрольные приборы, подсветка прицелов, приборы звуковой и световой сигнализации, аппаратура внутреннего и внешнего освещения, звуковой сигнал, спуски пушки и пулемётов.

СРЕДСТВА СВЯЗИ.Все танки «Тигр» оснащались радиостанцией Fu 5, имевшей дальность действия 6,4 км телефоном и 9,4 км телеграфом.

СПЕЦИАЛЬНОЕ ОБОРУДОВАНИЕ.Система пожаротушения — автоматическая, с порогом срабатывания 120°С. Сигнализация была выведена на панель приборов механика-водителя.

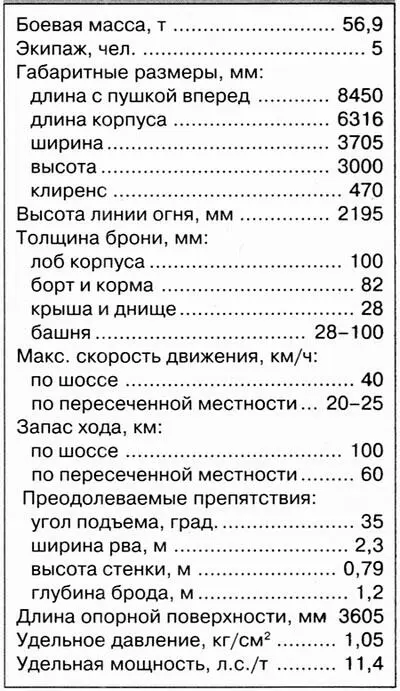

После внедрения башни с командирской башенкой нового типа длина с пушкой вперёд составила 8455 мм, а высота — 2885 мм.

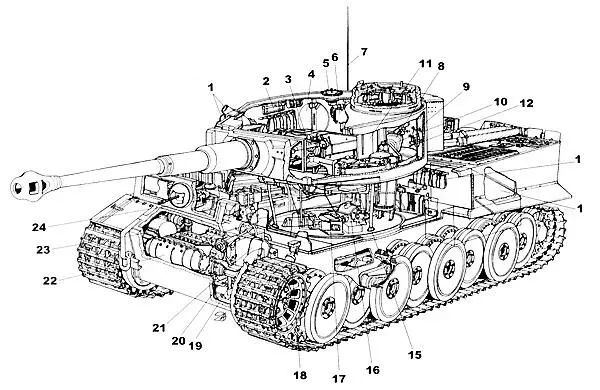

1 — мортирки для стрельбы дымовыми гранатами; 2 — ящик с прикладом и сошками спаренного пулемёта; 3 — бинокулярный прицел; 4 — бортовой люк; 5 — вентилятор; 6 — блок предохранителей; 7 — антенна; 8 — сиденье командира; 9 — лючок для стрельбы из личного оружия; 10 — командирский маховик поворота башни; 11 — ограждение пушки; 12 — механизм поворота башни; 13 — укладка пулемётных лент; 14 — топливный бак; 15 — сиденье наводчика; 16 — гидромотор поворота башни; 17 — механизм управления поворотом башни; 18 — амортизатор; 19 — педаль сцепления; 20 — педаль тормоза; 21 — сиденье механика-водителя; 22 — механизм поворота; 23 — дисковый тормоз; 24 — радиостанция.

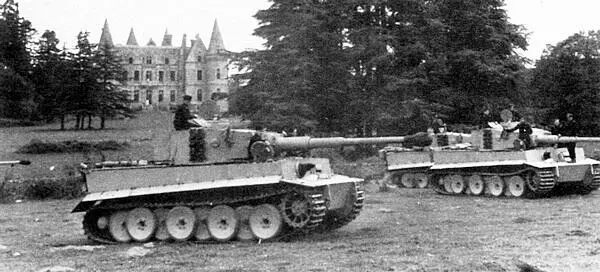

Занятия танковых экипажей в одном из учебных лагерей Панцерваффе на территории Франции.

Специально для танков «Тигр» была создана новая тактическая единица — тяжёлый танковый батальон (schwere Panzerabteilung — sPzAbt), представлявший собой отдельную воинскую часть, которая могла действовать как самостоятельно, так и придаваться другим частям или соединениям вермахта.

В 1942 и в начале 1943 года тяжёлый танковый батальон организационно состоял из четырёх рот, причём только две из них были танковые (с весны 1943 года — соответственно пять и три). Следует отметить, что в ряде случаев вплоть до осени 1943 года батальоны имели смешанный боевой состав. Наряду с тяжёлыми танками «Тигр» на их вооружении состояли средние Pz.Kpfw.III Ausf.L, М и N. Причём в 1942 году в тяжёлых батальонах последние составляли большинство. К 1944 году боевой состав новых частей стал более однородным. В танковых ротах и штабе имелись теперь только «тигры», машины иного типа — средние Pz.Kpfw.IV Ausf.H — сохранились теперь только в танковом взводе роты обеспечения. Кстати, эти танки, резко отличавшиеся от остальных «четвёрок» по внешнему виду из-за противокумулятивных экранов, наши бойцы часто принимали за «тигры». Более того, даже в боевых донесениях они часто именовались «„Тигр“, тип 4», что резко «увеличивало» статистику применённых на том или ином участке фронта немецких тяжёлых танков. Впрочем, в некоторых батальонах по-прежнему оставались на вооружении Pz.IIIN, а в sPzAbt 502, например, имелся взвод самоходных установок Jagdpanzer 38(t) Hetzer.

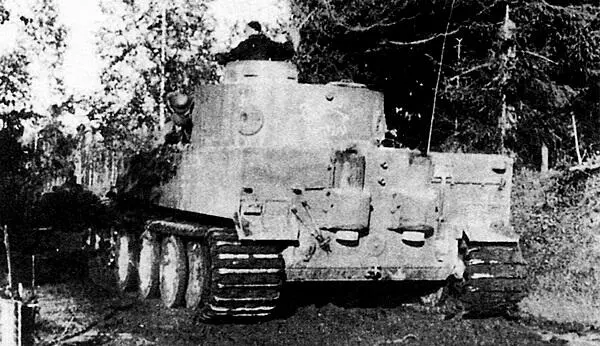

«Тигр» из состава 1-й роты 502-го тяжёлого танкового батальона. Восточный фронт, сентябрь 1942 года.

Формирование тяжёлых танковых батальонов началось в мае 1942 года. Экипажи прибывали из боевых и учебных частей в 500-й запасной танковый батальон, дислоцировавшийся в Падерборне. Для их подготовки использовались и полигоны в Путлосе, Одруфе и Фаллингбостеле.
