Интерьер боевого отделения. Слева от казённой части пушки установлен телескопический прицел TZF 9a, справа — спаренный пулемёт.

Вертикальная наводка — в пределах от -6,5° до +17°. Предельная длина отката — 580 мм.

Пушка уравновешивалась с помощью специального гидравлического устройства, расположенного под её казённой частью.

С пушкой был спарен 7,92-мм пулемёт MG 34. Курсовой пулемёт размещался в лобовом листе подбашенной коробки в шаровой установке. На командирской башенке позднего типа на специальном устройстве Fliegerbeschützgerät 42 можно было установить зенитный пулемёт MG 34.

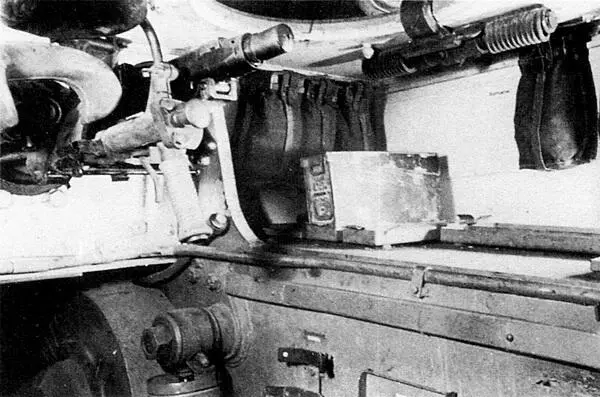

Вид на установку курсового пулемёта.

Танки «Тигр» первоначально оснащались бинокулярным телескопическим ломающимся прицелом TZF 9а, а затем монокулярным TZF 9b. При изменении вертикального угла наведения вооружения изменялось и положение объективной части прицелов, окулярная же часть оставалась неподвижной, что обеспечивало работу с вооружением во всём диапазоне вертикального угла наведения без изменения положения наводчика. Эти прицелы имели 2,5-кратное увеличение и поле зрения 23°. Курсовой пулемёт MG 34 имел 1,8-кратный телескопический прицел KZF 2.

Боекомплект пушки состоял из 92 выстрелов, пулемётов — из 5100 патронов.

ПРИМЕЧАНИЕ. Таблица составлена на основании немецких источников.

ДВИГАТЕЛЬ И ТРАНСМИССИЯ.На танке устанавливались двигатели Maybach HL 210Р30 или Maybach HL 230Р45 (с 251-й машины). Двигатели 12-цилиндровые, V-образные (развал цилиндров — 60°), карбюраторные, четырёхтактные, мощностью 650 л.с. и 700 л.с. при 3000 об/мин соответственно. Диаметр цилиндра 125 и 130 мм. Ход поршня 145 мм. Степень сжатия 7 (HL 210P30) и 6,8 (HL 230Р45). Рабочий объём 21 353 см 3и 23 095 см 3. Сухая масса двигателей 1200–1300 кг. Следует подчеркнуть, что двигатель HL 230Р45 был практически идентичен двигателю HL 230Р30 танка «Пантера». Для повышения жёсткости картер этого двигателя был выполнен из серого чугуна без разъёма в плоскости коленчатого вала, то есть имел так называемую «туннельную» конструкцию.

Топливо — этилированный бензин с октановым числом не ниже 74. Ёмкость четырёх бензобаков 534 л. Расход топлива на 100 км при движении по шоссе — 270 л, по бездорожью — 480 л. Подача топлива принудительная, с помощью четырёх топливных насосов Solex. Карбюраторов — четыре, марки Solex 52FFJIID.

Система охлаждения — жидкостная, с двумя радиаторами. По обеим сторонам двигателя располагались сдвоенные вентиляторы. В связи с изоляцией моторного отсека от воздухопритоков системы охлаждения на обоих двигателях был применён специальный обдув выхлопных коллекторов и генератора.

Наводчик производит визуальный контроль состояния канала ствола.

Командирский «Тигр» выпуска апреля — июня 1943 года.

Для ускорения прогрева охлаждающей жидкости в процессе запуска двигателя в холодное время года была предусмотрена возможность установки термостатов с обратным перепуском через закороченный контур.

Трансмиссия состояла из карданной передачи, коробки передач со встроенным главным фрикционом, механизма поворота, бортовых передач и дисковых тормозов.

Коробка передач Maybach OLVAR OG (B) 40 12 16А продукции завода Zahnradfabrik в Фридрихсхафене — безвальная, с продольным расположением осей, восьмиступенчатая, с постоянным зацеплением шестерён, с центральным синхронизатором и индивидуальными тормозами, с полуавтоматическим управлением. Коробка обеспечивала восемь передач вперёд и четыре назад. Её особенностью являлось отсутствие общих валов для нескольких шестерён, каждая шестерня монтировалась на отдельных подшипниках. Коробка снабжалась автоматическим гидравлическим сервоприводом. Для переключения передач было достаточно перевести рычажок, не выжимая педали главного фрикциона. Сервопривод автоматически, без участия водителя, выключал главный фрикцион и ранее включённую передачу, производил синхронизацию угловых скоростей включаемых зубчатых муфт, включал новую передачу, а затем плавно включал и главный фрикцион.
