В этом выпуске Патентного бюро мы рассказываем об экономичном двигателе будущего, о том, как сражаться с инопланетянами, и о холодильнике для Венеры. Экспертный совет удостоил Авторского свидетельства Валентина Беликоваиз поселка Даниловка Волгоградской области. Почетными дипломами отмечены предложения Зелимхана Мусаеваиз г. Кириллова Волгоградской области и Ивана Пеннераиз села Дубровка.

МАГНИТЫ, ПОРШНИ, ЭДС

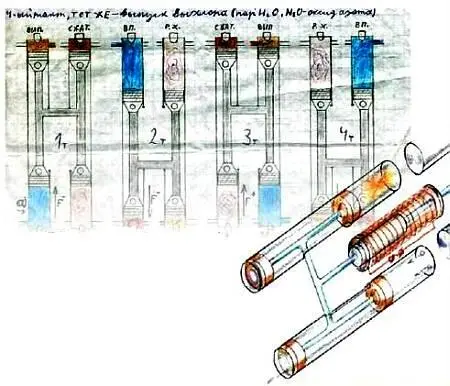

Валентин Беликов из поселка Даниловка Волгоградской области прислал нам обстоятельно проработанный проект необычного двигателя внутреннего сгорания, предназначенного для выработки электроэнергии. Поршни двигателя соединены между собою перемычками, а с ними непосредственно связан якорь линейного электрогенератора. Он представляет собою мощный постоянный магнит цилиндрической формы. Магнит то вдвигается, то выдвигается из катушки, и в ней при этом всякий раз возникает электродвижущая сила.

Вообще-то над подобными двигателями — их называют свободнопоршневыми — работает множество изобретателей по всему миру. Но чаще всего они предлагают их делать на основе двухтактного процесса, поскольку это проще: для его осуществления достаточно всего одного цилиндра.

Двигатель Валентина работает по четырехтактному процессу. Для этого в нем перемычками соединяются штоки восьми поршней в четырех цилиндрах, и получается, что в этой связке всегда оказывается цилиндр, в котором происходит вспышка. Ее энергия обеспечивает проведение продувки и всасывания. В такой связке почти невозможно появление перекосов и боковых сил, а значит, двигатель должен иметь ничтожно малый износ.

Проект Валентина содержит еще множество интересных деталей, говорить о которых не позволяет место. Вместе с тем вынуждены заметить: письмо написано очень невнятно, отсутствуют пояснения. Оно случайно попало в руки эксперта, много лет занимавшегося свободнопоршневыми двигателями, и он сумел расшифровать его смысл по картинкам. Никто другой понять бы его не смог.

БИТЬ ВРАГА ЕГО ОРУЖИЕМ!

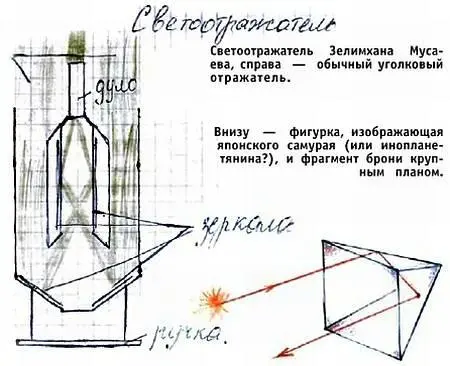

Зелимхан Мусаев из г. Кириллова Волгоградской области предлагает светоотражатель, позволяющий осветить нападающего светом его же собственного фонаря. Устройство содержит четыре зеркала и «дуло» — зеркальную трубу. Вся система, по мысли автора, должна собрать свет фонаря узким пучком и направить его в сторону противника.

К сожалению, геометрические построения автора не верны. Угол падения светового луча всегда равен углу отражения. Если переделать чертеж с этим условием, то станет ясно: свет не соберется пучком.

Однако Зелимхан на верном пути. Достаточно расположить зеркала под углом 90°, и мы получим уголковый отражатель — устройство, отбрасывающее свет обратно в сторону источника. Они применяются, например, в катафоте, отражателе на заднем крыле автомобиля или велосипеда.

Применить уголковый отражатель для обнаружения нападающего вполне возможно, но следует учесть, что, благодаря отражателю, защищающийся будет виден ночью гораздо дальше.

Любопытно, что несколько лет назад изобретатель А. Кушелев предложил применить такой отражатель для защиты от лазерного оружия, которым, если верить фантастическим боевикам, обычно пользуются агрессивные инопланетяне. По его замыслу, враг будет поражен отраженным лучом своего же оружия. По утверждению изобретателя, такая защитная система имеется на странных японских статуэтках, которые являются не чем иным, как изображением инопланетян.
