Тем не менее, московский изобретатель А.Г. Пресняков успешно применил для запуска мотора грузовика газовый аккумулятор. Его солидный вес — почти втрое больше обычного — в этом случае оказался терпим. Зато низкая стоимость и отсутствие таких вредных материалов, как кислота и свинец, казалось крайне привлекательным.

Газовый аккумулятор простейшей конструкции оказался склонен к полному саморазряду за 4–6 часов. Это и положило конец опытам. Кому же нужен автомобиль, который после ночной стоянки нельзя завести? Однако дальнейшие опыты Преснякова (о них мы расскажем отдельно) говорят за то, что этот недостаток можно устранить.

И все же «большая техника» про газовые аккумуляторы не забыла. Мощные, легкие и надежные, они стоят на некоторых спутниках. Процесс в них идет под давлением около 100 атм, а в качестве поглотителя газов применяется губчатый никель, который при таких условиях работает как катализатор. Все устройство размещено в сверхлегком баллоне из углепластика. Получились аккумуляторы с энергоемкостью почти в 4 раза выше, чем у аккумуляторов свинцовых. Электромобиль мог бы на них пройти около 600 км. Но, к сожалению, пока они дороги.

А. ИЛЬИН

Рисунки Ю. АНТОНОВА

Светодиоды, вы, наверное, знаете, потребляют в десятки раз меньший ток, чем лампы, да еще способны загораться и гаснуть в тысячные доли секунды. Так что использовать их для гирлянд гораздо интереснее.

Но вот цветовая гамма светодиодов пока скромна: красный, оранжевый, желтый и зеленый, да еще белый. Можно, конечно, окрасить бесцветные прозрачные корпуса чисто белых светодиодов цветными лаками. Но тогда гирлянда со светодиодами принципиально ничем не будет отличаться от привычной и гораздо более дешевой — на лампочках.

Однако способность новых источников света быстро загораться и гаснуть позволяет получить интересный эффект. Представьте себе, что гирлянда состоит из матовых белых шариков, которые не только светятся, но и плавно меняют свой цвет и яркость.

Это можно сделать, соединяя разноцветные светодиоды в компактные группы и подавая на них импульсы тока различной длительности и скважности. Так получаются «лампы переменного цвета». В основе их инерция зрения, явление, на котором построена кинопроекция. Длительность неподвижного показа каждого кинокадра 1/25 секунды, а инерция нашего зрения удерживает зрительное впечатление о нем 1/10 секунды. Появляющийся в этом промежутке следующий кадр, отличающийся формой или цветом объекта, отпечатает в глазу свой зрительный образ, который совместно с предыдущим создает некоторый новый вариант исходного.

При большой частоте смены кадров возникает зрительная иллюзия плавного перетекания очертаний и расцветок изображения. Если свечение пары близко посаженных светодиодов с красным и зеленым свечением (еще лучше — двухцветный однокристальный излучатель) модулировать поочередно с частотой 100…200 герц, наш глаз воспримет это как некоторое новое свечение. Цветом его можно управлять, изменяя скважность включенных состояний. Таким образом, располагая двумя исходными — красным и зеленым — цветами, можно получить четыре, с дополнительными оранжевым и желтым, занимающими в радужном спектре промежуточные положения.

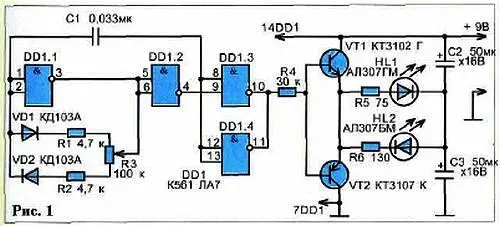

На рисунке 1 схематически изображено одно из возможных воплощений электронного «трансформатора цветов».

На логических ячейках DD1.1 и DD1.2 типа 2И-НЕ построен самовозбуждающийся мультивибратор, симметрию которого можно изменять с помощью регулируемой цепочки обратной связи VD1, Rl, VD2, R2, управляемой переменным резистором R3. Изменяя положение его ползунка, можем варьировать в значительных пределах длительность полупериодов мультивибратора. Выход последнего через буферные ячейки DD1.3, DD1.4 управляет работой двухтактного ключевого каскада на транзистрорах VT1, VT2.

Рассмотренная схема предназначена в основном для показа принципа «трансформации» цвета излучения; чтобы построить практическую конструкцию, например, электронно-оптической броши либо карнавальной короны, понадобится управлять группами параллельно включенных светодиодов. При указанном на рисунке 1 типе транзисторов количество излучателей в каждой группе может быть порядка пяти.
