12. Водопроводные и канализационные трубы соединяют муфтами. Со временем в местах соединения труб с муфтой возникают течи. Трубы выкапывают, сваривают заново или сильнее затягивают зажимы. Как обеспечить надолго герметичность соединения труб?

13. Предложите конструкцию дома для севера, имея в виду, что…

…Кирпичные стены делают толстыми, чтобы не промерзали зимой, хотя из соображений прочности они могли быть гораздо тоньше и намного дешевле. Получается, что зимой стены должны быть толстыми, а летом — тонкими. Можно ли придумать такие? |

…На севере холодно, много снега и отходов древесины. Предложите варианты использования этих (и других) местных ресурсов для строительства домов. Не забывайте, что везде; есть воздух, вода и земля и их можно использовать.

14. Летний душ — это обычно бочка, установленная на крыше. Так как сливное отверстие находится снизу, то в разбрызгиватель попадает сначала холодная вода (из нижних слоев). Как сделать так, чтобы в разбрызгиватель постоянно поступала теплая вода?

Работы направляйте в Международную ассоциацию ТРИЗ до 15 мая 2005 года по адресу;

185031, Карелия, Петрозаводск, а/я 134, Рубиной Наталии Викторовне.

Тел./факс: 8-(814-2)-76-21-65

E-mail: matriz@karelia.ru ,

адрес в Интернете: http://matriz.ru

Ревелки и вопилки бывают разными. Одни большие, так называемые «бычьи», ревут хриплым басом, другие, поменьше, поют тенором, а совсем маленькие — пронзительно визжат, как поросята. Главное — хорошенько раскрутить над головой.

История этого этнического музыкального инструмента, состоящего из дощечки, шнура и ручки, уходит в глубь веков: аборигены Южных морей использовали его в ритуальных праздничных церемониях.

Для изготовления вопилки понадобится многослойная фанера или подходящая деревянная дощечка. Переведите на плотную бумагу чертеж вопилки в натуральную величину, затем с помощью инструментов для разметки перенесите контур игрушки на дерево. С помощью ножовки придайте необходимую форму — прямоугольник со срезанными краями. Общая длина инструмента 300–350 мм, ширина до 100 мм.

Всю поверхность тщательно ошкурьте сначала крупно-, а затем мелкозернистой наждачной бумагой — это очень важно для будущего звучания вопилки.

Чтобы игрушка вращалась и вокруг собственной оси, необходимо закрепить ее на подвижном шарнире 1 (см. рис.).

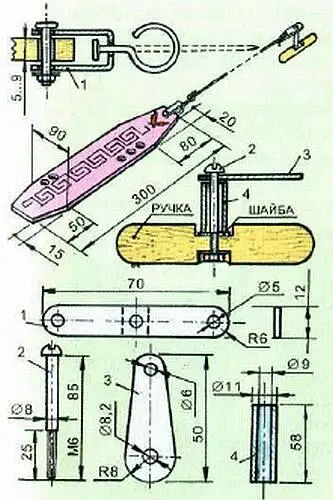

Основные размеры и детали вопилки:

1— скоба, 2— винт, 3— поводок, 4— трубка.

Его лучше изготовить из стальной пластины П-образной формы. Ось шарнира изготовьте из обычного стального гвоздя длиной 80 мм. Проденьте его в центральное отверстие скобы, а свободные концы согните в виде кольца. Лишний металл откусите кусачками.

Ручку цилиндрической формы изготовьте из подходящей деревянной заготовки длиной 150 мм. Концы ручки запилите крупным напильником — рашпилем. Диаметр цилиндра 25 мм. В центре просверлите сквозное отверстие диаметром 6 мм. Над просверленным отверстием срежьте с одной стороны рашпилем площадку под шайбу. Из полоски 1,5 — 2-мм стали вырежьте поводок 3 (см. размеры на чертеже).

Соберите ручку вместе с поводком с помощью винта и отрезка трубки 4 диаметром 10 мм. Для этого потребуется винт длиной 85 мм с нарезанной на конце резьбой М6 длиной 25 мм. Вставьте винт в отверстие поводка, затем наденьте на него, как показано на чертеже, металлическую трубку с шайбой и закрепите на деревянной ручке при помощи гайки.

Наступило время соединить вопилку с ручкой нейлоновым шнуром длиной не менее 1800 мм. Шнур должен быть плетеным и надежным, иначе рискуете потерять игрушку: отвязавшись, она может улететь очень далеко.

Один конец шнура прочным узлом закрепите в отверстии в поводке ручки, другой — в металлической петле на шарнире вопилки. Советуем обмотать концы шнура изолентой, чтобы они быстро не истрепались.

Можно просверлить в инструменте несколько отверстий, как показано на рисунке. От их количества и диаметра зависит тональность звука. Экспериментальным путем можно добиться широкого диапазона звучания вопилки при вращении игрушки с разными скоростями.
