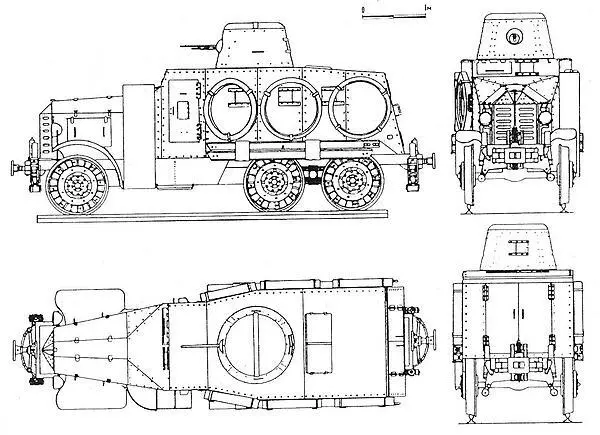

БОЕВАЯ МАССА, т: 7,7.

ЭКИПАЖ, чел.: 6.

ГАБАРИТНЫЕ РАЗМЕРЫ, м: длина — 6,57, ширина — 1,9, высота — 2,95, клиренс — 0,4.

ВООРУЖЕНИЕ: 1 пулемёт «91» калибра 6,5 мм.

БРОНИРОВАНИЕ, мм: лоб корпуса — 16, борт — 8, башня — 8.

ДВИГАТЕЛЬ: 6-цилиндровый, карбюраторный, воздушного охлаждения; мощность 40 л.с.

КОЛЁСНАЯ ФОРМУЛА: 6x4.

СКОРОСТЬ МАКС., км/ч: 40.

СКОРОСТЬ по ж-д колее, км/ч: 60.

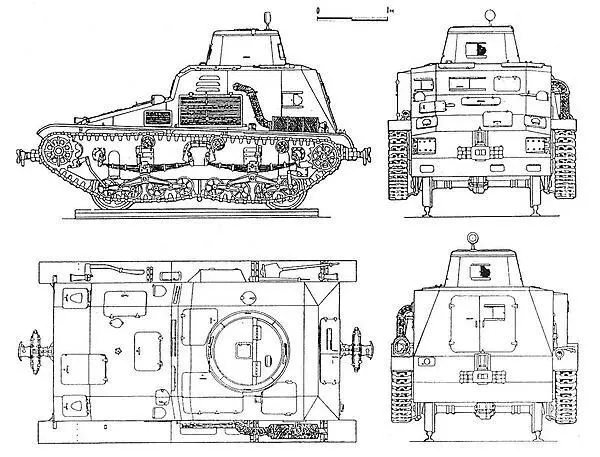

В 1932 году был построен прототип другого варианта бронемашины-дрезины — гусеничный БТР с подъёмным железнодорожным ходом и карбюраторным двигателем. С 1936 года выпускался БТР «2595» («Хо-ги») с передним расположением двигателя (уже дизельного) и трансмиссии, полностью закрытым клёпаным корпусом, 7,7-мм пулемётом в одноместной конической башне. Для посадки и высадки служили двери в левом борту и корме корпуса. Двигатель устанавливался в передней части слева, в левом борту выполнялась решётка радиатора, здесь же выводилась выхлопная труба. Ходовая часть несколько напоминала лёгкий танк «2592», однако у БТР к полуэллиптической рессоре (по две на борт) крепился балансир, на концах которого шарнирно подвешивались тележки по два катка. Направляющее колесо, как и ведущее, имело зубчатые венцы. В вырезах днища помещались четыре приводных железнодорожных ската, поднимаемых и опускаемых силой мотора.

БОЕВАЯ МАССА, т: 12.

ЭКИПАЖ, чел.: 2.

ДЕСАНТ, чел.: 6.

ГАБАРИТНЫЕ РАЗМЕРЫ, м: длина — 4,9, ширина — 2,6, высота — 2,45.

ВООРУЖЕНИЕ: пулемёты «97» калибра 7,7 мм.

БРОНИРОВАНИЕ, мм: корпус — 8.

ДВИГАТЕЛЬ: 6-цилиндровый, дизельный, воздушного охлаждения; мощность 84 л.с. при 2400 об/мин.

ХОДОВАЯ ЧАСТЬ (на один борт): 8 опорных катков малого диаметра, сблокированных по два, один поддерживающий ролик, ведущее колесо переднего расположения (зацепление цевочное); подвеска блокированная, на полуэллиптических рессорах; гусеница мелкозвенчатая.

СКОРОСТЬ МАКС., км/ч: 25.

СКОРОСТЬ по ж.-д. колее, км/ч: 50.

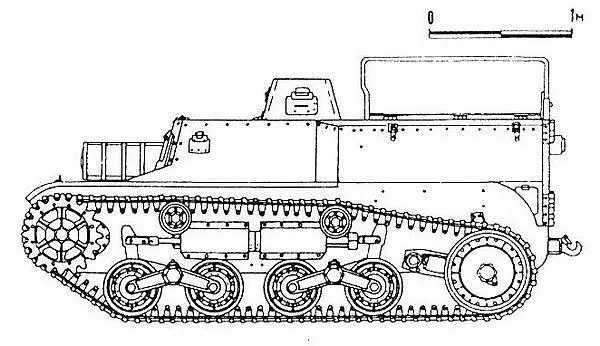

На базе малого танка «97» («Те-ке») в 1938 году был создан БТР «2598» («Co-да») для перевозки грузов или личного состава, буксировки прицепок. Он имел «перевёрнутую» компоновку с передним расположением двигателя, открытый сверху корпус с низкими откидными бортами и двухстворчатой кормовой дверью. На надгусеничных полках крепились ящики для ЗИП, боеприпасов и т. п. На трёх продольных скобах мог крепиться тент. Два топливных бака вмещали 144 л. В корме на особой рессоре крепился буксирный крюк.

БОЕВАЯ МАССА, т: 5.

ЭКИПАЖ, чел.: 2.

ДЕСАНТ, чел.: 4–6.

ГАБАРИТНЫЕ РАЗМЕРЫ, м: длина — 3,86, ширина — 1,93, высота — 1,57, клиренс — 0,34.

БРОНИРОВАНИЕ, мм: лоб корпуса — 6, борт и корма — 12.

ДВИГАТЕЛЬ: 6-цилиндровый, дизельный, воздушного охлаждения; мощность 65 л.с. при 2300 об/мин.

МЕХАНИЗМ ПОВОРОТА: бортовые фрикционы.

ХОДОВАЯ ЧАСТЬ (на один борт): четыре сплошных опорных катка, два поддерживающих ролика, ведущее колесо переднего расположения (зацепление цевочное), направляющее колесо опущено на землю; подвеска типа Хара; гусеница мелкозвенчатая, с открытым шарниром и одним гребнем, шириной 203 мм, шаг трака 76 мм, число траков — 88.

СКОРОСТЬ МАКС., км/ч: 45.

ГЛУБИНА БРОДА, м: 0,78.

Полугусеничный «Хо-ха», разработанный компанией «Хино Моторе» в 1941 году и поставлявшийся в войска с 1943 года, был скомпонован по типу грузовых машин — с передним расположением двигателя. Корпус отличала рациональная форма с установкой бронелистов под углом, двухскатные борта. Отделение управления бронировалось полностью, десантное отделение не имело крыши. Какой-либо перегородки между ними не было.

Смотровые лючки в лобовом листе и бортах отделения управления закрывались откидными крышками. Вдоль бортов устанавливались складные скамьи. Посадка и высадка производились через бортовые и двустворчатую кормовую двери. На вертлюгах по углам корпуса могли ставиться ручные пулемёты. Над десантным отделением на четырёх скобах крепили брезентовый тент, а спереди и сзади буксирные крюки и серьги.
