С. Федосеев - Бронетанковая техника Японии 1939 - 1945

ХОДОВАЯ ЧАСТЬ: подвеска типа Хара; гусеница мелкозвенчатая, с одним гребнем; зацепление цевочное.

ВОДОХОДНЫЙ ДВИЖИТЕЛЬ: 2 гребных винта.

СКОРОСТЬ МАКС., км/ч: 32.

СКОРОСТЬ НА ПЛАВУ, км/ч: 10.

ЗАПАС ХОДА ПО ШОССЕ, км: 320.

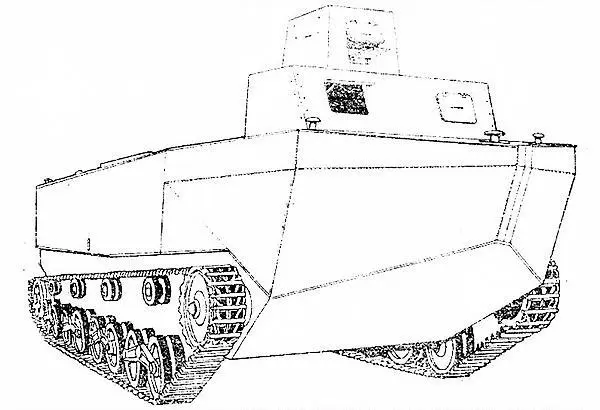

В 1943–1945 годах было построено 50 плавающих транспортёров «Ка-тсу» для десантных операций. «Ка-тсу» имел водоизмещающий сварной корпус, форма в носовой части близка к корабельной. 10-мм бронёй защищалось только отделение управления — возвышающаяся рубка в передней части машины. Ходовая часть, подобно «Ка-чи», представляла собой удлинённое вдвое шасси танка «Ка-ми». На плаву водитель размещался за штурвалом на крыше корпуса позади рубки и прикрывался бронещитом спереди и с боков. Для посадки и высадки десанта служили 4 прямоугольных люка в крыше корпуса. Воздухозаборник двигателя закрывался обтекаемым кожухом с крышкой, подобно «Ка-ми». Оба гребных винта были наполовину укрыты в нишах днища. Управление на плаву осуществлялось поворотом рулей. Габариты «Ка-тсу» сильно ограничивали его подвижность на суше. На БТР могли открыто устанавливаться 1–2 крупнокалиберных и 1–2 ручных пулемёта. Для «штурмовых» десантных действий под днищем «Ка-тсу» могли подвешиваться две торпеды. Предполагалось перевозить БТР на десантных кораблях или даже, закреплёнными на корпусе подводной лодки.

БОЕВАЯ МАССА, т: 16.

ЭКИПАЖ, чел.: 5.

ДЕСАНТ, чел.: 25.

ГАБАРИТНЫЕ РАЗМЕРЫ, м: длина — 11, ширина — 3,3, высота — 3,45.

ВООРУЖЕНИЕ: 1–2 пулемёта калибра 13 мм.

БРОНИРОВАНИЕ, мм: 10.

ДВИГАТЕЛЬ: 12-цилиндровый дизель воздушного охлаждения; мощность 240 л.с. при 2000 об/мин.

ХОДОВАЯ ЧАСТЬ (на один борт): 8 опорных катков, сблокированных по два на балансирах, 4 поддерживающих ролика, ведущее колесо переднего расположения (зацепление цевочное); подвеска типа Хара; гусеница мелкозвенчатая, с одним гребнем, шириной 305 мм, шаг трака 84 мм.

ВОДОХОДНЫЙ ДВИЖИТЕЛЬ: 2 гребных винта.

СКОРОСТЬ МАКС., км/ч: 20.

СКОРОСТЬ НА ПЛАВУ, км/ч: 8.

ЗАПАС ХОДА ПО ШОССЕ, км: 300.

Как и большинство стран, бронеавтомобилями (БА) Япония обзавелась значительно раньше, нежели танками. Так, во время интервенции на Дальнем Востоке в 1918–1920 годах японские войска захватили английские БА «Остин», поставлявшиеся в Россию во время первой мировой войны. Позже закупались английские «Пирлесс», «Виккерс-Кросслей» М25, французские «Рено». Бронеавтомобили «Виккерс-Кросслей» были приняты в Японии на вооружение под обозначением «2587».

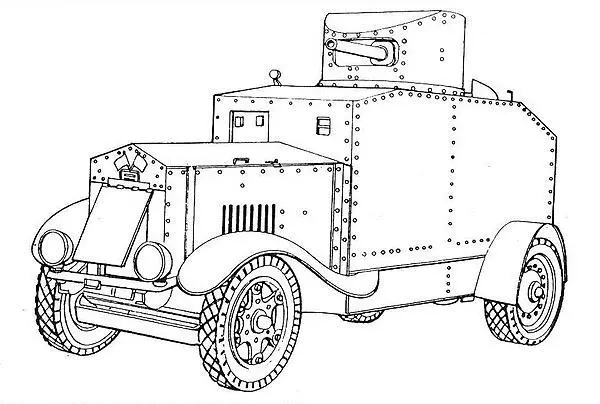

В 1932 году на вооружение поступили первые бронемашины японского производства. Армия получила двухосный БА «2592» («Осака») на шасси коммерческого автомобиля. Он сохранил базовую компоновку с передним расположением двигателя. Отделение управления совмещалось с боевым. Корпус и башня — клёпаные, большинство броневых поверхностей было установлено вертикально, расположенный перед двигателем радиатор прикрывался откидной бронекрышкой. В бортах и корме были выполнены двери, механик-водитель имел небольшой смотровой люк. В широком окне цилиндрической башни монтировался 6,5-мм пулемёт с подвижной маской, такой же пулемёт устанавливался в лобовом листе корпуса слева.

БОЕВАЯ МАССА, т: 6,4.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, м: длина — 4,9, ширина — 1,8, высота — 2,45, база — 4,2, клиренс — 0,28.

ВООРУЖЕНИЕ: 2 пулемёта «91» калибра 6,5 мм.

БРОНИРОВАНИЕ, мм: лоб корпуса — 11, борт — 8, башня — 8.

ДВИГАТЕЛЬ: 4-цилиндровый, карбюраторный, жидкостного охлаждения; мощность 45 л.с.

КОЛЁСНАЯ ФОРМУЛА: 4x2.

СКОРОСТЬ МАКС., км/ч: 60.

СКОРОСТЬ ЗАДНИМ ХОДОМ, км/ч: 6,4.

ЗАПАС ХОДА, км: 240.

Передние колёса односкатные, задние — двухскатные. Вес распределялся так: 2,4 т на переднюю ось и 4 т — на заднюю. Колёса с литыми резиновыми шинами впоследствии заменили на пневматические. Управление — от обычного рулевого колеса. Сохранились фары и крылья коммерческого автомобиля. Уже в момент своего создания «Осака» представлял собой устаревший тип БА.
