Заметим, что подобная тишина царила в эфире в те далекие годы, когда принимал таинственные сигналы Маркони.

Многие из вас, дорогие читатели, живут в небольших городах и сельской местности, где электромагнитные помехи достаточно слабы. Если кто-то не пожалеет времени, чтобы повторить опыты Григорьева, напишите нам о результатах.

С. КИСЕЛЕВ

На школьных вечерах, дискотеках, других массовых мероприятиях нередко разыгрываются различные призы, для чего каждому призу присваивают заранее номер, а из барабана или мешочка участники вытаскивают фишки с номерами. А чтобы игра была интереснее, Марина Пономарева и Александр Васин из клуба «Электрон» Дворца культуры и досуга г. Тулы — мы рассказывали о нем в Патентном бюро (см. «ЮТ» № 2 за 2004 г.) — разработали электронную версию лотереи и назвали ее «Фортуной». В ней реализованы все функции, необходимые для беспристрастного выбора выигрышных номеров.

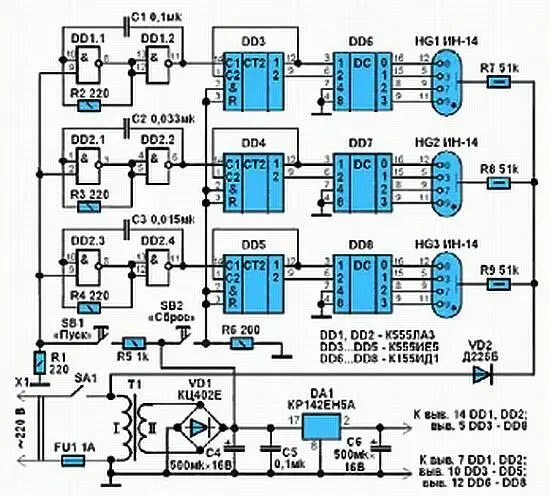

Основой прибора (см. схему) являются три генератора, выполненные на микросхемах DD1, DD2 и настроенные на частоты: 8, 12, 32 кГц. К генераторам подключены три одинаковых блока счета и индикации, в состав которых входят двоичные счетчики DD3 — DD5, дешифраторы DD6 — DD8 и газоразрядные индикаторы HG1 — HG3.

Питается устройство от выпрямителя, выполненного на понижающем трансформаторе Т1, питание на микросхемы поступает со стабилизатора на микросхеме DA1. Аноды индикаторов питаются от сети через выпрямитель на диоде VD2.

Перед игрой необходимо договориться о количестве сеансов и очередности «хода» игроков. После включения напряжения питания на индикаторах высветится какой-либо набор цифр. Необходимо сбросить показания индикаторов кнопкой SB2, а затем нажать кнопку «Пуск» (SB1). Сигнал высокого уровня разрешит одновременно работу всех генераторов. На входы счетчиков начнут поступать тактовые импульсы, а на их входах появится двоичный код, соответствующий числам 0, 1, 2, 3. Этот код поступает на входы дешифраторов.

По истечении некоторого времени играющий должен отпустить кнопку SB1, вызвав остановку работы генератора и, соответственно, остановку счета импульсов. При этом на одном из выходов дешифраторов появится низкий уровень, который отобразится на цифровых индикаторах.

В приборе можно использовать микросхемы серии К155, К555 или КР1533. Диодный мост VD1 — на напряжение 12 В и ток не менее 500 мА, диод VD2 — любой маломощный, допускающий обратное напряжение не менее 300 В. Трансформатор — мощностью от 10 Вт, его первичная обмотка должна быть рассчитана на напряжение 220 В, а вторичная на 9 В.

Все детали конструкции смонтированы в корпусе от «Электроники-158», заднюю стенку которой превратили в дно.

Для устойчивости к дну прикрепили скобу из стального прутка. На лицевой панели наклеена картонка с правилами игры, которые могут быть такими: «Игроки по очереди нажимают кнопку сброса, а потом кнопку пуска, расположенные на выносном пульте. Отпустив через некоторое время кнопку пуска, на экране можно увидеть число. Сверив его с числами, представленными в таблице, удастся узнать количество выигранных очков. Победителем считается тот, кто наберет наибольшее количество очков». Количество начисляемых очков приводят для следующих чисел: 999 — 80 очков, 777 — 60, 333 — 50, 000 — 40, 970 — 35, 99–30, 77–25, 33–15, 00–10, 0–5. Конечно, чем больше набрано очков, тем более ценный приз получает участник лотереи. Но вполне вероятны и другие условия, которые вырабатывают сами ведущие.

«Биофизометр» — прибор, разработанный Александром Грачевым и Александром Старыгиным, позволяет проводить экспресс-диагностику функционального состояния человека в зависимости от физической и умственной нагрузки. Исследуются токопроводимость кожи и биопотенциалы, которые сравниваются с «эталонными» показателями, полученными при нормальном состоянии организма.

Прибор (см. схему) состоит из двух узлов: измерителя биопотенциалов и измерителя кожного сопротивления. Первый выполнен на операционном усилителе DA1 и стрелочном индикаторе РА1 с током полного отклонения стрелки 100…200 мкА, во втором — использован стрелочный индикатор и ограничительный резистор R4. В зависимости от вида измерения к разъему X1 прибора подключают либо разъем Х3, либо Х4.
