Корпус танка — сварной из броневых листов. Его носовую часть образуют наклонные верхний и нижний листы, сваренные не только между собой, но и с передним листом крыши, бортами и днищем. Лобовые детали — композитные бронеплиты; их состав: катаная сталь средней твёрдости, сталь высокой твёрдости, стеклотекстолит. В «стальном» эквиваленте их толщина соответствует 400 мм.
К носовым листам приварены планки крепления противоминного трала и кронштейны крепления оборудования для самоокапывания. На верхнем листе находятся буксирные крюки с защёлками, кронштейны фар с их ограждениями, скобы укладки и крепления буксирного троса, защитные щитки смотровых приборов механика-водителя. На стыке передних и бортовых листов вварены кронштейны направляющих колёс. На большинстве машин спереди имеется треугольный водоотбойник.
Нижний лобовой лист толщиной 100 мм имеет однородную структуру.
Бортовые листы корпуса — вертикальные, катаные, толщиной 80 мм. К ним снаружи приварены кронштейны и упоры балансиров, поддерживающих катков, цапфы гидроамортизаторов. Вдоль бортов протянуты защитные полки с наружными топливными баками, ящиками для ЗИП.

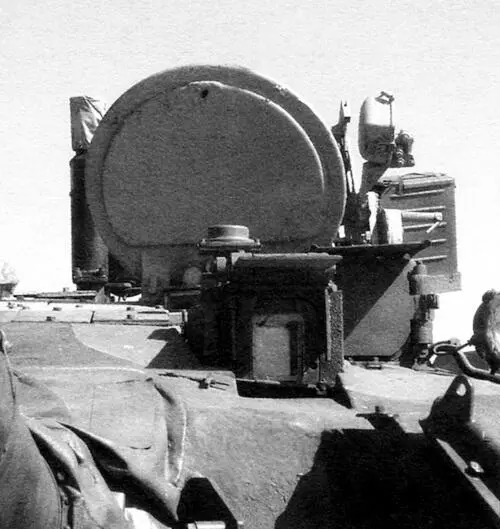

Прицел-дальномер 1Г42 входит в танковую систему управления огнём и предназначен для наблюдения за полем боя и ведения стрельбы.
Над направляющими колёсами — откидные грязевые щитки.
Кормовая часть корпуса состоит из сваренных между собой верхнего и нижнего кормовых листов; их толщина — 80 мм. На ней имеются буксирные крюки, кронштейны задних габаритных огней и дополнительных бочек с топливом, бонки крепления запасных траков; установлен короб выпускных жалюзи с замками-фиксаторами и стопором.
Крыша корпуса — также из сварных броневых листов, частью — над силовым отделением — съёмная.
Днище танка сварное — из трёх листов корытообразной формы с продольными и поперечными выштамповками для обеспечения жёсткости и размещения торсионов. В нём имеются люки технического обслуживания.

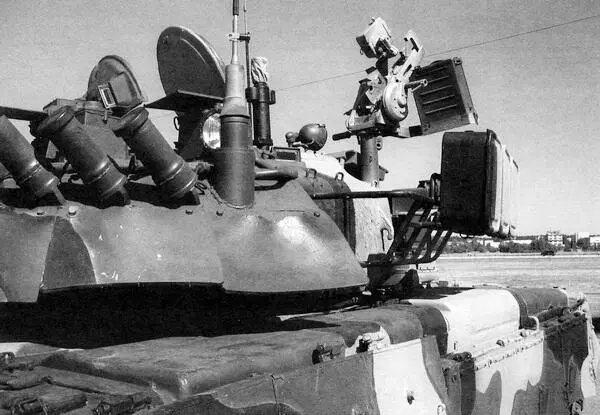

На левой стороне башни установлен блок пусковых установок дымовых гранат 902Б системы дымовой защиты «Туча», рядом с ними — фланец радиоантенны, на корме видна задняя фара.
Толщина листов крыши и днища — 30 мм.
Для защиты ходовой части навешиваются четырёхсекционные бортовые экраны из армированной резины.
Башня — фасонная броневая отливка. Комбинированная лобовая её часть имеет эквивалентную толщину 400–600 мм.
К верхней части башни приварена крыша с защитной головкой прицела-дальномера. Спереди находится амбразура пушки со сложным лабиринтом из двух пар защитных щёк и проточек, предохраняющим таким образом экипаж от проникновения внутрь осколков, а также от воздействия взрывной волны. Амбразура спаренного пулемёта — справа от пушки. Тут же приварен кронштейн осветителя Л-4А ночного прицела.
По бортам слева и справа от пушки имеются бонки крепления системы пуска дымовых гранат.
Командирская башенка с люком находится в правой половине крыши, люк наводчика — в левой. Около него находится фланец установки ночного прицела ТПН3-49, шахта прибора наблюдения.
В корме башни установлены задняя фара и габаритный огонь, фланец крепления антенны, кронштейны съёмного оборудования ОПВТ и рычаги его сброса, бонка крепления датчика ветра.
К низу башни приварен донный лист с отверстиями для болтов крепления к верхнему башенному погону. Опора башни — шариковая.
В танках начальных серий башня унифицировалась с танком Т-64А.

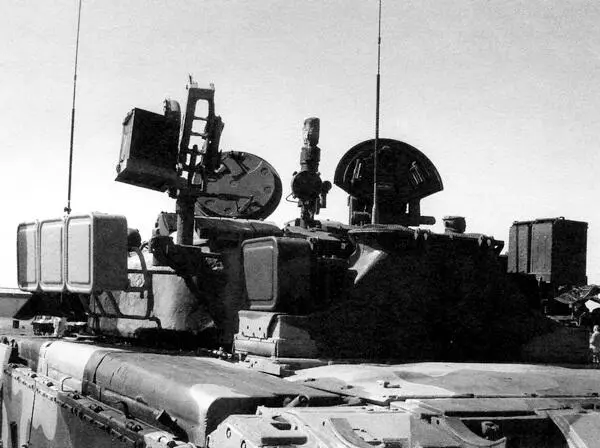

На башне слева находится зенитная дистанционная установка с патронной коробкой (пулемёт снят), крышка люка наводчика откинута. В центре — защитный щиток, установленный у люка командира, за ним — антенна радиостанции.

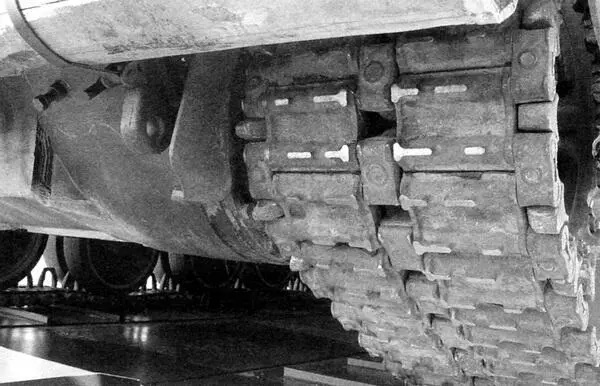

Гусеница танка с резинометаллическим шарниром и цевочным зацеплением. Ширина трака — 580 мм, число траков — 80. Масса гусеничной ленты — 1767 кг.

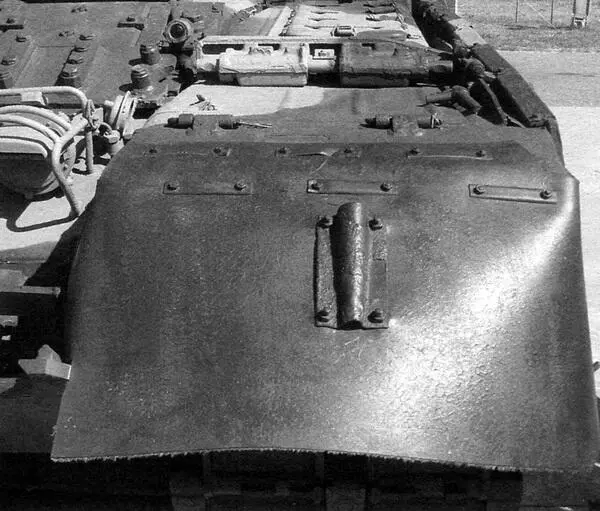

Откидные грязевые щитки расположены спереди танка над направляющими колёсами.
