Боевое отделение занимает среднюю часть танка. В его башне установлена пушка с механизмом заряжания (МЗ), который обеспечивает подачу и досылание выстрелов, улавливает и размещает экстрагированные поддоны.

Место командира — справа от пушки, наводчика — слева. Перед сиденьем командира размещены аппарат ТПУ А-1, радиостанция, пульт управления МЗ, гидродинамический стопор пушки, датчик линейных ускорений стабилизатора вооружения, щиток управления с тумблерами механизма остановки двигателя, РСА, противопожарного оборудования (ППО). Под сиденьем — электрический блок управления МЗ.

В командирской башенке смонтированы призменные смотровые приборы наблюдения — два ТНПО-160 и командирский прибор ТКН-3В, выключатели фары, габаритного огня и осветителя башни.

Комбинированный дневной-ночной прибор наблюдения ТКН-3В независимо стабилизирован в вертикальной плоскости; он имеет два дневных оптических канала однократного и 7-кратного увеличения и пассивно-активный ночной канал; подсвечивается прибор осветителем с инфракрасным фильтром ОУ-3ГКУ.

ТНПО-160 находятся слева и справа от ТКН-3В.

Ещё два командирских призменных прибора наблюдения ТНПА-65 установлены в крышке башенного люка.

В дневное время наводчик в башне использует дневной танковый прицел-дальномер 1Г42, закреплённый слева от пушки; его оптическая головка размещается в бронированном корпусе на крыше. Поле зрения прибора стабилизировано в двух плоскостях, для чего был применён двухстепенный гироскоп.

1Г42 входит в танковую систему управления огнём (СУО) и предназначен для наблюдения за полем боя и ведением стрельбы. В его составе: пульт управления, оптический блок, стабилизирующий блок, блок дальности, измеритель временных интервалов с цифровым индикатором, головка наблюдения. Наблюдение и прицеливание ведутся через визуальный канал прибора. Дальность до цели замеряется квантовым прицелом-дальномером, который действует в комплексе со стабилизатором вооружения 2Э26М и баллистическим вычислителем 1В517 системы управления огнём.

В распоряжении наводчика находятся также ночной танковый прицел ТПН3-49, азимутальный указатель, пульт наводчика, пульт управления системой пуска дымовых гранат 902Б, аппарат ТПУ А-2, механизмы взвода-спуска пушки и стопор башни.

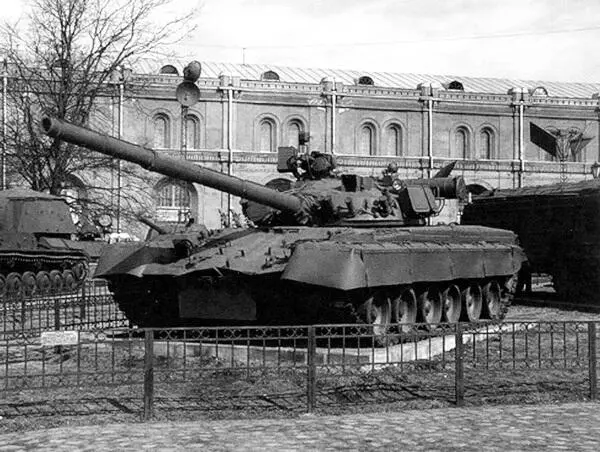

Танк Т-80 на смотровой площадке Военно-исторического музея артиллерии, инженерных войск и войск связи в Санкт-Петербурге.

С помощью ночного ТПН3-49 наводчик имеет возможность в тёмное время суток следить за обстановкой на поле боя, обнаруживать и опознавать цели, вести прицельный огонь из пушки и спаренного пулемёта. Этот прибор является пассивно-активным электронно-оптическим монокулярным перископом, имеющим зависимую от пушки стабилизацию поля зрения в вертикальной плоскости. Он обеспечивает работу в активном и пассивном режимах, круговое наблюдение при вращении башни, прицеливание, измерение углов цели для целеуказания; работает совместно с инфракрасным прожектором Л-4A. Однако при обнаружении в темноте объекта, подсвеченного рассеянным светом луны или звёзд, прибор может действовать в пассивном режиме, за счёт усиления освещённости своим электронно-оптическим усилителем. Устанавливается прицел на кронштейне в башне слева от прицела-дальномера.

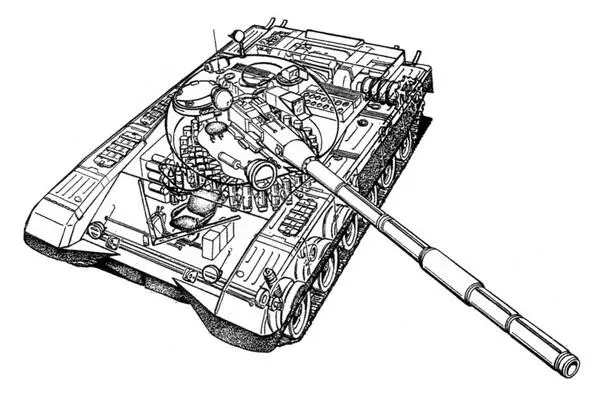

Компоновочная схема танка Т-80.

1 — прибор 1Г42; 2 — подъёмный механизм пушки; 3 — поворотный механизм башни; 4 — сиденье наводчика; 5 — азимутальный указатель; 6 — пульт наводчика ПО47-1С; 7 — блок управления и индикации ГТН-11; 8 — кран гидропневмоочистки; 9 — левый распределительный щиток; 10 — аппарат ТПУ А-2; 11 — тумблер включения прожектора Л-4А; 12 — пульт системы 902Б «Туча»; 13 — аварийная розетка; 14 — ночной прицел ТПН-3.

В крышке люка наводчика также размещён призменный прибор наблюдения ТНПА-65.

Силовое отделение — в корме танка. Здесь расположен двигатель с обслуживающими системами: топливной и смазочной; находятся приводы управления двигателем и трансмиссией, датчики и распылители системы противопожарного оборудования (ППО), датчики контрольно-измерительных приборов, насосный агрегат термической дымовой аппаратуры (ТДА). Сам двигатель выполнен в едином блоке со встроенным понижающим коническо-цилиндрическим редуктором и связан с двумя планетарными бортовыми коробками передач.
