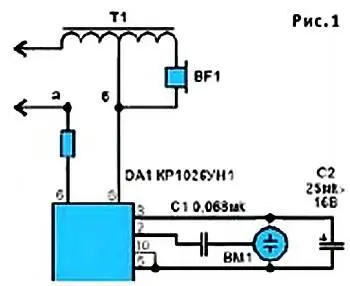

Но не расстраивайтесь, неисправный микрофон можно заменить новым электронным узлом. Функцию угольного порошка может взять на себя транзистор, постоянно приоткрытый настолько, чтобы ток «удержания линии» находился в нужных пределах. Это обеспечивается соответствующим смещением на базу транзистора. Кроме того, сюда поступает для усиления сигнал чувствительного электретного микрофона. Однако собирать усилитель к нему самим вовсе необязательно. Сегодня выпускается специализированная микросхема типа КР1026УН1, показанная на рисунке 1.

Своими выводами 6 и 8 через резистор R1 микросхема DA1 присоединяется к точкам «а» и «б», на место удаленного угольного микрофона.

Новый, электретный, микрофон требует слабой (доли миллиампера) подпитки постоянным током — его обеспечит сама микросхема через выводы 3 и 5, 10 . На вывод 2 поступает сигнал, вырабатываемый микрофоном под воздействием звуковых колебаний. Пройдя несколько ступеней усиления, этот сигнал «раскачивает» спрятанный в микросхеме выходной транзистор, который и выполняет все то, что делал угольный микрофон.

Используя микросхему КР1026, вам нет необходимости разбираться в полярности ее присоединения к трубке: стоящий за выводами 6, 8 мостовой выпрямитель подает питание на усилитель всегда правильно. Немногие внешние детали можно взять следующих типов: резистор R1 — МЛТ-0,5, конденсаторы С1 — КЛС, С2 — К53-1.

Последний обеспечивает фильтрацию колебаний разговорного тока. Микрофон возьмем типа МЭК-1. Микросхему, элементы R, С и микрофон соберем на маленькой монтажной плате, которую поместим в микрофонное гнездо трубки. При необходимости плотную посадку платы обеспечит прокладка из поролона.

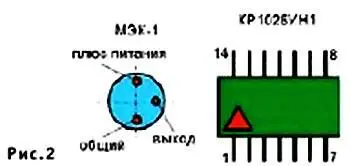

Как расположены выводы микросхемы относительно «ключевой» метки, а также конфигурация выводов микрофона показано на рисунке 2.

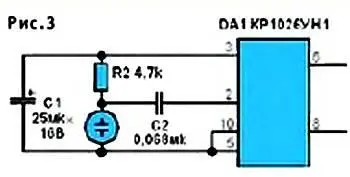

Вполне вероятно, что для вас более доступными окажутся электретные микрофоны, имеющие не три, а два вывода, например, типа МКЭ-389. Микрофон такого исполнения включается несколько иначе (см. рис. 3).

Как видим, здесь требуется введение в цепь питания внешнего токоограничивающего резистора R2. Он присоединяется к выводу стока полевого транзистора, спрятанного в корпусе микрофона. Соответственно электрический сигнал микрофона берется не со специального вывода, который тут отсутствует, а с точки соединения указанного вывода стока и резистора R2. Чтобы разобраться в выводах микрофона, обратим внимание на форму концов: «стоковый» вывод, связанный с «плюсом» питания (вывод 3 микросхемы DA1), имеет тупой вид, вывод же истока транзистора, присоединяемый к «минусовой» цепи (выводы 5, 10 микросхемы), скошенный, заостренный.

Имейте в виду, что взятая нами микросхема «обещает» величину напряжения на выводах 3, 5 в пределах от 4,8 до 7 В, что соответствует потребностям большинства распространенных микрофонов электретного типа. Однако для микрофона типа МКЭ-84 (с тремя выводами) такой предел напряжения может оказаться великоватым. С учетом получающейся разности напряжений и потребляемого микрофоном тока (около 0,25 мА) в «плюсовую» цепь желательно ввести токоограничивающий резистор МЛТ-0,125 с сопротивлением порядка 10 кОм.

Ну, а если в вашем распоряжении окажется сверхминиатюрный микрофон типа М1-А2 либо М1-Б2, вряд ли стоит отказываться от намеченной модернизации. Только здесь с учетом потребления тока (не более 70 мкА) величина «гасящего» сопротивления будет около 100 кОм. Уточнить величины добавочных сопротивлений не трудно, проверив слышимость вашего телефона при контрольной беседе.

Ю.ПРОКОПЦЕВ
