Г. ТУРКИНА, А. ИЛЬИН

Когда плохо видно, человек берется за бинокль. А если плохо слышно? Как сделать так, чтобы стало хорошо слышно, скажем, пение птиц вдали?

В таких случаях поможет устройство, которое не только многократно усиливает слабые звуки, но и улучшает соотношение сигнал — шум. Это приспособление, назовем его «акустический телескоп», должно быть достаточно портативным.

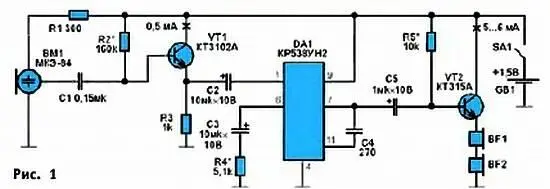

Принципиальная электрическая схема приемника и усилителя слабых звуковых сигналов приведена на рисунке 1.

На входе его стоит чувствительный электретный микрофон ВМ1, усиление сигнала обеспечивает микросхема DA1, имеющая весьма высокий коэффициент усиления по напряжению при низком уровне собственных шумов. Для согласования сравнительно низкого входного сопротивления такого усилителя с высоким входным сопротивлением микрофона введен согласующий каскад на транзисторе VT1, включенный по схеме эмиттерного повторителя. Для прослушивания использованы миниатюрные, закладываемые в уши телефоны. Они (ВF1, BF2) подключены к усилителю мощности на транзисторе VT2, согласующем выходное сопротивление микросхемы и сопротивление наушников.

Источником питания устройства служит один-единственный гальванический элемент GB1 с напряжением 1,5 В, от которого потребляется ток порядка 6…7 мА. В роли рупора, в донце которого ставится микрофон, может быть цилиндрическая или коническая труба диаметром 5…6 см и длиной порядка 30 см. Для удобства и лучшей сохранности в «походных» условиях трубу сделайте складной, телескопической, использовав несколько раздвижных дорожных стаканов из пластмассы с удлиненными донышками.

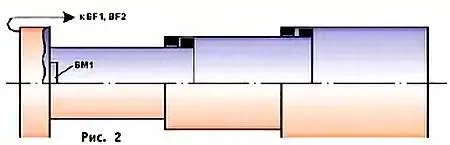

На рисунке 2 показана другая самодельная конструкция, состоящая из трех вдвигающихся одна в другую секций, склеенных из плотного картона.

Внутренняя секция своим торцом крепится к пластмассовой коробочке-корпусу, где установлен микрофон ВМ1.

Внутри корпуса размещаются детали усилителя, источник и выключатель питания. Здесь же целесообразно предусмотреть место для хранения телефонов, которые в рабочем положении вынимаются и связаны с усилителем своим штатным шнуром. При этом, если вы слушаете не птиц, а лектора, устройство можно положить, скажем, на стол, входным звуководом в нужную сторону, а руки остаются свободными, чтобы писать конспект.

Комплектующие детали возьмем миниатюрные — резисторы типа МЛТ-0,125, конденсаторы C1 — К10-17, С4 — КЛС, остальные К53-1.

Для звуковоспроизведения воспользуйтесь стереотелефонами с сопротивлением звуковой катушки порядка 20 Ом. Источником питания послужит миниатюрный, но достаточно емкий для нашей цели гальванический элемент R03 типоразмера ААА.

Подбором номиналов резисторов R2, R5 можно подогнать коллекторные токи транзисторов к значениям, указанным на схеме рисунка 1. Полезно также поварьировать сопротивление резистора R4 (в пределах 0…10 кОм), добиваясь наилучшего звучания в телефонах. Подбор номинала R4 упростится, если на его место временно включить переменный резистор на 10 кОм, соединив вывод ползунка с одним из крайних выводов. Найденную опытным путем величину сопротивления можно измерить омметром или оценить по углу поворота оси, если «переменник» взят с линейной характеристикой (типа «А») изменения сопротивления. На рисунке 3 показано расположение выводов использованной микросхемы относительно метки-«ключа».

П.ЮРЬЕВ

У вас дома телефонный аппарат с дисковым номеронабирателем? Что ж, машина надежная. Правда, случается, что друзья вас неважно слышат. Но тут вина, скорее всего, не аппарата, а ваша собственная.

Вспомните, не раз, услышав звонок вызова, вы хватали трубку, не дождавшись паузы между сигналами. Что при этом происходит, на глаз незаметно, а микрофон постепенно глохнет. Отчего? У телефонов прежних выпусков стоит «угольный» микрофон, где пространство между мембраной и неподвижным токосъемным донцем заполнено мелким угольным порошком. Когда трубка поднята, через него проходит ток силой порядка 25…30 мА, необходимый для поддержания контакта с АТС. Голос заставляет колебаться мембрану, то увеличивая, то уменьшая сжатие угольных зерен, отчего меняется сопротивление и возникает модуляция тока, воспринимаемая наушником абонента. При этом микрофон находится под «разговорным» уровнем напряжения порядка 8…15 В. Если же трубку снимают во время сигнала вызова, на микрофон обрушивается напряжение около 120 В. Возникает мощный бросок тока, приводящий к спеканию части угольных зерен. Эластичность «порошкового резистора» теряется, и звук получается тихий, неразборчивый.
