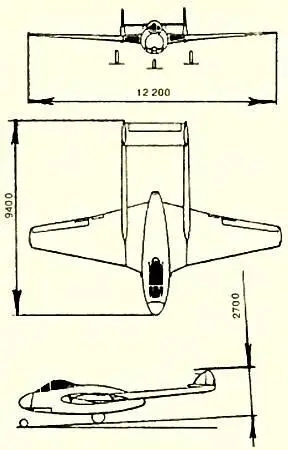

Техническая характеристика:

Экипаж… 1 чел.

Силовая установка… ETL 1R-A

Размах крыльев… 12 200 мм

Высота… 2700 мм

Длина… 9400 мм

Нагрузка… 1000 кг

Стартовый вес… 3890 кг

Максимальная скорость… 869 км/ч

Дальность полета… 1175 км

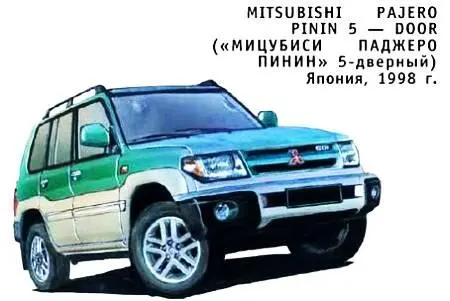

Маленький внедорожник был разработан на японских узлах итальянской кузовной фирмой «Пининфарина». В основном автомобиль был предназначен для молодежи, но стал популярным среди всех слоев населения и практически на всех континентах. В начале 90-х годов появилась 3-дверная базовая модель. При такой популярности следовало вскоре ожидать и 5-дверную версию. И в 1998 г. она появилась, что резко расширило круг покупателей.

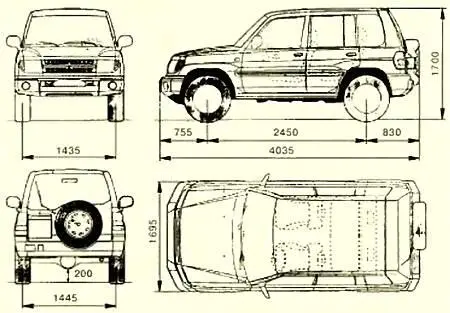

Техническая характеристика:

Длина… 4035 мм

Ширина… 1695 мм

Высота… 1700 мм

Двигатель… 2-литровый, 16-клапанный GDI

Мощность двигателя… 129 л.с. при 5000 об/мин.

Объем топливного бака… 53 л

Максимальная скорость… 165–170 км/ч

Шины… 215/65R16

Каких-нибудь 20–30 лет назад фотография, в особенности цветная, была делом весьма трудоемким. Занимались ею не многие. Но вот появились дешевые, простые в обращении «мыльницы». К ним добавили пункты для проявления и печати. И к фотографии приобщились миллионы. Казалось бы, здорово! Но фотопроцесс сегодня, как и два века назад, основан на серебре. Многочисленные попытки разработать бессеребряную фотографию закончились неудачей. Между тем серебра в мире немного, хватит лет на двадцать…

Однако теперь, можно сказать, повода для паники нет. Уже сегодня четвертая часть всех выпускаемых фотоаппаратов — аппараты электронные цифровые. Они мгновенно выдают результат и снимают вообще без пленки!

Как же они устроены?

Еще 80-е годы XIX века заметили, что сопротивление селена под действием света уменьшается, и появилась идея относительно телевидения.

Представьте цепь из селеновой пластины, батареи и лампочки. Чем ярче свет, падающий на селен, тем ярче светится лампочка. Собрав много таких цепей, можно передавать изображения. Но для получения самой грубой картины нужны тысячи пластин селена, лампочек и столько же проводов.

Допустим, применив переключатель, число проводов можно было бы сократить до двух. Но делать такую систему при помощи молотка и паяльника столь трудно, что даже не пытались, а другой технологии долго не было. Зато сегодня это уже не проблема. Ведь появилась технология интегральных схем, позволяющая за один прием получать миллионы транзисторов и притом всего лишь на квадратном сантиметре.

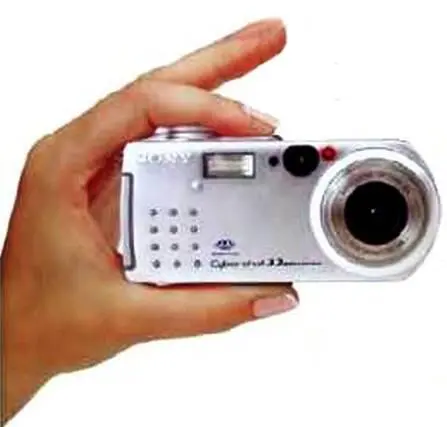

Цифровая фотокамера выглядит вполне обычно. Но за объективом у нее не пленка, а матрица из сотен тысяч фотоэлементов, а на задней стенке миниатюрный плоский экран, состоящий из тысяч светящихся элементов. На нем видно в цвете изображение, создаваемое объективом на матрице, — будущий снимок. (Узнаете старинную схему из фотоэлементов и лампочек?) Вот как все это работает.

В каждом фотоэлементе матрицы под действием света накапливается электрический заряд и сохраняется там до получения команды. Ее подает переключающее устройство, поочередно соединяя их с усилителем. Они отдают ему свой заряд, и на выходе усилителя формируется видеосигнал. Он несет всю информацию об изображении. Все элементы матрицы связаны с внешним миром за счет передачи своих зарядов. Поэтому принят термин — матрица приборов с зарядовой связью (ПЗС).

Каждый элемент экрана имеет аналогичную природу, только он светится под действием поступившего на него заряда.

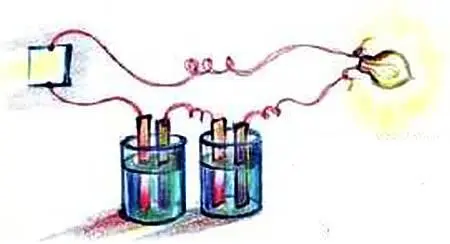

Несостоявшийся телеканал XIX века.

Собрав миллион подобных цепей, можно прекрасно передавать изображение.

Итак, от матрицы к экрану передается видеосигнал. Остается его записать, и фотоаппарат готов. В принципе для этого годится даже видеомагнитофон. На обычной его кассете помещается полуторачасовой фильм с частотой 24 кадра в секунду. Если учесть, что нам достаточно записать всего лишь 36 кадров, то потребуется совсем крохотный кусок пленки. На таком принципе тридцать лет назад работали первые экспериментальные фотоаппараты.
