Налаживать приемник рекомендуется при том напряжении питания, при котором он и будет использоваться. Сначала, подбирая резистор R10, устанавливают напряжение на «средней» точке выходного каскада УЗЧ равным половине напряжения питания. Затем, отключив питание УРЧ, устанавливают ток покоя УЗЧ порядка 1…2 мА, подбирая тип и количество включенных параллельно диодов VD4, VD5. Здесь годятся любые германиевые диоды.

Налаживание УРЧ состоит в подборе резисторов R2 и R5 до получения напряжений на стоке первого транзистора и коллекторе второго, примерно равных половине напряжения питания. Для более плавной регулировки ПОС резистор R1 целесообразно заменить цепочкой последовательно включенных переменного и постоянного (или подстроечного) резисторов, сопротивления которых подбираются при налаживании. Налаживать УРЧ надо в отсутствие сигнала, поскольку система АРУ изменяет режим полевого транзистора.

Подход к порогу генерации при вращении ручки регулировки обратной связи в этом приемнике получился исключительно плавным и «мягким» благодаря действию системы АРУ, которая управляет коэффициентом регенерации, резко снижая его при появлении в контуре сигнала, все равно, внешнего или собственного.

Если довести обратную связь до порога генерации (она обнаруживается по появлению слабого специфического шума на выходе приемника), то можно принимать станции в автодинном режиме.

Радиостанции можно слушать как в обычном регенеративном режиме, установив ПОС несколько ниже порога генерации, так и в автодинном синхронном режиме, установив ПОС несколько выше порога. Для приема же местных станций сопротивление регулятора R1 устанавливают максимальным, ослабляя ПОС. При этом снижается чувствительность и расширяется полоса пропускания приемника, что обогащает звучание верхними частотами звукового спектра.

С приемником рекомендуется использовать хороший громкоговоритель с высокой отдачей. Сопротивление громкоговорителя может составлять от 8 до 24 Ом.

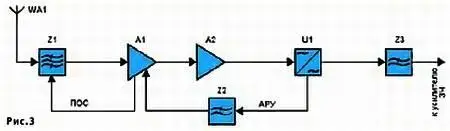

В заключение раздела приведем обобщенную структурную схему предложенного типа приемника — синхродина (рис. 3).

Он содержит входной контур или даже двух-трехконтурный фильтр Z1, на вход которого подается сигнал от антенны WA1, а на последний контур — сигнал ПОС с УРЧ А1. По частоте приемник перестраивается только этим контуром или фильтром. Далее сигнал усиливается еще одним широкополосным УРЧ А2 и демодулируется амплитудным детектором U1. Постоянная составляющая продетектированного сигнала через фильтр АРУ Z2 воздействует на УРЧ А1, регулируя усиление, а следовательно, и коэффициент регенерации.

На выходе детектора включен ФНЧ Z3 с полосой пропускания от 50 Гц до 3,5..6,5 кГц, повышающий селективность приемника в синхронном режиме. Такое построение приемника позволяет стабилизировать собственные колебания на выходе контура или фильтра Z1 на малом уровне, что и обеспечивает работу в синхронном режиме с достаточной полосой захвата даже при слабых сигналах.

Нежелательные свисты при перестройке можно устранить, использовав фиксированную настройку на несколько радиостанций и переключатель программ или разработав какое-либо устройство бесшумной настройки, отключающее УЗЧ при перестройке частоты или при появлении свиста — биений с несущей радиостанции. Хорошего приема!

В. ПОЛЯКОВ, профессор

Продолжая цикл статей о радиолюбителях-радистах, в этом номере расскажем о том, как вести аппаратный журнал, о форме заявки, которая высылается учредителям дипломов, и, конечно, об их условиях.

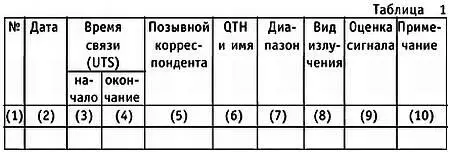

После того, как вы обзавелись радиостанцией (трансивером) или хотя бы приемником на любительские диапазоны, чтобы наблюдать за работой более опытных коллег, первым документом на вашей домашней радиостанции должен стать аппаратный журнал (см. табл. 1).

В нем каждый радиолюбитель-радист записывает дату (2), время QSO или SWL (3–4), позывной корреспондента (5), его имя и QTH (6), диапазон (7), вид излучения (8) и оценку сигнала (9). Для различных пометок можно ввести графу «Примечание» (10).
