С. СИНЕЛЬНИКОВ, А. ИЛЬИН

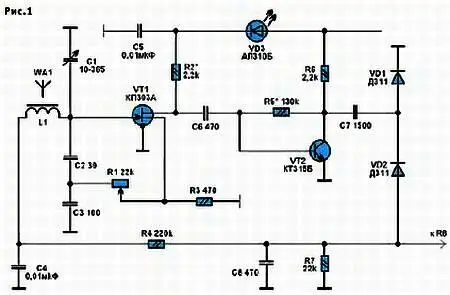

Этот одноконтурный средневолновый синхронный приемник (синхродин) появился в результате многих экспериментов. В вечернее время он принимал на свою магнитную антенну более 50 различных станций СВ-диапазона, в том числе станции Бухареста, Варшавы, Вены, Люксембурга, Праги, Стокгольма и других городов. Схема его радиочастотной части приведена на рисунке 1.

Сигнал, принятый магнитной антенной WA1, выделяется единственным контуром, образованным катушкой той же антенны L1 и конденсаторами C1, С2 и СЗ. При указанных на схеме емкостях диапазон перестройки составил 520…1600 кГц.

Двухкаскадный усилитель радиочастоты (УРЧ) приемника собран на полевом транзисторе VT1 и биполярном VT2. Высокое входное сопротивление полевого транзистора позволило подключить контур полностью, без катушек связи, что повысило коэффициент передачи входной цепи.

Для дальнейшего повышения чувствительности и селективности приемника первый каскад на полевом транзисторе VT1 собран по схеме Q-умножителя. Сигнал положительной обратной связи (ПОС) подается из истоковой цепи через регулятор ОС R1 на отвод емкостного делителя контура С2СЗ. Стабилизирующая отрицательная обратная связь получается при протекании тока транзистора через резистор в цепи истока R3. В результате можно получить стабильное и значительное увеличение добротности Q входного контура.

Второй каскад УРЧ, собранный по самой обычной схеме на биполярном транзисторе VT2, усиливает сигнал перед детектированием и повышает эффективность АРУ, действующую только в первом каскаде.

Усиленный сигнал с УРЧ поступает через конденсатор С7 на диодный детектор, собранный по схеме удвоения напряжения на диодах VD1,VD2. Нагружен детектор резистором R7, зашунтированным сглаживающим РЧ-пульсации конденсатором С8. Дополнительно колебания ЗЧ фильтрует цепочка R4C4. Постоянная составляющая продетектированного напряжения отрицательной полярности через катушку антенны L1 попадает на затвор транзистора VT1, закрывая его при сильных сигналах. В результате усиление снижается.

Светодиод VD3 служит индикатором включения и в то же время настройки.

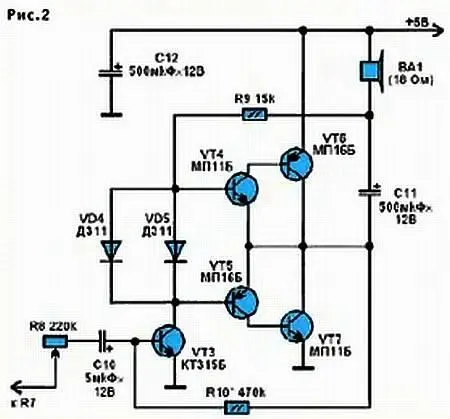

Через регулятор громкости R8 продетектированный сигнал подается на усилитель звуковой частоты. УЗЧ приемника выполнен по схеме (рис. 2).

Регулятор громкости R8 включен несколько необычно — не потенциометром, а реостатом. Это не позволяет уменьшить громкость до нуля, зато повышает качество звучания. С описанной выше радиочастотной частью приемника можно использовать и любые другие УЗЧ, как самодельные, так и промышленного изготовления, например, от магнитофона или проигрывателя.

Приемник работоспособен при напряжении питания от 3 до 12 В и потребляет при малой громкости ток не более 4…5 мА (при тщательном налаживании можно снизить и до 2…3 мА).

Катушка магнитной антенны содержит 40 витков литцендрата ЛЭШО 21x0,07 на стержне длиной 200 и диаметром 10 мм из феррита 400НН. На месте транзистора VT1 можно использовать КП303А, Б и И, транзистор VT2 можно заменить любым p-n-p , высокочастотным, при использовании СВЧ-транзисторов, например КТ363, КТ3109, усиление УРЧ увеличится. В УЗЧ на месте VT3 можно использовать любой кремниевый, а вместо VT4…VT7 — любые германиевые транзисторы соответствующего типа проводимости.

Конструктивное выполнение приемника может быть различным, но не следует располагать детали детектора рядом с магнитной антенной и входом УРН. Желательно использовать плату с большой площадью общего провода и закрепить на ней корпус КПЕ, чтобы не было длинных «земляных» проводников. КПЕ лучше использовать с воздушным диэлектриком и с верньером или хотя бы с ручкой настройки большого диаметра, потому что настройка приемника «острая».
