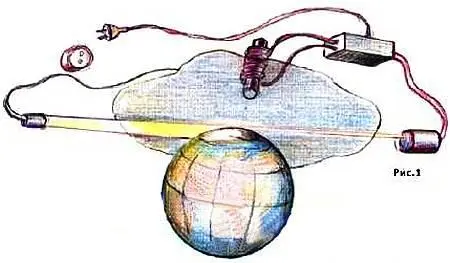

В 60-е годы в Польше на одной из международных выставок появился большой глобус, бесшумно висящий в воздухе как бы ни на чем (рис. 1).

Это была сенсация, но из нее никто не делал секрета. Глобус был сделан из легкого пластика, а сверху наклеена пластина мягкой стали. Под потолком укрепили электромагнит, лампочку и фотоэлемент. При включении тока электромагнит притягивал глобус, а он при этом пересекал луч фотоэлемента. Возникал сигнал, который тотчас отключал ток от магнита. Глобус начинал падать и переставал загораживать свет. Тогда от фотоэлемента поступал сигнал на включение магнита. Весь этот процесс проходил настолько быстро, что дрожание глобуса заметить было невозможно.

Устройство с бесшумно парящим в воздухе предметом — неплохое украшение для квартиры. Вы можете собрать его самостоятельно по схеме, которую мы опубликуем в приложении к «ЮТ» — журнале «Левша».

Магнитный подвес подобного типа применяется и для подвески роторов гироскопов. Вращающийся с огромной скоростью шарик, висящий в вакуумной камере на невидимых нитях магнитного поля, прекрасно сохраняет положение своей оси вращения, позволяет выводить ракету на цель с отклонением не более десятка метров на тысячу километров полета.

Конечно, в гироскопах ракет магнитный подвес такого типа управляется гораздо более сложной электронной системой. Однако можно сделать его проще. Это стало возможным благодаря работам физика из Томска Г. В. Николаева.

К сожалению, из-за сложного математического аппарата кратко изложить его теорию невозможно. Однако эксперименты, положенные в ее основу, могут быть показаны в школе.

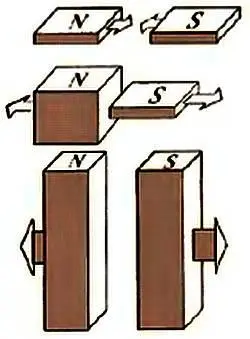

Вот один из них. Возьмите два небольших полосовых магнита, например от мебельных защелок, и положите их параллельно, так, чтобы они притягивались (рис. 2).

Рис. 2

Ничего особенного в этом нет. Но если из них собирать магниты более длинные и также укладывать параллельно, то притяжение между ними по мере роста длины будет ослабевать и даже сменится на отталкивание.

Интересный результат получается, когда короткий магнит приближают к длинному (рис. 3).

Рис. 3

При этом возникает так называемая магнитная потенциальная яма. На большом расстоянии эти два магнита притягиваются. На малом — отталкиваются, но есть такое место, где магниты друг с другом вовсе не взаимодействуют.

Получившаяся устойчивая система из магнитов не противоречит теореме Ирншоу. Ведь здесь расстояния между магнитами малы по сравнению с их размерами. Поэтому силы взаимодействия ослабевают не обратно пропорционально квадрату расстояния, а гораздо медленнее. Но почему сила притяжения одних и тех же магнитов то меняется на отталкивание, то пропадает вообще? Как утверждает Г.В.Николаев, это явление в рамках обычной электродинамики необъяснимо. Оно связано с существованием двух магнитных полей. Одно из них — поле, охватывающее проводник с током, мы изучаем в школе. Но у каждого проводника с током, как установил Ампер, есть еще и слабое продольное магнитное поле. Его современная электродинамика не учитывает, а зря. Оно является причиной многих явлений, в том числе и описанного. Однако это не мешает найти магнитной потенциальной яме техническое применение.

Вот, к примеру, забавная игрушка. Паровоз тянет за собою два-три вагона. Приглядевшись, вы замечаете, что между ними нет ни крючков, ни нитей, лишь маленький зазор. Если вагоны сблизить до упора и отпустить, то они разойдутся. Стоит их растащить, они сойдутся вновь. Во всех случаях зазор между вагонами остается.

На рисунке 4 изображен демонстрационный прибор Николаева — ротор с магнитным подвесом.

Рис. 4

Его вал, хоть и проходит через подшипники, не касается ни их, ни какого-либо тела вообще. Сила трения здесь в тысячи раз слабее, чем в любом из известных подшипников.

Если же поместить ротор в сосуд, где откачан воздух, то трения не будет вообще. Очевидно, на этом принципе можно построить простой и очень надежный гироскоп. Возможно и другое применение прибора — накопление энергии. Стоит раскрутить такой ротор, и он будет вращаться годами.
