Рис. 3

Начальный бросок тока проходит через элемент FU1; по мере роста его сопротивления все большая часть тока ответвляется в лампу, постепенно ее накаливая.

После выключения светильника выключателем SA1 самовосстанавливающийся предохранитель возвращается в исходное состояние и вновь готов к срабатыванию. Вероятно, для ограничения всплеска тока в питающей сети понадобится ввести в нее индуктивное сопротивление Z1, падение напряжения на котором в нормальном режиме лампы весьма невелико.

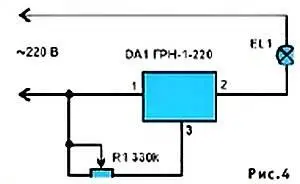

Стоит обратить внимание, что проблема, о решении которой шла речь, связана со скачкообразной подачей напряжения на лампы накаливания. А что, если отрешиться от этого стереотипа и включать светильник не щелчком выключателя, а плавным поворотом ручного регулятора? Реальную возможность такого способа сохранения лампы дает специализированная микросхема (рис. 4) DA1 типа ГРН-1-220.

Последняя представляет собой симисторный фазоимпульсный регулятор напряжения, который позволяет плавно изменять напряжение на лампе и ее ток в пределах 0…97 % от сетевого напряжения, которое может достигать 400 В. Если микросхема работает без теплоотвода, находясь в просторном корпусе, можно управлять нагрузкой до 250 Вт; в миниатюрной конструкции, где отвод тепла затруднен, мощность нагрузки снижается до 100 Вт, чего, впрочем, достаточно для большинства бытовых светильников. Управляется микросхема переменным резистором R1 типа СП-0,4 или СПЗ-9Ф с линейным характером изменения сопротивления.

Ценным качеством такого выключателя-регулятора является то, что при промежуточных положениях резистора R1 можно задать свечение лампы вполнакала, в режиме ночника.

П. ЮРЬЕВ

Давно замечена способность собак воспринимать неразличимые человеком ультразвуки — звуковые колебания частотой свыше 20 кГц. Еще в средние века был изобретен ультразвуковой свисток, с помощью которого охотник, выслеживающий в лесу добычу, бесшумно подзывал своего верного друга. Но отношения человека и собаки не всегда складываются гармонично.

Нередко случаются встречи с «незнакомой» собакой, чей норов неизвестен и поведение непредсказуемо. В подобных обстоятельствах самое разумное, не озлобляя животное резкими выпадами, побудить его держаться подальше.

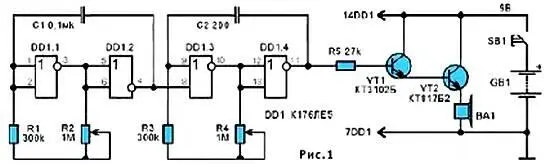

Схема генератора ультразвука, способного удержать зверя на расстоянии, изображена на рисунке 1.

Устройство содержит два генератора импульсов, построенных на микросхеме DD1, усилитель и ультразвуковой излучатель. Источник электрических колебаний ультразвукового диапазона собран на логических ячейках типа 2ИЛИ-НЕ DD1.3, DD1.4, охваченных обратными связями через внешние цепочки с элементами R3, R4, С2, которые задают частоту в пределах порядка 15…40 кГц.

Есть сведения, что воздействие ультразвукового излучения получается более «убедительным», когда модулируется звуковой частотой. В нашем устройстве эту роль выполняет генератор на ячейках DD1.1, DD1.2, конструктивно отличающийся от первого лишь величиной емкости в частотозадающих цепочках C1, R1, R3. Когда на выходе 4 ячейки DD1.2 появляется сигнал высокого уровня, его напряжение, поступая на вход 8 ячейки DD1.3, запускает ультразвуковой генератор. Таким образом, с выхода 11 DD1.4 идут пачки ультразвуковых импульсов, которые усиливаются составным транзистором VT1, VT2 и преобразуются в воздушные колебания динамической головкой ВА1 типа 6ГДВ-5Д-4.

Поскольку генератор не будет работать постоянно, в качестве выключателя предусмотрена кнопка SB1. Источник питания устройства можно составить из двух последовательно соединенных гальванических батарей типа 3LR12. Постоянные резисторы — МЛТ мощностью 0,125…0,5 Вт, переменные СП-0,4 или подобные ему.

Конденсаторы могут быть типа МБМ (С1) и КЛС (С2).

На рисунке 2 показано расположение выводов примененных микросхем и транзисторов.

Рис. 2
