Прикрывая дверь, вошедший возвращает контакты SB1 в исходное состояние. Вновь открытая при уходе дверь заставляет вернуться триггер в первоначальное состояние — свет будет погашен.

Сказанным можно было бы ограничиться, если бы хозяева всегда дисциплинированно закрывали дверь при входе в помещение; однако нередко человек заглядывает в «подсобку» на минуту и, не прикрывая дверь, берет нужную вещь.

Наш автомат учитывает и подобный момент поведения человека. Означенную выше функцию выполняет реле времени на элементах DD1.2. Реле запускается одновременно с зажиганием света — примерно через 10 секунд, если дверь не закрыта. На выходе ячейки DD1.2 появляется сигнал высокого уровня, который начинает «дежурить» на открытом верхнем контакте SB1. Поэтому закрытая наконец дверь замкнет верхний контакт SB1 и даст триггеру импульс на выключение света. Если же дверь была закрыта при входе, реле времени не успевает сработать и возвращается в «нулевое» положение.

Теперь, разобравшись в «логической» части нашего автомата, обратим внимание на исполнительную часть, представляющую собой усилитель постоянного тока, собранный на транзисторах VT1, VT2 по схеме составного транзистора. Возможности транзистора VT2 позволяют управлять лампой мощностью до 10 Вт, питаемой от общего с автоматом источника питания (на рисунке не показан).

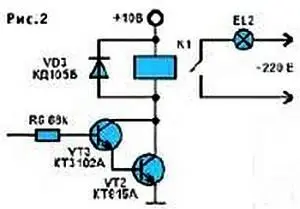

Если в помещение подведена осветительная сеть с напряжением 220 В и требуется более мощное освещение, в коллекторную цепь транзисторов можно включить электромагнитное реле (К1 на рис. 2).

Для безопасности транзисторов обмотка реле шунтируется обратно включенным диодом VD3. Если этого не сделать, при обрыве тока возникнут перенапряжения, способные пробить запертые p-n переходы. Используя сравнительно легкое реле типа РЭС-6, можно управлять лампой мощностью до 60 Вт. С реле указанного типа источник питания должен давать ток до 150 мА.

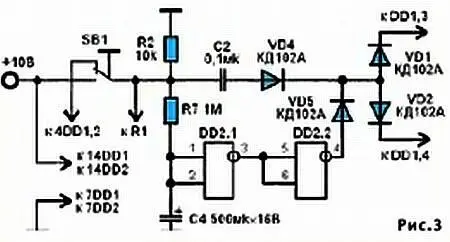

Незначительно усложнив наше устройство, можем сделать автомат «мудрее», чтобы он реагировал и на такую промашку человека, как оставление двери незакрытой. Такую функцию выполнит второе реле времени, отличающееся от первого лишь номиналами зарядной цепи R7, С4 (рис. 3), что дает срабатывание через 10…30 минут — эта длительность задается выбором емкости С4.

Входящие в реле логические ячейки DD2.1, DD 2.2 принадлежат второй микросхеме DD2. Если две остальные ячейки этой микросхемы не используются, их входы 8, 9, 12, 13 следует заземлить на общий провод схемы.

В конструкции нашего устройства можно использовать резисторы МЛТ-0,125..0,5, конденсаторы КЛС (МБМ) и К50-6 либо другие оксидные. Упомянутое электромагнитное реле РЭС-6 берется с паспортом РФ0.452.107. Заменяя его на реле другого типа, помните, что оно обязано работать при напряжении на контактах не менее 220 В переменного тока. Питать устройство лучше, конечно, от подходящего сетевого адаптера с 10-вольтовым выходом, но сойдет и девятивольтовый. В автономном, батарейном источнике следует включить последовательно семь гальванических элементов типа LR20 либо пять банок кислотного аккумулятора. 12-вольтовые лампы будут гореть с некоторым недокалом, зато увеличится ресурс их работы.

Ю.ПРОКОПЦЕВ
