Рис. 1

Вместе с тем, поскольку «звуковое» колебание образовано огромным числом радиоколебаний, можно было рассчитывать, что подобная погрешность не скажется на точности воспроизведения звуковых сигналов, по крайней мере, для диапазонов средних волн, а коротких тем более.

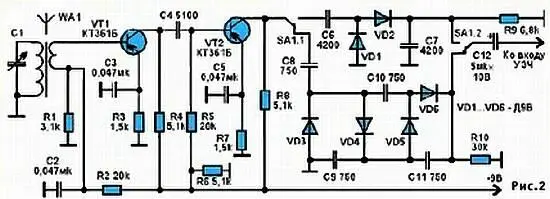

Для опытной проверки замысла была собрана «радиоустановка», схема которой показана на рисунке 2.

Радиочастотный тракт состоял из настраиваемого контура магнитной антенны WA1 и двух каскадов прямого усиления на транзисторах VT1, VT2. Переключатель А1 позволял присоединять к УРЧ обычный детектор, собранный по схеме удвоения (VD1, VD2, С7, R9), и детектор с многократным умножением (VD3…VD6, С9…С11, R10).

Тем же переключателем выходы детекторов присоединялись ко входу «звукового» усилителя заводского приемника, имевшему сопротивление порядка 100 кОм.

Сравнение сразу же оказалось в пользу каскадного детектора — с ним уровень звукового сигнала был существенно выше. Заметно улучшилась избирательность приема, обычно невысокая у одиночных контуров магнитной антенны.

Полезные эффекты могут возрасти при увеличении количества ступеней каскадного детектора. Но, вероятно, имеется оптимальное число, далее которого их количество увеличивать не стоит. В варианте, изображенном на рисунке 2, использовались диоды Д9В и конденсаторы КЛС. Обратим также внимание, что резистор R10 — нагрузка каскадного детектора — имеет соответственно повышенное сопротивление; ему отвечает достаточно высокое входное сопротивление УЗЧ. Конечно, может возникнуть вопрос — стоит ли создавать специфическую конструкцию детектора, если дополнительное «подрастание» сигнала и улучшение избирательности можно получить традиционным путем, с введением дополнительных транзисторов? Но не стоит забывать, что последние потребуют дополнительного расхода энергии батареи. Во всяком случае, в простых «карманных» конструкциях приемников детектор нового типа может оказаться весьма эффективным.

Еще более перспективным кажется использование каскадных детекторов там, где проблема электропитания является решающей. По этой причине до сих пор в стационарных условиях успешно применяют детекторные приемники, вообще обходящиеся без питания (точнее, черпая его в самом радиосигнале).

Полезно вспомнить старый опыт — двухполупериодное детектирование, дающее параллельное сложение обеих продетектированных полуволн радиосигнала. Сочетая его с каскадными детекторами Д1, Д2 в каждом плече (рис. 3), резонно ожидать вместе удвоение тока и умножение напряжения сигнала.

Подходящим головным телефоном с высоким сопротивлением (20 кОм) мог бы стать телефон пьезоэлектрического типа, например, ТПК-571. Поскольку пьезоэлементы имеют емкостный характер сопротивления, для пропуска постоянной составляющей сигнала их следует шунтировать высокоомным резистором. Иногда такой резистор встраивается в конструкцию самого телефона.

…это сделает за вас несложный автомат. Он отключит электричество, как только помещение опустеет. И если вы не слишком аккуратны, получите за счет новшества до 50 % экономии электроэнергии.

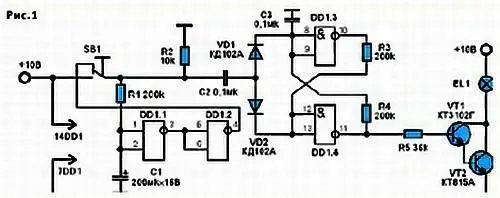

Принципиальная схема автомата приведена на рисунке 1.

При закрытой двери, пока в помещение не входили, контакты связанного с дверью микровыключателя SB1 находятся в положении, показанном на рисунке. Собранный на логических ячейках DD1.3, DD1.4 триггер самоустанавливается благодаря конденсатору С3 (при подаче питания) в положение, когда на выходе DD1.4 присутствует сигнал низкого уровня — транзисторы VT1, VT2 заперты, осветительная лампа ELI не горит. Входящий, открывая дверь, замыкает нижний (см. рисунок) контакт микровыключателя SB1, посылая через конденсатор С2 импульс тока на триггер. Ячейки последнего переключаются, и появившийся на выходе DD1.4 сигнал высокого уровня отпирает транзисторы, заставляя светиться лампу ELI.
