Градиентную линзу можно получить и с помощью нагрева. Если, например, стержень из оргстекла начать равномерно разогревать снаружи, то показатель преломления его внешних слоев будет ниже, чем на оси, и он станет вести себя как собирающая линза.

На одном из первых советских разведывательных спутников кварцевый иллюминатор, через который фотоаппарат производил съемку, был неравномерно разогрет от действия солнца на спутник. В результате четкого изображения деталей земной поверхности не удавалось получить, пока этот дефект не был устранен.

Градиентную линзу можно получить даже из воздуха. В 1964 году было показано, что, продувая газ через трубу с нагретыми стенками (рис. 4), можно добиться того, что более горячие слои, обладающие меньшим показателем преломления, окажутся у стенок, а холодные — с более высоким — у оси, и такое устройство будет вести себя как собирающая линза.

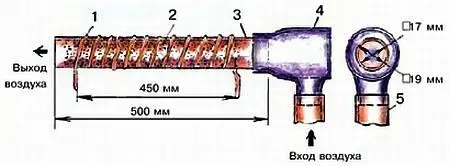

Рис. 4. Газовая линза, образованная нагретым потоком воздуха:

1— нихромовая проволока; 2— слюда; 3— латунная трубка; 4— стекло; 5— хлорвиниловый трубопровод.

В конце 80-х годов в ЮАР попытались сделать телескоп, основанный на этом эффекте. Холодный воздух продували через нагретую вращающуюся трубу. Однако качество изображения пока получается невысоким.

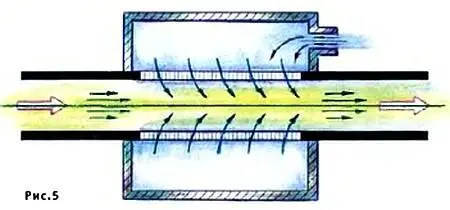

Еще один вариант газовой линзы основан на использовании двух газов с равными показателями преломления воздуха (n = 1,00029) и этана (n = 1,00076). В этой линзе газ с более высоким показателем движется внутри трубки с пористыми стенками (рис. 5).

Через ее поры в нее продавливается газ с низким показателем преломления. Градиент преломления хорошо получается при таком подборе скоростей подачи газов, когда у стенок трубы не образуются завихрения.

Различного рода газовые линзы очень удобны для фокусировки особо мощных потоков лазерного излучения. Обычная оптика под их действием разрушается. Любопытно, что причиной разрушения является малейшее, порою незаметное на глаз, загрязнение стекла. Газовые линзы в этом отношении идеальны, там просто нечему разрушаться. Пока мы рассказывали о первых шагах и некоторых экзотических путях градиентной оптики. Современный ее этап основан на оптических приборах, в которых используются твердые вещества с созданным в них распределением показателя преломления.

Пионерами в этой области с 1969 года оказались японцы. Технология изготовления таких сред основана на диффузии специально подобранных веществ в стекло либо полимеры и в общем принципиально схожа с методом изготовления линз Роберта Вуда. Сегодня градиентная оптика порою входит в конструкцию фотоаппаратов и телекамер, и мы об этом даже не подозреваем. В других случаях на ее основе делаются приборы, которые никаким иным методом изготовить нельзя. Но об этом мы расскажем в следующий раз.

Р.ИЛЬИНСКИЙ, кандидат технических наук

Если пройтись щупами милливольтметра по каскадам радиоприемника от входа к выходу, заметим постоянный рост показаний прибора, пока не перешагнем диодный детектор. За ним напряжение сигнала падает раз в десять. И хотя понимаешь, что перед детектором прибор показывает напряжение радиочастотной несущей, а за ним — напряжение продетектированного сигнала звуковой частоты, все равно «провальная» разница обескураживает.

А нельзя ли изменить конструкцию детектора и получить более высокое напряжение?

Тут же возникла подсказка в виде диодно-емкостного каскадного выпрямителя, дающего высокое напряжение для анодов кинескопов. У таких умножителей в зависимости от числа каскадов напряжение повышается с каждым новым полупериодом переменного напряжения на входе. Идея умножить напряжение сигнала, не затрачивая энергии батареи питания, показалась заманчивой. Но тут же возникло сомнение — ведь колебания звуковой частоты за детектором должны повторять огибающую амплитудно-модулированного радиосигнала (рис. 1); при многократном умножении в каскадном детекторе происходит некоторое запаздывание амплитудного значения «ступенчатых» полусинусоид.
