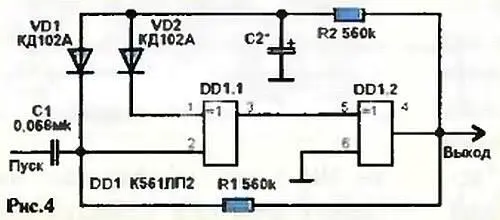

Для этого сигнал с выхода ячейки DD1.2 подается на вход 2 ячейки DD1.1 (рис. 3).

Все рассмотренные узлы автоматики весьма экономичны и могут питаться даже от батарейки типа «Кроны»; чтобы сигнал был слышен соседям, вместо пьезоизлучателя понадобится мощная динамическая головка с усилителем, имеющим входное сопротивление порядка 10 кОм. Подобные усилители, собираемые на аналоговой микросхеме серии K174, часто встречаются в литературе для радиолюбителей.

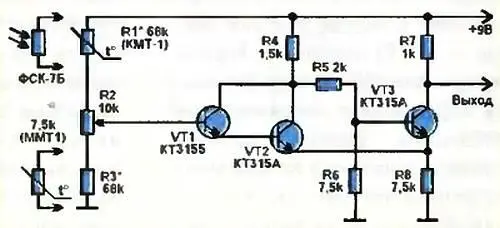

Конечно, источник питания тут понадобится помощнее. А для автоматического реагирования на изменение температуры, освещенности, влажности (почвы и т. п.) можно использовать триггер Шмитта, собранный на транзисторах (рис. 5).

Настройка на пороговые уровни производится переменным резистором, стоящим в делителе напряжения при входе триггера. Чтобы решить» включать ли датчик в верхнее плечо делителя или в нижнее, будем учитывать» во-первых, что сопротивления терморезистора, фоторезистора и почвы (или иной среды) уменьшаются, соответственно, при росте температуры, освещенности и влажности. Если ожидаются нежелательные повышения параметра, датчик с начальным сопротивлением порядка 50…100 кОм ставится в верхнее плечо делителя, при понижении — в нижнем плече. Здесь «холодное» сопротивление датчика берется порядка 5…10 килоом. Во всех рассмотренных схемах резисторы постоянные могут быть типа МЛТ-0,125…0,25, переменные — СП-0,4, конденсаторы КЛС и оксидные К50-6. Щупы для контроля влажности можно сделать из толстой медной проволоки, защищенной хлорвиниловой трубкой; рабочие концы оставляются без изоляции и залуживаются на длине около 10 мм.

П. ЮРЬЕВ

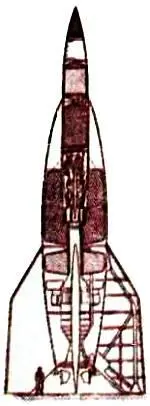

Во время Второй мировой войны Гитлер всерьез полагал, что бомбовый удар по крупнейшим городам Америки приведет к огромным жертвам и заставит ее выйти из войны. Нанести этот сокрушительный удар планировали с помощью А9/А10 — двухступенчатой межконтинентальной ракеты. Стартовая ступень А9 весом 69 т должна была развивать скорость 1180 м/с и на высоте 24 км отделить крылатую ракету А10 весом 16,2 т, которая за счет своего двигателя, как планировали, наберет скорость 2780 м/с и поднимется на высоту 160 км. Дальнейший полет должен был идти по баллистической траектории практически в пустоте. По мере снижения в плотных слоях воздуха аппарату предстояло задействовать крылья. Их подъемная сила позволяла ракете подскочить на высоту 50 — 100 км, некоторое время двигаться подобно снаряду, снова снизиться, взлететь выше, и так несколько раз.

Ракета была рассчитана на дальность полета 4800 км. Но могла бы пролететь значительно больше.

Ограничивал дальность лишь перегрев аппарата при «нырянии» в плотные слои воздуха. Последняя ступень несла бомбу весом в одну тонну. Это сравнительно немного, поэтому немцы возлагали надежды на точное наведение ракеты.

В 1944 году на подводной лодке в Нью-Йорк доставили диверсантов. Их задачей было размещение радиомаяка на крупнейшем небоскребе города, чтобы ракета могла ударить по части города с огромной плотностью населения, изобилующей к тому же административными зданиями.

Диверсантов поймали. Ракета так и не была запущена.

Однако Америка могла не бояться ракетного обстрела. Для первой ступени ракеты конструкторы разрабатывали однокамерный двигатель с тягой 200 т гно, как показал опыт, на разработку его требовалось около десяти лет.

Недавно разнеслась сенсационная весть о том, что с помощью А9/А10 немцы выводили на орбиту космонавтов. Однако элементарный расчет показывает: масса спутника, который такая ракета могла бы вывести на орбиту, не превышает 140 граммов…

Наши традиционные три вопроса:

1. Почему все время ищут на Марсе воду, если там есть ледяные полярные шапки?

2. Какая пушка стреляет точнее — одно- или многоствольная?

3. На сколько градусов надо увеличить температуру газа в дирижабле, чтобы его подъемная сила возросла на 10 %?
