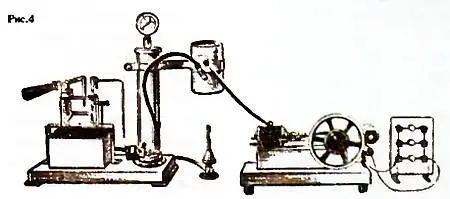

Очень впечатляют действующие модели тепловых двигателей. Много лет назад «Главучтехпром» выпускал модели паровой турбины и паровой машины, укомплектованные электрическим паровым котлом. Их и сегодня можно найти в физических кабинетах старых школ (рис. 4).

Как правило, восстановить работоспособность парового котла очень трудно. Однако работу паровых двигателей можно с успехом продемонстрировать, заменив пар сжатым воздухом от обычного автомобильного насоса.

Модель турбины сделать нетрудно. Колесо ее можно склеить из ватмана, а лучше спаять из жести (рис. 3).

В качестве оси используйте большую швейную иголку или ровную стальную спицу. Статор турбины можно собрать из деталей конструктора. Турбина прекрасно работает от сжатого воздуха. Если при помощи электронного стробоскопа измерить скорость ее вращения, она окажется неожиданно велика — сотни оборотов в секунду! Да и мощность у такой турбины немала. При наличии простейшего парового котла размером со спичечный коробок она «тащит» модель глиссера.

В заключение вернемся к началу статьи, разберем проект «идеального», не нуждающегося в топливе двигателя, изображенного на рисунке 1.

Лучший электрогенератор лишь 95 % мощности, полученной с вала двигателя, превратит в электроэнергию. Очень хороший прибор для разложения воды на водород и кислород лишь 90 % энергии электрического тока превратит в химическую энергию газов.

При сгорании водородно-кислородной смеси в цилиндре двигателя не более 50 % тепла превратится в механическую работу. Она будет составлять: 0.95 x 0,9 x 0,5 = 0,4275 от механической энергии, полученной с вала.

Где уж тут избыточная мощность, пригодная для полезных целей!

А. ИЛЬИН

Рисунки автора

Рубрику ведет С. Бузлаков
