Сергей Беликов - Гидроакумуляторы и расширительные баки

На рис. 3 показан вариант установки расширительного бака в системе с одним котлом. В данном случае экспанзомат расположен на обратном трубопроводе системы, что позволяет эксплуатировать его при меньшей температуре теплоносителя, чем если бы он был установлен на линии подачи. Такое решение позволяет продлить срок службы аппарата. Подключение бака на всасывающем патрубке насоса предохраняет насос от кавитации.

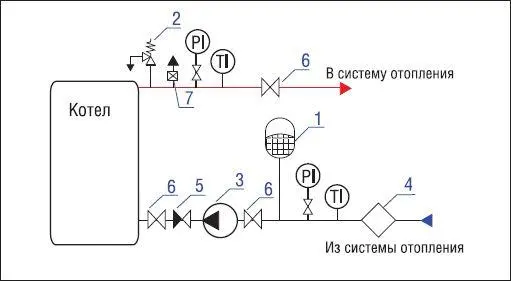

Рис. 3. Установка расширительного бака в системе с одним котлом: 1 – расширительный бак; 2 – предохранительный клапан; 3 – циркуляционный насос; 4 – фильтр; 5 – обратный клапан; 6 – запорный кран; 7 – воздухоотводчик.

На рис. 4 – схема монтажа расширительных баков в системе с несколькими котлами и автоматическим ограничением минимальной температуры воды в обратном трубопроводе. Здесь предусмотрено по одному экспанзомату на котел. Емкость каждого из них должна быть не меньше расчетной на всю систему, т. е. если по расчету ей необходим бак емкостью 80 л, то такой должна быть емкость каждого из устанавливаемых аппаратов. Это обусловлено тем, что при работе на пониженной мощности, когда выключается горелка одного из котлов, также происходит отключение соответствующего циркуляционного насоса и закрытие трехходового клапана. При этом циркуляция воды через отключенный котел отсутствует, и расширительный бак, установленный на данном котле, изолируется от остальной системы. Оставшийся в работе экспанзомат должен обеспечить компенсацию расширения теплоносителя во всем объеме системы. Это положение справедливо и при использовании двухходовых клапанов, выполняющих функцию блокировки котлов.

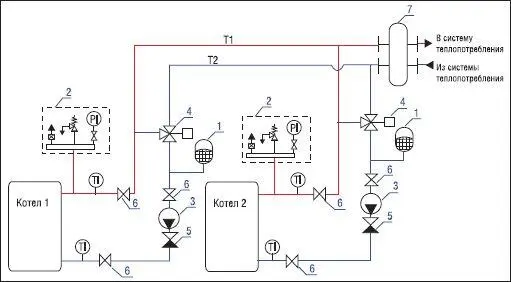

Рис. 4. Установка расширительных баков в системе с несколькими котлами и автоматическим ограничением минимальной температуры воды в обратном трубопроводе (предусмотрено по одному баку на каждый котел): 1 – расширительный бак; 2 – группа безопасности (предохранительный клапан, манометр, воздухоотводчик); 3 – циркуляционный насос; 4 – трехходовой смесительный клапан; 5 – обратный клапан; 6 – запорный кран; 7 – гидравлическая стрелка.

Система с несколькими котлами и автоматическим ограничением минимальной температуры воды в обратном трубопроводе может иметь и один расширительный бак. В этом случае он должен монтироваться так, как показано на рис. 5.

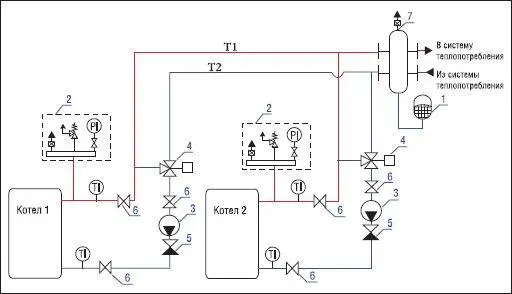

Рис. 5. Установка расширительного бака в системе с несколькими котлами и автоматическим ограничением минимальной температуры воды в обратном трубопроводе (один расширительный бак на всю систему): 1 – расширительный бак; 2 – группа безопасности (предохранительный клапан, манометр, воздухоотводчик); 3 – циркуляционный насос; 4 – трехходовой смесительный клапан; 5 – обратный клапан; 6 – запорный кран; 7 – гидравлическая стрелка.

Основное отличие мембранных баков для водоснабжения заключается в том, что вода в них не должна соприкасаться со стенками корпуса, как это допускается в системах отопления. Поэтому в них всегда применяется мембрана камерного типа (в виде мешка). Кроме того, к материалу мембраны баков для водоснабжения предъявляются повышенные требования по допустимости контакта с пищевыми жидкостями.

Подсчет объема воды в системе ведется с учетом воды, содержащейся в трубопроводах и водонагревателе или теплообменнике.

Конструкция некоторых водонагревателей предусматривает наличие демпфирующей воздушной подушки в замкнутом объеме самого водонагревателя. Объем этой подушки обуславливается высотой расположения выпускной трубы ГВС и также должен учитываться при подборе расширительного бака ГВС.

Пример установки мембранного бака для ГВС приведен на рис. 6.

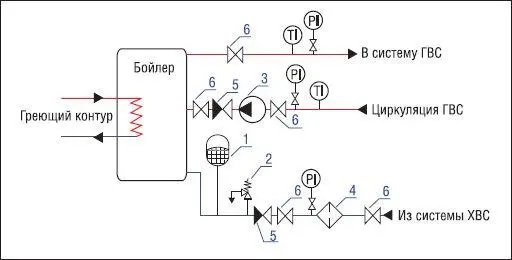

Рис. 6. Установка расширительного бака в системе горячего водоснабжения: 1 – расширительный бак; 2 – предохранительный клапан; 3 – насос; 4 – фильтр; 5 – обратный клапан; 6 – запорный кран.
