а – максимально допустимое число запусков насоса в час (значение, рекомендуемое производителем насоса).

P max– максимальное абсолютное давление, на которое настроено реле давления, равное относительному давлению + 1Атм.

P min– минимальное абсолютное давление, на которое настроено реле давления, равное относительному давлению + 1Атм, которое не должно быть ниже, чем (высота строения в метрах)/10 + 1Атм.

ΔP – разность P maxи P min

P prec– абсолютное давление газа в гидроаккумуляторе, которое никогда не должно превышать P min.

Для оптимальной работы гидроаккумулятора необходимо, чтобы P prec< P min. Рекомендуется, чтобы:

P prec+ 0,5 бар = P min.

Пример:определить объем гидроаккумулятора для системы с реле давления, отрегулированным на минимальное давление 2,5 бар и максимальное – 4,5 бар при требуемом расходе воды 105 л/мин.

Q max= 105 л/мин;

a = 12;

P max= 4,0 + 1 = 5,0 АТА;

P min= 2,0 + 1 = 3,0 АТА;

ΔP = 5,0–3,0 = 2 АТА;

P prec= 3,0–0,5 = 2,5 АТА;

V t=16,5 · 105 · 5,0 · 3,0 / 12 / 2 / 2,5 = 433,13 л

Как уже говорилось, гидравлические удары в системе являются следствием работы насосной техники и трубопроводной арматуры. Давление в сетях при гидроударах может достигать 10–15 бар. В нашей стране для поглощения гидроударов применялись вибровставки и сильфонные компенсаторы, но для защиты бытовой техники разработаны баки-компенсаторы. Их подбор производится на основе инструкции UNI 9182 Европейского Союза.

Превышение давления при гидроударе:

Р изб= 2 · ρ · V · e /t

ρ – плотность жидкости, кг/м 3;

V – линейная скорость жидкости в трубопроводе;

е – длина участка трубопровода;

t – время остановки насоса или закрытия крана.

Пример:Пусть Р изб= 9,4 бара, тогда объем гидрокомпенсатора:

;

где:

V r– расчетный объем гидрокомпенсатора;

V воды– объем воды, прошедший за время остановки насоса;

Р раб– рабочее давление системы, бар;

Р мах– максимально допустимое давление, бар;

Р мах= Р изб+ Р раб= 9,4+4 = 13,4 бара

Если Р мах= 13,4 бар, а производительность насоса 0,7л/с при времени закрытия крана/остановки насоса 1,5 с, то (средний расход 1,05 л)

;

Следовательно, необходим гидрокомпрессор объемом 6 литров.

Каждый производитель баков в комплекте с изделием прилагает паспорт, в котором изложены особенности установки бака в зависимости от его конструкции и назначения.

Баки при работе практически не имеют динамических нагрузок по причине медленного заполнения и опорожнения теплоносителем при функционировании системы отопления. Баки до 35 л допускается подвешивать к трубопроводам или на кронштейны (рис. 17). Кронштейны включают в себя воздушник, предохранительный клапан и манометр. Также некоторыми производителями (Wester, Watts) выпускаются монтажные комплекты быстрого монтажа (рис. 18) для крепления баков до 35 литров к стене.

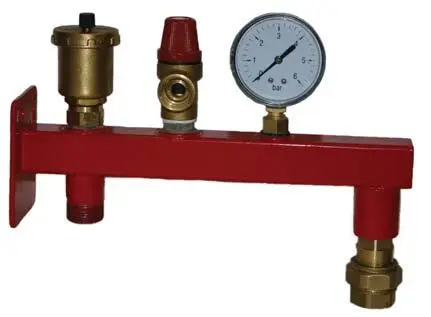

Рис. 17. Кронштейн

Рис. 18. Комплект быстрого монтажа

Не допускается установка запорных устройств между расширительным баком и трубопроводом.

Баки объемом более 35 литров имеют ножки для установки на пол. Также баки не обязательно крепить анкерными – болтами к полу. Перед заполнением необходимо проверить противодавление в баке, которое обычно устанавливается заводом как 1,5 бара. При работе системы противодавление должно быть отрегулировано в соответствии с рабочим давлением в системе.

Работа гидравлического аккумулятора сопряжена с постоянными динамическими режимами. Следовательно, рекомендуется прочно крепить гидроаккумулятор к полу помещения, где он устанавливается. На ножках для этого изготовитель предусматривает крепежные отверстия. С целью уменьшения вибрации агрегата и шума в помещениях рекомендуется установить резиновые виброгасящие прокладки из толстой резины.

Насосные станции с баками малых объемов (24–50 литров) подсоединяются к трубопроводам с помощью гибких металлизированных подводок. Чтобы сохранить расходные характеристики насоса, не следует заужать выходное сечение из насосной станции гибкими подводками либо прокладками.
