Сергей Беликов - Гидроакумуляторы и расширительные баки

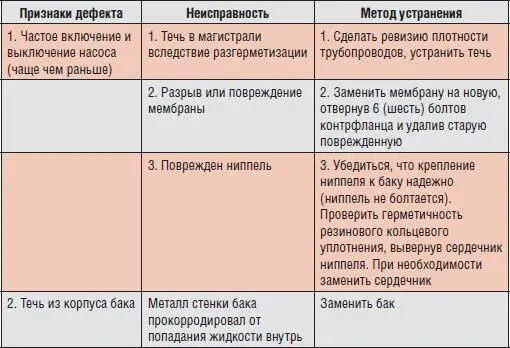

Перед запуском насоса следует заполнить бак гидроаккумулятора водой, проверить противодавление в баке.

Для удаления воздуха из бака в верхней части гидроаккумуляторов емкостью более 150 литров рекомендуется установить автоматический либо ручной воздушник.

Также полезно при первоначальном запуске контролировать давление воды в системе с помощью манометра.

Функция расширительного бака (экспанзомата) в системе отопления – компенсировать увеличение объема воды вследствие ее температурного расширения.

Давление в месте подключения аппарата к системе всегда равно статическому давлению в данной точке при имеющейся температуре. Доказать это очень просто: если допустить, что давление в точке подключения бака изменяется, то придется признать, что объем теплоносителя в баке тоже изменился. А этого быть не может, т. к. взяться лишнему теплоносителю в замкнутой системе неоткуда, да и бесследно исчезнуть он тоже никак не может. Впрочем, это правило распространяется только на системы с одним расширительным баком.

Таким образом, от места расположения расширительного бака зависят параметры работы всех остальных элементов системы отопления, требуемое начальное давление в баке и его объем.

При выборе места присоединения расширительного бака следует помнить, что чем выше давление в системе отопления, тем меньше вероятность ее завоздушивания.

На рис. 1 приведено несколько вариантов присоединения мембранного бака к системе отопления со следующими высотными параметрами:

• превышение верхней точки системы над нижней (H) – 10 м;

• теплогенератор и предохранительный клапан расположены на 2 м выше нижней точки системы (h 1);

• расширительный бак помещен на 1 м выше точки его подключения к системе (h 2);

• статическое давление на уровне нижней точки системы – 15 м вод. ст.

Если мембранный бак присоединяется к системе непосредственно после циркуляционного насоса, следует проверить, чтобы перед насосом сохранялся антикавитационный запас по давлению.

У выносных флажков на рис. 1 обозначены расчетные значения рабочего давления в характерных точках каждой системы (в м вод. ст).

Значение настройки предохранительного клапана принято 33 м вод. ст., напор насоса – 6 м вод. ст., емкость системы – 200 л. Разница максимальной и минимальной температур теплоносителя – 80 °С.

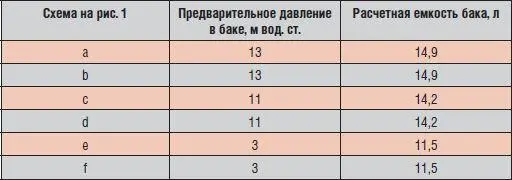

В таблице приведены расчетные характеристики мембранных баков для схем с их разным подключением.

Таблица

При установке мембранного бака в гравитационной системе отопления на верхней магистрали его следует смещать от главного стояка в сторону отопительных стояков, чтобы исключить паразитное влияние на циркуляцию остывающего в баке теплоносителя. Главный стояк необходимо оснастить воздухоотводчиком и предохранительным клапаном (рис. 1f).

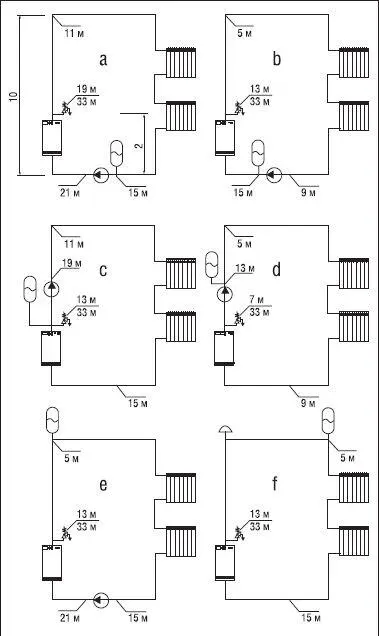

Рис. 1. Варианты подключения мембранного бака к системе отопления

Теплоноситель должен поступать в мембранный бак сверху. В этом случае отсутствует вероятность попадания воздуха в жидкостный отсек бака. Если это требование выполнить невозможно, рекомендуется соблюдать такие правила:

• точка подпитки должна находиться как можно ближе к точке подключения бака;

• при заполнении системы теплоносителем не допускается использование для выпуска воздуха автоматических воздухоотводчиков (они должны быть закрыты). Удаление воздуха из системы должно осуществляться через предусмотренные для этого штуцеры с кранами (рис. 2а) или комбинированные краны с дренажом и ручным воздухоотводчиком (рис. 2б);

• по возможности следует использовать мембранные баки, имеющие верхний патрубок для присоединения воздухоотводчика к жидкостной полости.

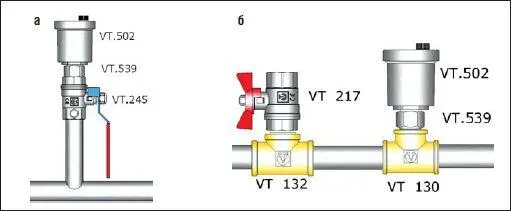

Рис. 2. Варианты организации удаления воздуха из системы с мембранным баком
