После фиксации основания следует настроить угол наклона камеры. Это можно сделать с помощью шарнира на кронштейне.

Шестигранным ключом из комплекта ослабьте соединение до того момента, когда оно станет подвижным. Настройте наклон исходя из требований по обзору и закрепите камеру в выбранном положении с помощью шестигранного ключа.

На этапе проектирования системы видеонаблюдения следует определиться с выполняемыми этой системой задачами и с количеством камер.

Важно уточнить степень детализации изображения, поскольку невозможно одновременно проводить идентификацию человека и наблюдение за скоплением масс людей. В последнем случае целесообразно использовать две камеры или более, подключенных к одному устройству записи информации (см. рис. 1.10).

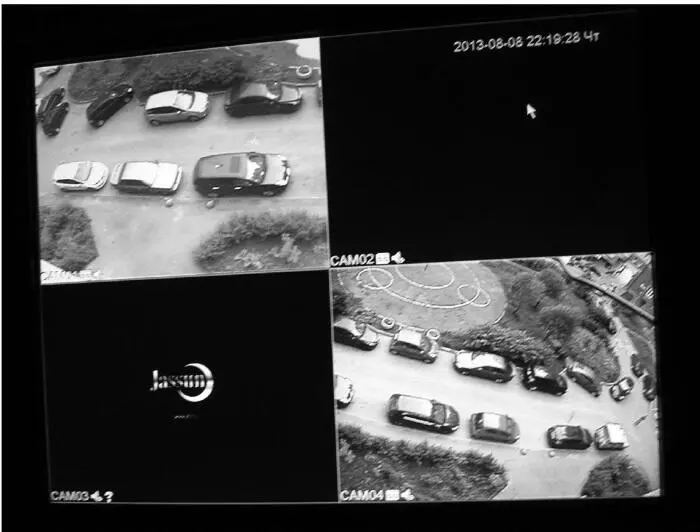

Рис. 1.10. Картинка на мониторе видеорегистратора информации с двух уличных видеокамер

Важно разделить план объекта на зоны, или локации. Такой зоной может быть область, в которой существует определенная угроза, отметить места, где легко могут быть получены высококачественные изображения отдельных участков. Необходимо знать обо всех «мертвых зонах».

Как быстро движутся объекты наблюдения? Эта информация важна при выборе видеорегистратора (параметры скорости записи).

Также имеет смысл предусмотреть возможность наращивания числа камер и учесть это в выборе видеорегистратора.

Очень важно правильно выбрать место для установки камеры.

Объект, находящийся прямо под камерой, будет находиться в «мертвой зоне». Его обнаружение будет затруднено или невозможно. Поскольку технические характеристики у всех моделей разные, проверить это только опытным путем. «Дальняя зона» не позволяет распознавать объекты по причине их малого линейного размера на экране (объекты, находящиеся очень далеко от камеры).

ВНИМАНИЕ, СОВЕТ!

Выбирайте место расположения камеры таким образом, чтобы объект интереса занимал большую часть экрана. Слишком удаленные объекты всегда сложнее опознать и распознать.

Рекомендованы следующие минимальные размеры объекта при условии трансляции в реальном времени или записи в D1 (704×576):

✓ для идентификации человека (незнакомого) рекомендуется его отображение на 100 % высоты экрана. При этом предполагается, что лицо человека (голова) составляет примерно 15 % высоты человека;

✓ для распознавания человека (знакомого) – не менее 50 % высоты экрана;

✓ для обнаружения нарушителя – не менее 10 % высоты изображения;

✓ для наблюдения за скоплением людей – не менее 5 % высоты изображения.

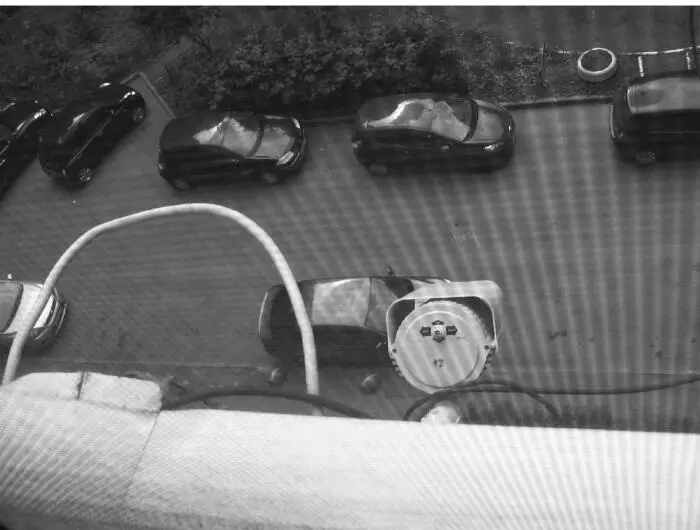

Рис. 1.11. Вид на установленную (в авторском исполнении) на стене дома видеокамеру модели Vt-131H-WIR, охватывающую обзор большей части придомовой территории

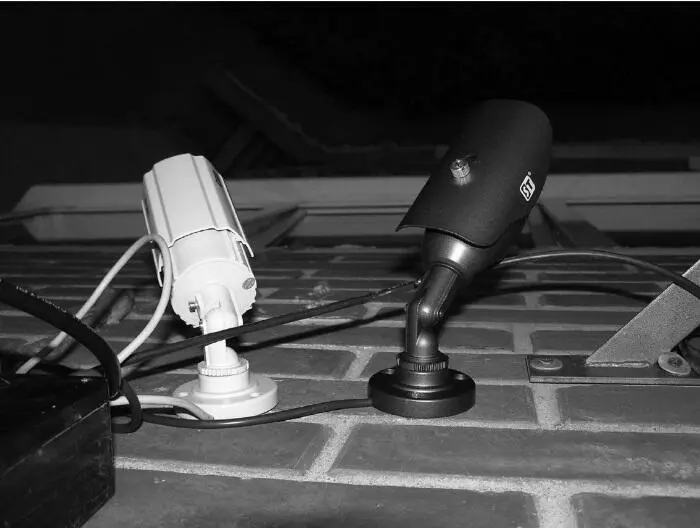

Рис. 1.12. Вид на установленные (в авторском исполнении) на стене дома две видеокамеры, охватывающие обзор большей части придомовой территории

В случае если запись ведется с разрешением, например CIF (352ґ288), следует учесть, что детализация снизится примерно в 2 раза – объекты должны наблюдаться более крупным планом.

На рис. 1.11 и рис. 1.12 представлен вид на установленные (в авторском исполнении) на стене дома две видеокамеры, охватывающие обзор большей части придомовой территории.

Дополнительные рекомендации по установке видеокамеры с точки зрения увеличения охвата территории

При установке видеокамер старайтесь не допускать следующих ситуаций:

✓ небо занимает более 20 % кадра, солнце попадает в кадр или имеются встречные источники света. В этом случае камера может некорректно измерить освещенность, и часть областей будет слишком темной;

✓ камера расположена рядом с отражающими поверхностями или направлена на них, к примеру вдоль стены. Отражение ИК подсветки от поверхности стены может вызвать «самозасветку». При необходимости наблюдения периметра убедитесь, что в ночное время отсутствует эффект «самозасветки», при наличии такового разверните камеру от стены до устранения засветки;

✓ избегайте встречной засветки, при оппозитной установке камер по отношению к источнику света: камера с ИК подсветкой, ИК подсветка, фонарь, фары и др.;
