Функция воспроизведения видеозаписи. Каждый канал можно не только включить или выключить на запись в реальном времени, но и осуществлять поиск, воспроизведение, сетевое наблюдение и т. д. Различные режимы воспроизведения позволяют выбрать любую зону изображения для увеличения картинки.

Сетевые функции. Можно через сеть проводить удаленный мониторинг в реальном времени.

Дистанционное управление PTZ. Дистанционная запись и воспроизведение в реальном времени.

Функция действия по тревоге. Возможно включение различного оборудования при помощи тревожного выхода по событию или сигналу тревоги. Интерфейсы входа и выхода тревоги имеют цепь защиты для предотвращения повреждения основного оборудования.

Коммуникационный интерфейс. Имеет интерфейс RS485, осуществляет вход тревоги и контроль PTZ.

Имеет стандартный интерфейс Ethernet, осуществляется функция удаленного доступа к сети.

Управление. Управление при помощи мышки.

1. Температура в помещении должна быть от ✓ до 5 °C.

2. Необходимо обеспечить свободное пространство 15 см вокруг оборудования для нормальной вентиляции.

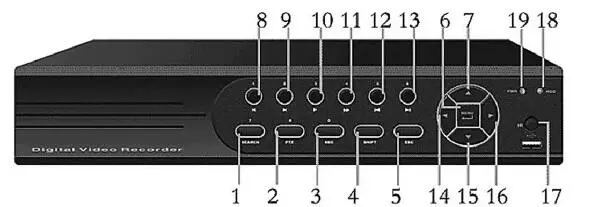

Передняя панель (4-канальный регистратор) представлена на рис. 1.14.

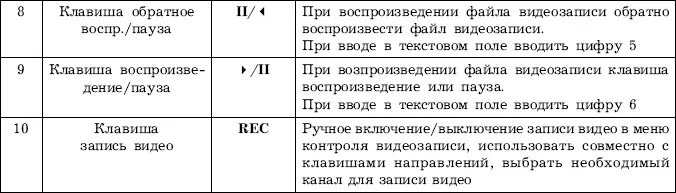

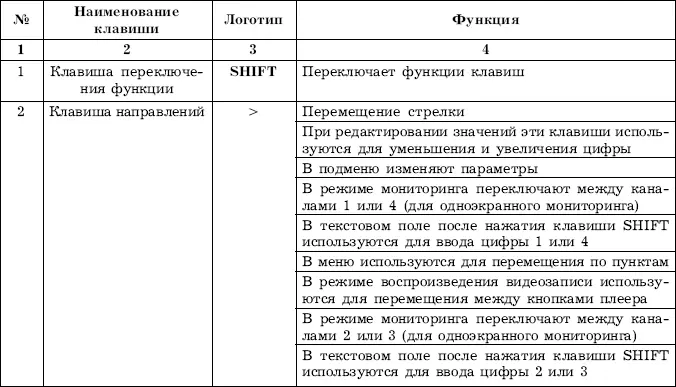

В табл. 1.1 представлен функционал клавиш видеорегистратора.

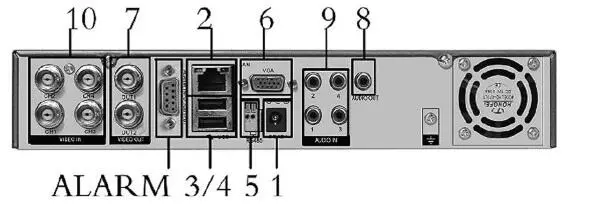

Задняя панель устройства представлена на рис. 1.15.

Рис. 1.14. Функциональное назначение клавиш на лицевой панели видеорегистратора:

1 – поиск видеозаписи / 7; – контроль PTZ / 8; 3 – контроль видеозаписи / 0; 4 – переключение функций; 5 – отмена; 6 – главное меню / ОК; 7 – вверх; 8 – переход к предыдущему файлу / 1; 9 – переход к следующему файлу / 2; 10 – замедленное / 3; 11 – ускоренное / 4; 12 – пауза или назад / 5; 13 – пауза или воспроизведение / 6; 14 – налево; 15 – вниз; 16 – направо; 17 – приемник пульта; 18 – индикатор жесткого диска; 19 – индикатор питания; 20 – выключатель питания

Рис. 1.15. Вид на заднюю панель для подключений видеорегистратора:

1 – разъем питания; 2 – сетевой интерфейс; 3 – интерфейс резервного копирования; 4 – USB-интерфейс мыши; 5 – интерфейс PTZ; 6 – VGA интерфейс; 7 – интерфейс видео выхода; 8 – интерфейс аудиовыхода; 9 – интерфейс аудиовхода; 10 – интерфейс видеовхода; 11 – тревожные вход и выход

ВНИМАНИЕ, ВАЖНО!

На передней панели отдельных моделей имеется интерфейс USB. Этот интерфейс несовместим с верхним интерфейсом на задней панели, работает только один из них. Нижний (по рис. 1.15) USB на задней панели является независимым.

Таблица 1.1

Таблица функций клавиш на передней панели

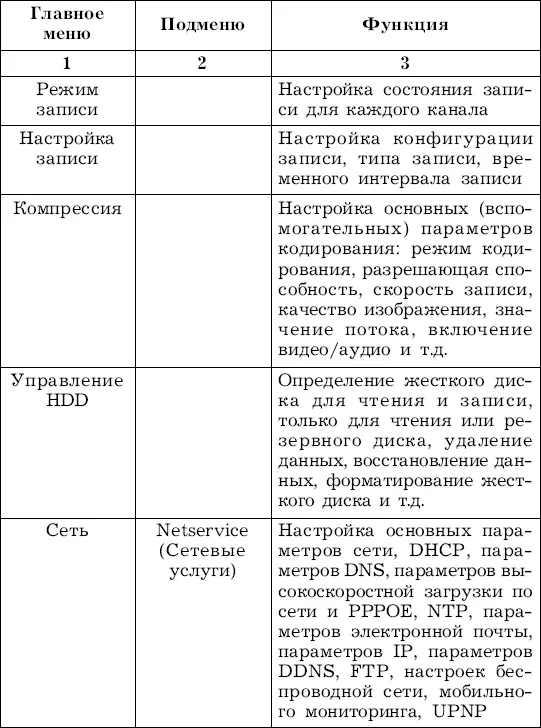

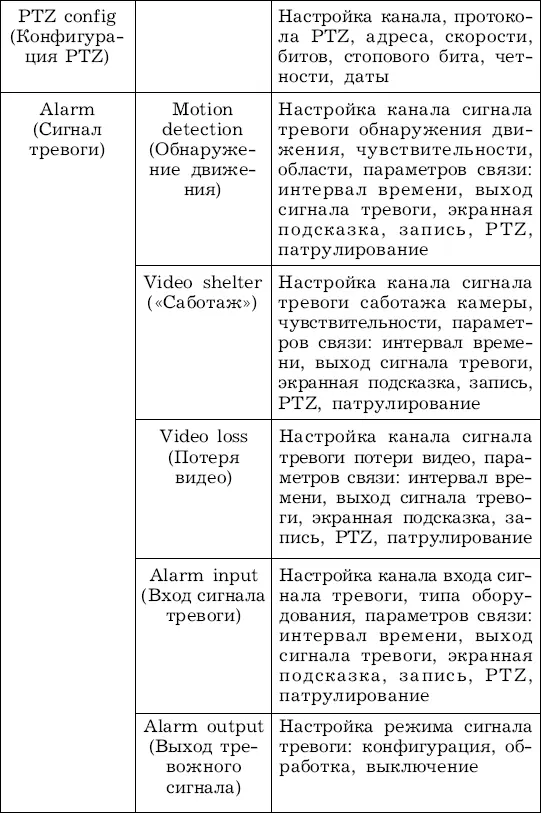

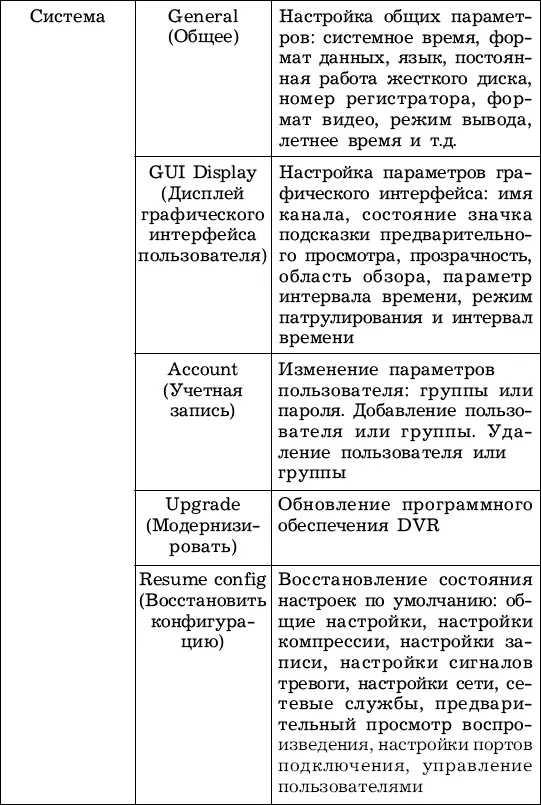

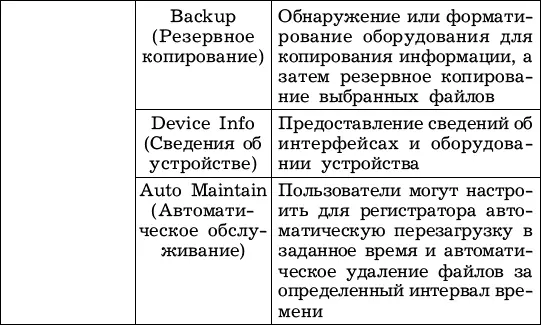

Навигация главного меню представлена в табл. 1.2.

Таблица 1.2

Навигация главного меню

Режим записи. Управляйте состоянием записи каждого канала, используя «главное меню»? «режим записи», войдите в интерфейс режима записи, а также прямо с рабочего стола с помощью контекстного меню.

Практически задайте параметры записи для канала.

При первом включении для системы устанавливается 24-часовая постоянная запись. Для изменения надо войти в [главное меню]? [настройка записи]. Этот шаг иллюстрирует рис. 1.16.

ВНИМАНИЕ, ВАЖНО!

Должен быть установлен жесткий диск для чтения и записи (комплектность зависит от опции конкретного видеорегистратора).
