Для эффективного преодоления ПВО противника «Ягуару» предстояло прорываться к цели с большой скоростью (до 1,1М на уровне моря) и на малой высоте. В таких условиях особую актуальность приобрела слабая реакция самолета на турбулентность воздуха, которой удалось добиться благодаря крылу малого размаха с высокой удельной нагрузкой. Исследования показали, что летчик достаточно легко переносил до пяти вертикальных воздушных порывов в минуту с перегрузкой 0,5д каждый. От пяти до 12,5 таких воздействий вызывали нарастающие неприятные ощущения, но еще были допустимы, а свыше этого количества приводили к невозможности пилотирования.

Опыт региональных конфликтов во Вьетнаме и на Ближнем Востоке показал, что для уничтожения точечной цели оптимальной нагрузкой являются четыре 1000-фунтовые бомбы (по 453 кг).

При этом считалось маловероятным, что удастся сделать более двух заходов на цель. В результате максимальная боевая нагрузка для типового боевого вылета должна была состоять из восьми бомб калибром 1000 фунтов.

Предусматривалась возможность ведения «Ягуаром» маневренного воздушного боя, прежде всего в целях самообороны. Поэтому он обладал большой скоростью (до 1,6 М на высоте 10972 м), хорошими разгонными характеристиками, отличной маневренностью, нес пушечное вооружение, а также управляемые ракеты класса «воздух-воздух» с ИК-головками самонаведения.

Для успешного боевого применения и минимизации потерь было решено оснастить самолет навигационной системой, способной работать без использования наземных средств и обеспечивавшей наиболее выгодный маршрут выхода на цель с высокой вероятностью ее поражения с первого захода. Не менее важным было не перегружать летчика излишней информацией и правильно распределить его внимание, для чего специально продумали компоновку кабины и удобно расположили приборы. Минимизация геометрических размеров самолета и дублирование его важнейших систем были призваны повысить живучесть новой машины.

Для быстрой переброски на удаленные ТВД или между военными базами было решено оснастить самолеты системой дозаправки топливом в полете со складной штангой топливоприемника.

В целом новый самолет получил прочную конструкцию, тонкое крыло малого размаха с высокой удельной нагрузкой, два двухконтурных реактивных двигателя, навигационную систему нового поколения и совершенную систему прицеливания с индикацией прицельной метки на лобовом стекле. Однако такая передовая система целеуказания поначалу предназначалась только для британских самолетов, а на французских она появилась лишь на последних серийных машинах и входе модернизации ранее выпущенных.

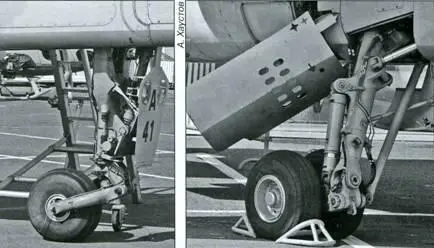

Передняя и правая основная опоры шасси

Выдвинутый правый предкрылок и левая консоль крыла

Первый прототип Е.01, представлявший собой двухместный учебно-боевой самолет для ВВС Франции, построили на заводе фирмы «Бреге» 17 апреля 1968 г. 8 сентября в центре летных испытаний в Истре летчик-испытатель Бернар Витт (Bernard Witt) совершил на нем первый полет. Уже через месяц «Ягуар» летал со сверхзвуковой скоростью, а летчики-испытатели фирм «Бреге» и ВАС совершали на нем до трех вылетов в день.

Для ускорения испытаний была составлена объединенная программа под общим руководством ВВС Франции. Это также позволило избежать дорогостоящего дублирования полетов при отработке ряда важнейших разделов программы, прежде всего в ходе исследований летных характеристик самолета. Каждый из прототипов предназначался для испытаний по отдельным направлениям. На самолете Е.01 проводилась проверка аэродинамики, устойчивости и управляемости. Перед первым полетом на нем под хвостовой частью фюзеляжа были установлены гребни, которые обеспечивали путевую устойчивость при больших углах атаки, когда киль и руль направления частично затенялись. Эти поверхности вскоре установили и на три последующих самолета, которые начали испытания без гребней. Далее они уже ставились штатно. Е.02 испытывали на флаттер, тестировали двигатели и топливную систему, на А.03 – французское навигационное, радио- и электронное оборудование, на А.04 – топливную систему и систему вооружения, на 5.06 – внешние подвески вооружения, пушки, английские радиосистемы и оборудование заправки топливом в полете, на 5.07 – британское вооружение и навигационно-прицельную систему, а на В.08 – ту же систему и проводили оценку двухместной кабины.
