Эти спецификации на "морской опытный бомбардировщик-торпедоносец" определяли создание трехместного торпедоносца-моноплана под один двигатель Мицубиси "Кинсей" или Накадзима "Хикари". Размах крыла самолета не должен был превосходить 16 м (7,5 м в сложенном положении), скорость определялась в 335 км/ч на высоте 2000 м, продолжительность полета - четыре часа при боевой нагрузке из 800-кг торпеды и семь часов без нагрузки.

Согласно этим довольно высоким требованиям, Накадзима предложила проект "тип-К" конструкции Кацудзи Накамуры. Если конкурирующая Мицубиси предложила самолет с неубираемым шасси под собственный двигатель "Кинсей" Ка-16, Накамура решил использовать убираемые с помощью гидравлики стойки шасси, несмотря на серьезные проблемы с разработкой такого устройства, бывшего для японской авиации еще в новинку. Двигатель был выбран Накадзима "Хикари"-2 - 9-цилиндровый, мощностью 700 л.с. Первый опытный самолет "типа-К" - B5N1 по нумерации имперского флота - был готов в декабре 1936 г. Фюзеляж самолета представлял собой полумонокок с клепанной, гладкой обшивкой. Моторама сварена из стальных труб. Экипаж из трех человек располагался тандемом: спереди - пилот, за ним - штурман-бомбардир и стрелок- радист. Вооружение состояло из 7,7-мм пулемета "тип 92" на подвижной установке. Бомбодержатели могли поднять одну 800-кг бомбу или три 250-кг или 800-кг торпеду. Окно бомбоприцела располагалось в корне левого крыла.

Крыло имело двухлонжеронную конструкцию с работающей обшивкой. Консоли могли складываться вручную, причем левое крыло - над правым. Элероны были по типу Фрайза. Оперение имело классическую цельнометаллическую конструкцию с тканевой обшивкой рулевых поверхностей.

Основные стойки шасси убирались гидравлически в ниши перед передним лонжероном крыла, хвостовой костыль не убирался, а тормозной гак втягивался в хвостовую часть гидравликой.

Самолет в целом имел обычную компоновку, но с такими довольно современными ему новшествами, как закрылки Фаулера, гидравлический механизм складывания крыльев и винт изменяемого шага. Сомнения консерваторов во внедрении такого большого числа новшеств были рассеяны после первого же полета самолета в январе 1937 г. Летные характеристики и управляемость самолета пришлись по душе пилотам фирмы и строевым летчикам - единственные проблемы преподнесла гидравлика. Чтобы их решить, отказались от механического складывания консолей, а закрылки Фаулера заменили на обычные. Зато вместо двигателя "Хикари"-2 было решено поставить "Хикари"-3 со взлетной мощностью выше на 10% и на 5% большей на максимале. Другие изменения включали установку винта-автомата и интегрированных крыльевых топливных баков увеличенной емкости. С этими изменениями второй опытный самолет мог уже считаться победителем в конкурсе.

Во время испытаний второй опытный B5N1 достиг скорости 370 км/ч по сравнению с 350 км/ч конкурента фирмы Мицубиси В5М1 (Ка-16) и с 330 км/ч, которую развивал Дуглас TBD, только что принятый на вооружение флота США. Если это сравнивать с 223 км/ч "Суордфиша", то можно понять в каком неприглядном положении была палубная авиация англичан. Соответственно B5N1 был объявлен победителем в конкурсе и в ноябре 1937 г был размещен заказ на производство самолета на заводе Накадзимы в Коизуми под обозначением "палубный бомбардировщик-торпедоносец морской тип 97 модель 1". Однако консерваторы среди флотских офицеров уговорили морской штаб заказать и Мицубиси В5М1 под обозначением "палубный бомбардировщик-торпедоносец морской тип 97 модель 2", указывая на возможные проблемы с эксплуатацией в строевых частях "слишком передового" самолета Накадзимы.

Но эти опасения не подтвердились - бомбардировщик Накадзимы оказался вполне надежным и уступал В5М1 только в прочности шасси, что ограничило применение первого с неподготовленных береговых взлетных полос. Серийный самолет, позже переименованный в "модель 11", нес вооружение как и у опытных машин, то есть один 7,7-мм пулемет "тип 92" на подвижной установке в распоряжении радиста и 800- кг торпеду или бомбы. В процессе службы в самолет вносились только незначительные изменения в состав радиооборудования и вспомогательных механизмов. Правда, испытания самолета в боевых условиях Китая привели к разработке новой версии с более высокими характеристиками.

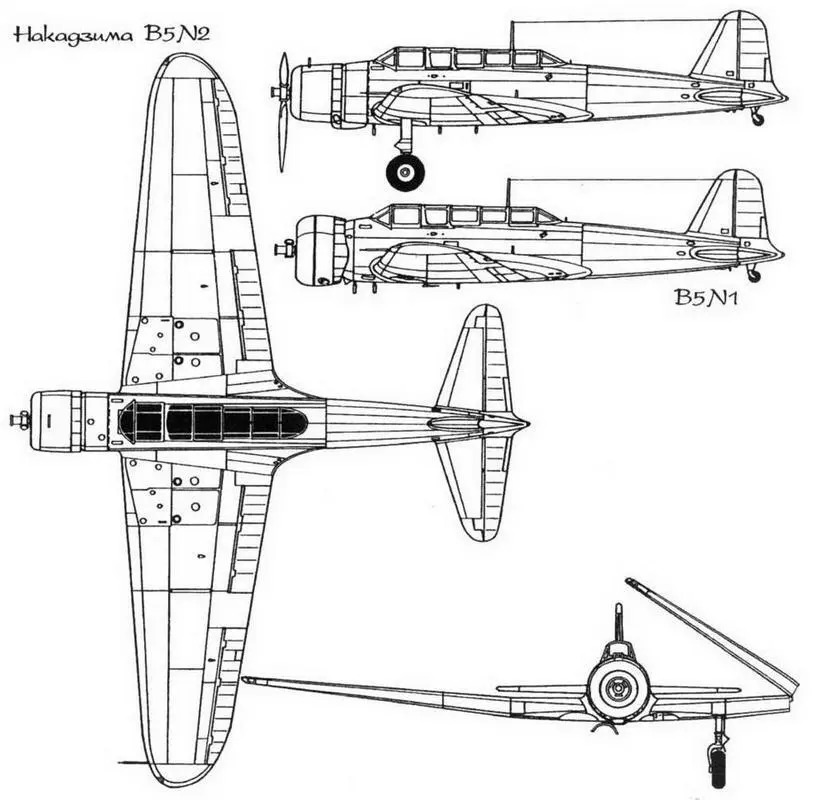

В декабре 1939 г в воздух поднялся новый B5N2 с 1000-сильным двигателем Накадзима "Сакае"-11. Внешне самолет отличался увеличенным капотом - новый двигатель представлял собой 14-цилиндровую двухрядную звезду, по сравнению с однорядным, 9-цилиндровым "Хикари"-3. Новый двигатель незначительно поднял летные характеристики самолета, зато его более высокая надежность была особенно важна в длительных полетах самолета над морем.
