Ильдар Бедретдинов - Ударно-разведывательный самолет Т-4

Лауреаты Государственной премии Совета Министров СССР, принимавшие участие в разработке центробежных и струйных насосов: В верхнем ряду слева-направо: И.В. Емельянов, А. В. Иосифов, В.Д. Борисов, В.Д. Московский, А.А. Патюков, Ю.П. Яковлев, В. В. Калачев, Ю.И. Пичугин, Л. И. Заславский: в нижнем ряду: слева-направо: А.В. Евстафьев, А.А. Попов. А.Л. Доброскоков, А.Ю. Полиновский, В.В. Малышев, В.А. Тверецкий. (Из архива Игоря Емельянова)

Одной из серьезнейших задач при создании самолета Т-4 явилась разработка силовой установки, в том числе топливной системы, надежно функционирующей при высоких температурах нагрева окружающего воздуха, возникающего при полете на скорости 3000 км/ч. Проведенные продувки натурных топливных отсеков в ЦАГИ показали, что конструктивное решение по теплоизолированию топливных баков приводят к потере запаса топлива и значительному усложнению конструкции топливных баков-отсеков и контролю их герметичности при эксплуатации.

После проведения серии исследований по аэродинамическому нагреву конструкции самолета было принято решение по использованию отсеков самолета для топлива без теплоизоляции. При этом встала задача по созданию агрегатов топливной системы, работоспособных при высоких температурах, а также обеспечение взрывобезопасности самого топлива. Разработка топливной системы была поручена специалистам ОКБ Сухого и выполнялась бригадой, руководимой И.В.

Емельяновым, а система взрыво-пожаро-безопасности создавалась бригадой А.А. Крылова. Руководство испытательным комплексом по отработке топливной системы и ее агрегатов было поручено Л.И. Заславскому.

В результате проведенных работ был решен ряд технических проблем, которые впоследствии нашли широкое применение на ряде самолетов поздней разработки.

В качестве примеров можно рассмотреть систему аварийного слива топлива с борта самолета для его облегчения до допустимого посадочного веса в случае аварийной посадки. Такая система, разработанная для Т-4, в настоящее время обязательна для применения на всех боевых самолетах.

Другой проблемой, решенной для самолета Т-4, являлась задача создания надежных насосных агрегатов, связанных в единую систему перекачки и подачи топлива к двигателям, поскольку резко возросли расходы топлива, что привело к увеличению мощности насосов, диаметра трубопроводов, массы насосов, и повысилась температура топлива, при которой должны функционировать агрегаты топливных систем.. В результате были созданы новые центробежные насосы с приводом от гидравлических турбин - ГТН-ЗА и ДЦН-66А и струйные насосы СН-6 и СН-7, которые имели малые размеры и высокую степень надежности. Разработчиком новых насосов стало ОКБ "Кристалл" совместно с МВТУ им. Н.Э. Баумана. Эта работа была высоко оценена Государственной премией Совета Министров СССР.

В условиях эксплуатации самолета на скоростях, соответствующих М=3 вследствие разогрева некоторых частей планера до 300°С, а также с целью обеспечения длительного ресурса эксплуатации с одновременным снижением веса, на Т-4 потребовались материалы и конструкции исключающие снижение прочности и обеспечивающие компенсацию температурных напряжений, вызванных неравномерным нагревом конструкции. Кроме того, вследствие нагрева обшивки планера требовалось разработать такие теплоизоляционные материалы, которые создавали бы нормальные температурные условия для экипажа. С учетом высоты полета и нагрева нужны были новые герметики для топливной и воздушной герметизации. Не менее сложным был вопрос разработки новых радиотехнических материалов. Это привело к созданию в широком масштабе новых нержавеющих сталей, сплавов титана, жаропрочных сталей и целой группы новых неметаллических материалов, а также лаков и клеев.

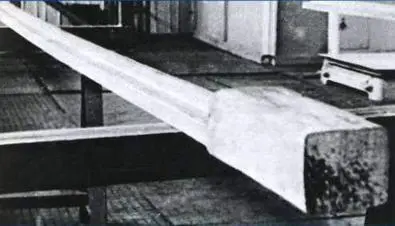

Балка из титанового сплава ВТ-22. (ОАО "ВИАМ")

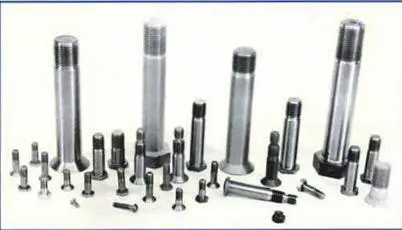

Крепеж из титанового сплава ВТ-16. (ОАО "ВИАМ")

Начало работ по выбору материалов для изделия "100" следует отнести к середине 1966 г. На заседании координационной комиссии по "сотке" от 22 ноября 1966 г. под председательством заместителя министра А. Кобзарева было принято решение: "...обязать А.Т. Туманова (тогда начальника ВИАМа) и Н.С. Чернякова подготовить и утвердить до 5 декабря 1966 г. совместный план мероприятий, предусмотрев окончание первого этапа работ по выбору материалов в декабре 1966 г., и выдать предварительные рекомендации до 15 января 1967 г." Основными конструкционными материалами были определены титановые сплавы и стали.
