Ильдар Бедретдинов - Ударно-разведывательный самолет Т-4

В 1964-65 гг. ОКБ П.О. Сухого были спроектированы и построены на ТМЗ опытные отсеки фюзеляжа и крыла для статических и тепловых испытаний.

Для определения коэффициента теплопроводности различных конструкций, теплозащиты топливных баков-отсеков и отсеков оборудования спроектированы, изготовлены и испытаны около 20 опытных панелей и 5 различных типов конструкций. Тепловые испытания проводились на специально спроектированном и построенном в кратчайшие сроки стенде в СибНИА (г. Новосибирск).

В 1964 г. Дубнинское МКБ приступило к работе над ракетой Х-33 под индексом Х-45 класса "воздух-поверхность". Учитывая сложность задач, которые возлагались на ракету, в Дубнинском МКБ совместно с большим количеством смежных предприятий был проведен колоссальный объем работ. Сама ракета не уступала по наличию сложнейших систем управления и навигации основному носителю, самолету Т-4. Так на ракете Х-45 была установлена БЦВМ "Аргон", впервые появились инерциальная система, захват и выбор цели на траектории полета. Основные решения были отработаны еще на ракете Х-33, но технологические решения и воплощение ракеты в металл проходили в Дубне. В 1965 г. был подготовлен аванпроект ракеты Х-45. В 1967 г. собрана в "металле" первая ракета Х-45 и передана в НИИАС (ныне ОАО "Государственный научно-исследовательский институт авиационных систем" (ГосНИИАС)) для отработки согласованности инерциального и радиолокационного комплекса с РЛС "Прогресс", а также для математического моделирования и отработки БЦВМ "Аргон". Всего было собрано три ракеты, которые использовались для испытаний комплекса бортовой аппаратуры, вибрационных и климатических испытаний. В разработке ракеты принимали непосредственное участие известные ученые и конструктора Дубнинского машиностроительного конструкторского бюро: А.Я. Березняк, Г.К. Самохвалов, В.А. Ларионов, А.И. Мякотин, Б.И. Маков, Р.Ш. Хайкин, О.В. Мельников, А.Н. Новиков, Я.Ж. Батанов, В.И. Белов, Н.П. Могутов и др.

Л. И. Бондаренко. (Ильдар Бедретдинов)

Р.И. Штернберг. (ФГУП ".НИЦ "ЦАГИ")

Рисунок самолета №24 по схеме на стр. 20. (Михаил Дмитриев)

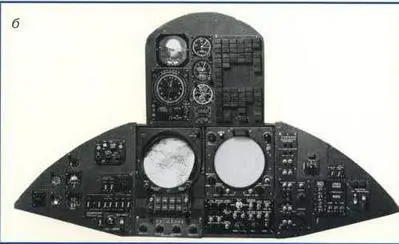

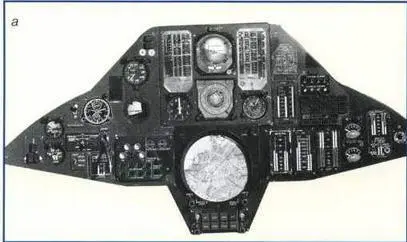

Первый вариант кабины самолета "100": а - кабина летчика; б - кабина штурмана. (ОАО "ОКБ "Сухого")

В 1965-66 гг. в ОКБ и на ТМЗ продолжалась интенсивная работа по созданию ударно-разведывательного самолета Т-4.

Задача по созданию самолета, способного совершать длительный полет со скоростью, соответствующей М=3 заставила ОКБ П.О. Сухого и институты ГКАТ с особой тщательностью подойти к облику аэродинамической компоновки "сотки".

Из всего многообразия аэродинамических компоновок машины, рассчитанных и прошедших трубные испытания, наиболее приемлемыми считались две основные:

- первоначальная аэродинамическая компоновка, в которой двигатели размещены в двух разнесенных мотогондолах под консолями крыла;

- вторая компоновка, "пакетная", в которой все четыре двигателя размещены в одной гондоле под фюзеляжем и крылом.

В проектном отделе конструкторского бюро шла работа по выбору аэродинамического облика Т-4. В то же время проводилась конструктивная разработка агрегатов фюзеляжа, расчет веса, определялось направление экспериментальных и опытных работ. В частности, поиском оптимального продольного набора фюзеляжа занимался Ю.А. Рябышкин, конструкцией воздухозаборника и тонкостенных днищ топливных баков - Л.Р. Бальшин, двигательным отсеком - А.В. Михайлов, вопросами прочности - С.В. Чиминов.

В конце 1965 г. конструктором Л.И. Бондаренко совместно с аэродинамиками ОКБ была разработана пакетная компоновка, обеспечивающая увеличение аэродинамического качества на крейсерском режиме полета с 5,7 до 6,2. Она была утверждена ЦАГИ и ЦИАМом и принята как основная для дальнейших работ.
