Игорь Приходько - Истребитель-бомбардировщик Су-17

Вооружение Су-20 в комплектации «Б» соответствовало старому Су-7БМК, управляемые ракеты и атомная бомба не предусматривались. Вместо СППУ самолет мог нести до четырех унифицированных пушечных контейнеров УПК-23-250 с пушками ГШ-23Л. Кроме того, изменили оборудование госопознавания и поставили старую радиостанцию Р 802В все с той же «семерки».

На базе этой экспортной машины в 1973 году был создан и опробован В. Кречетовым опытный С-32МК (это! же индекс в серии был присвоен самолету Су-20). Он имел старое крыло от Су-7БМК, а все остальное —от «двадцатки». Надеялись, что меньший вес и мощный двигатель повысят характеристики, а стоимость и эксплуатационные расход!»! заметно снизятся. Но работы в этум направлении были быстро свернуты Заказчики требовали новейшую технику, большинство получало оружие в кредит и не особенно беспокоилось о его стоимости.

Су-17М первых серий выпуска. При доработке крыльевых гребней в строю часто ограничивались только увеличением площади наружной пары, без установки дополнительных внутренних перегородок

Су-17М2 раннего выпуска.

В начале семидесятых для ударной модификации самолета МиГ-23 был создан ряд перспективных специализированных образцов оборудования, в том числе навигационный комплекс КН 23 и лазерный дальномер (в отечественной терминологии — оптический квантовый генератор) «Фон». Бурно развивалось и управляемое оружие В 1972 году элементы РЭО, опробованные па МиГе, установили и на новую модификацию Су-17, а через год она вышла на испытания

Фюзеляж был снова переделан. Носовую часть удлинили на 200 мм и немного сузили канал воздухозаборника. Это позволило увеличить запас керосина на 200 литров и расширить тесноватую кабину летчика. Живучесть топливной системы улучшили, организовав наддув фюзеляжных баков азотом.

На самолете установили навигационный комплекс КН-23, состоявший из инерциальной курсовергикали ИКВ доплеровского измерителя скорости и сноса ДИСС-7 «Поиск» (в обтекателе под носовой частью), системы воздушных сигналов, пульта ввода данных и аналогового вычислителя В-144. Совместно с новыми РСБН-6С «Ромб-К» и САУ-22М, система КН-23 обеспечивала автоматический полег по маршруту с гремя поворотами и выход на цели».

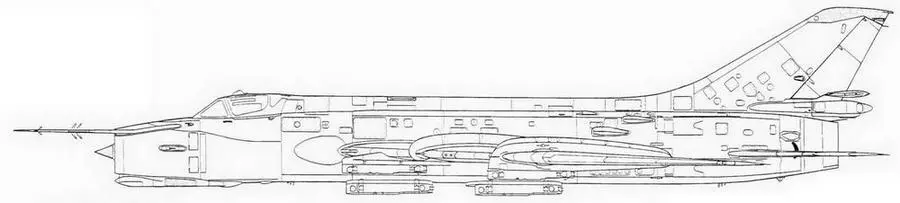

Су-17 (С-32 85-й серии)

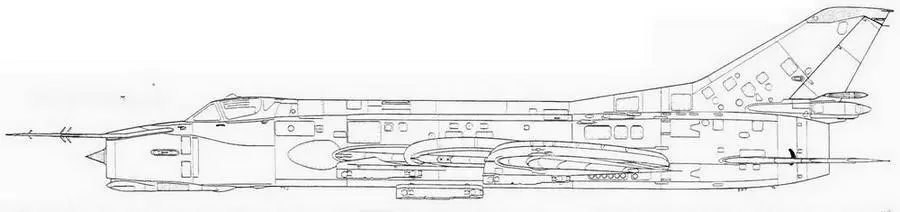

Су-17 (С-32 92-и серии)

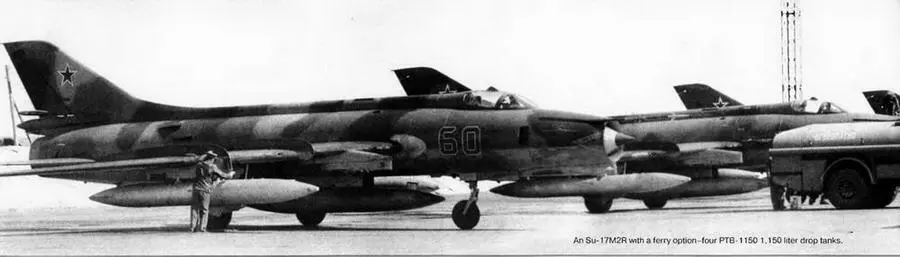

Су-17М2Р с перегоночным вариантом подвески-четырьмя ПТБ 1150.

Су-17М2 доработанный под систему госопознавания «Пароль».

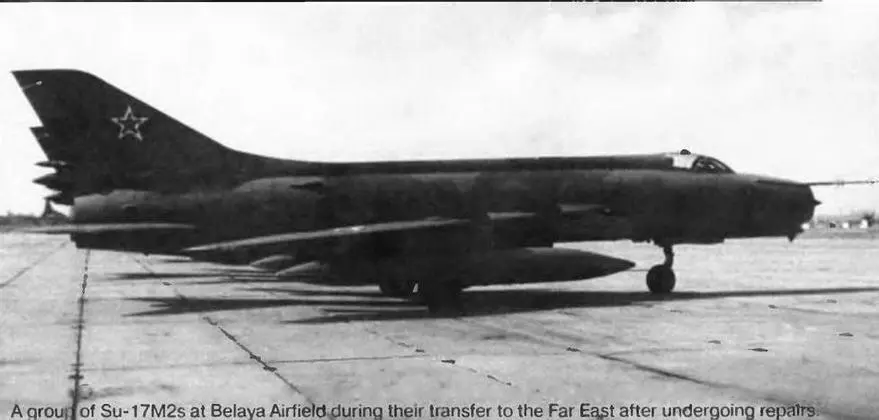

Группа Су-17М2 на аэродроме Белая во время перегона на Дальний восток после ремонта.

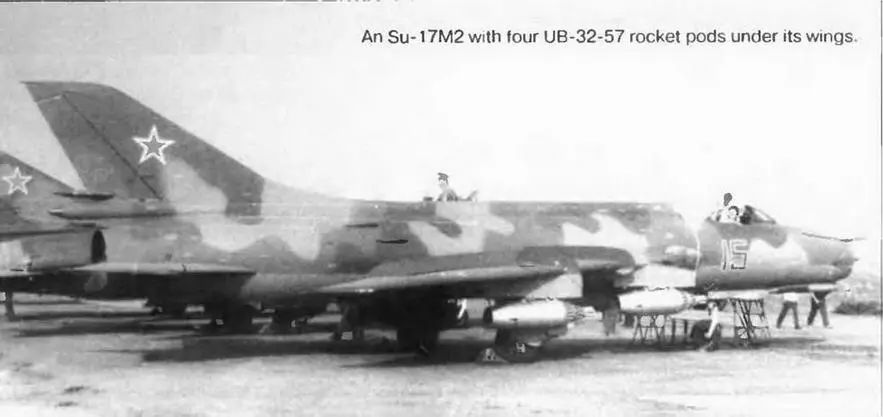

Су-17М2 с четырьмя блоками УБ-32-57 под крылом.

Кроме того в память В-144 заносились и координаты четырех аэродромов посадки. САУ автоматически выводила самолет в район ВПП и выполняла снижение до высоты 50-60 метров, саму посадку летчик выполнял вручную.

Применявшийся ранее радиолокационный ответчик СОД-57М уступил место новому СО-69. Уже в ходе строевой эксплуатации ответчик «свой-чужой» СРО-2М был заменен современной аппаратурой общевойсковой системы «Пароль».

В контейнере нового подвижного конуса воздухозаборника разместили дальномер «Фон-1400», определявший расстояние до цели с точностью до нескольких метров в пределах от 400 до 5000 м Аппаратуру «Дельта НГ» вынесли в подвесной контейнер под крыло В перекомпонованной кабине появились прицел АСП 17С (изделие С-17, разработанное на заводе «Арсенал» в Ленинграде специально для Су-17М2) и бомбардировочный прицел ПБК-3-17С.

В дополнение к прежнему вооружению, была обеспечена возможность применения новейшей ракеты класса «воздух-поверхность» Х-25, созданной в ОКБ «Звезда» при деятельном участии фирмы Сухого К осени 1973 года это изделие прошло испытания па доработанных Су-7БМ и Су-17М как авиационный ракетный комплекс Су- 17МКГ и выпускалось серийно.
