Авиация и время 1998 05

Создавая "Звено-5", И-Z и ТБ-3 оснастили специальными фермами

When developing the concepts "Zveno-5", И-Z and ТБ-3 were equipped with special frames

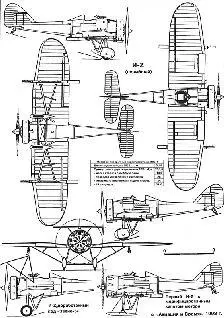

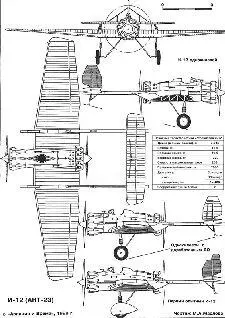

Краткое техническое описание истребителя И-Z Схема самолета - подкосный низкоплан.

Фюзеляж - металлической конструкции. Каркас центральной его части и моторама представляют собой ферму, сваренную из хромомолибденовых труб. Хвостовая часть - полумоно-коковой конструкции, крепится к центральной четырьмя узлами, верхние, накладки которых выступают в поток, i Поперечный набор хвостовой части фюзеляжа образуют 11 шпангоутов эллиптической формы, последние четыре из которых интегрированы с конструкцией киля. Обшивка фюзеляжа дюралевая.

Крыло - двухлонжеронное, поддерживается снизу стальными подкосами каплевидного сечения с контрподкосами. Конструкция крыла опытного самолета была выполнена сварной из нержавеющей стали (Энерж-7). Серийный истребитель, согласно отчету по испытаниям И-Z №39010, имел крыло деревянной конструкции. Лонжероны коробчатого сечения, поперечный набор - 22 фанерные нервюры. Обшивка в обоих вариантах полотняная. Профиль крыла - «Геттинген-436». На опытном в районе установки пушек на крыле имелись дюралевые накладки.

Хвостовое оперение - дюралевое. Обшивка оперения, исключая носок киля (на опытном самолете - киль целиком), выполнена с наружными подкрепляющими зигами. Стабилизатор снабжен подкосами.

Шасси состоит из стальных стоек с резиновой пластинчатой амортизацией и сквозной оси с колесами размером 750x125 мм. Посредством стержней и лент-расчалок шасси связано с крылом. Хвостовая опора -ориентирующийся костыль с резиновой амортизацией.

Силовая установка включает звездообразный девятицилиндровый двигатель воздушного охлаждения М-22. Головки цилиндров на опытной машине закрывались индивидуальными обтекателями, на серийных -кольцом Тауненда.

Стрелковое вооружение - пулемет ПВ-1 калибра 7,62 мм, установленный в фюзеляже справа перед пилотом, с синхронизирующей установкой ПУЛ-9.

Пушечное вооружение - две АПК-4 (или АПК-4бис) калибра 76,2 мм, подвешенные под крылом вне диска винта. На первых И-Z пушки устанавливались в зонах между подкосами и контрподкосами. Впоследствии, в ходе серийного производства пушки установили с наружной стороны подкосов. Каждая пушка снабжалась цилиндрическим магазином на 6 снарядов (седьмой снаряд находился в стволе) и автоматическим механизмом перезарядки. Подача снарядов осуществлялась через дульный срез орудия.

Михаил А.Маслов/ Москва Фото и схемы из архива автора

"Безоткатку" - на самолет!

Попытки установить динамореактив-ные пушки на самолет предпринимались еще в период первой мировой войны, когда авиационные вооружения только зарождались. Так, трехдюймовую "безот-катку" предлагал установить на аэроплан полковник русской армии Гельвиг. Осенью 1916 г. под Петроградом велись испытания 70-мм ДРП конструкции М.Д.Рябушинского. В начале 20-х годов в советской России уже несколько конструкторских групп разрабатывали пушки такого типа. К этой теме в 1923 г. обратился и Л.В.Курчевский,в то время молодой, но уже достаточно известный конструктор, имя которого фигурировало в списке изобретателей, составленном научно-техническим отделом ВСНХ еще в 1920 г. Предложенная им пушка для уменьшения отдачи была снабжена в казенной части конусной насадкой, выполненной по типу сопла Лаваля. Предложение нашло понимание у руководства Красной Армии. Две его пушки были изготовлены и вполне успешно прошли полигонные испытания. Годом спустя идеями Курчевского заинтересовался Главнокомандующий Вооруженными силами республики С.С.Каменев. Вскоре специальное совещание под его руководством дало "зеленый свет" дальнейшим работам, в частности, предполагалась установка ДРП на самолет Юнкере J-13. Но вскоре Курчевского обвинили в растрате казенных денег, полученных под один из его очередных проектов (вертолет). Он был осужден на пять лет и отправлен на Соловецкие острова.
