Увеличение грузоотсека повлекло перекомпоновку топливной системы, емкость которой несколько уменьшилась; для запуска двигателя ракеты, его прогрева и вывода на режим в фюзеляже установили дополнительный бак на 500 кг керосина, соединявшийся с топливной системой Х-20 магистралью с отсечными клапанами, перекрывавшимися перед пуском. Для энергообеспечения аппаратуры ввели дополнительные более мощные преобразователи в электросистеме переменного тока.

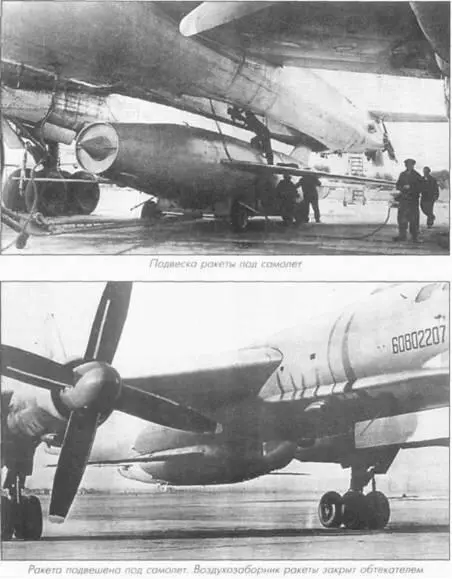

Размещение тяжелой ракеты вызвало значительные переделки фюзеляжа, затронувшие и ряд силовых элементов. Их работу под действием изменившихся нагрузок исследовали с помощью специальных упруго-подобных моделей из плексигласа, визуально демонстрировавших распределение напряжений и силовых потоков в конструкции. Постройка опытных ракетоносцев осуществлялась куйбышевским авиазаводом №18, где были использованы два стоявших в стапелях Ту-95 №401 и 404. Переделка началась 1 марта 1955 года, спустя всего год после выдачи задания. Закончилась она 31 октября. Лидерный самолет поднялся в воздух 1 января 1956 года, летом к нему присоединилась и вторая машина. На них и были проведены заводские испытания комплекса, проходившие в три этапа с отработкой самого носителя, подготовке к пускам его систем и наладке аппаратуры управления комплекса и самонаведения ракеты. Заводские испытания Ту-95К завершились 24 января 1957 года.

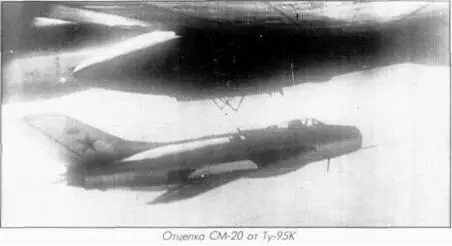

Для летной отработки систем беспилотного изделия использовались два серийных истребителя МиГ-19, переоборудованных ОКБ-155 в самолеты-аналоги СМ-20/I и CM-20/II (на большинстве пишущих машинок того времени не было латинской «двойки», и вторая машина в ряде документов проходила как СМ-20П, что впоследствии вызвало версию о том, что один из аналогов был пилотируемым, а другой - беспилотным). На самом деле обе машины были пилотируемыми. Их оборудовали узлами подвески под носитель и комплектом бортовой аппаратуры радиоуправления, размещенной вместо одного из баков и в обтекателе под фюзеляжем. Аналоги, близкие по массо-габаритным и летным характеристикам к Х-20, в первых полетах взлетали с аэродрома, а затем поднимались в воздух на Ту-95К и после сброса выполняли полет с помощью системы управления К-20, отрабатывая характерные режимы. В этих полетах их пилотировали летчикииспытатели Амет-Хан Султан и В.Г.Павлов.

В течение 1957 года самолеты-аналоги совершили 27 полетов с самостоятельным взлетом и 32 - со сбросом с носителя. С их помощью исследовалась также помехозащищенность системы управления, для чего на полигоне во Владимировке летом 1958 года выполнили 9 полетов с имитацией радиопротиводействия. Всего же пара СМ-20 выполнила более 150 испытательных полетов по программе К-20.

Летом 1957 года начали испытания самолетов-снарядов Х-20. Они продолжались с 6 июня 1957 года по 29 июля 1958 года. От ОКБ-155 всеми испытаниями по беспилотной тематике руководил П.А.Шустер. При обработке данных, решении вопросов динамики и траектории использовалась первая в стране БЭСМ-1, находившаяся в Институте точной механики АН СССР, а весной 1959 года первая такая вычислительная машина появилась и в лаборатории ОКБ. Испытания Х-20 шли удовлетворительно, без существенных дефектов системы. Вместе с тем имелись претензии к дальности и точности: в первом пуске 17 марта 1958 года ракета не вышла на маршевую траекторию из-за неисправности ПВД и отказа статоскопа - прибора, выдерживающего заданную высоту, не была достигнута и установленная дальность. В апреле был произведен следующий пуск, а в июле - еще два, после чего последовало решение о передаче комплекса К-20 на госиспытания. Летом 1958 года Ту-95К и Х-20 демонстрировали Н.С.Хрущеву, посетившему ЛИИ. Глава государства благосклонно оценил увиденное, что было немаловажно для судьбы проекта (для ОКБ-23 Мяси-щева такой визит завершился скорым расформированием).

Совместные госиспытания начались 15 октября 1958 года и завершились спустя год, 1 ноября 1959 года. В их рамках выполнили 16 пусков Х-20, из которых зачетными признали 1 1, хотя и с оговорками по точности, не дости

гавшей заданной. Недостатки были выявлены также в работе силовой установки и бортовой аппаратуры. То и дело на высоте не хотел запускаться двигатель, замерзавший на высоте до -40° С. Обычный керосин в переохлажденном состоянии не воспламенялся, и для запуска на самолете оборудовали систему подпитки с бачком пускового топлива - бензина Б-70, а сам двигатель оборудовали системой розжига. Повышая запас устойчивости, доработали воздухозаборник и конус входного устройства, расширили канал подачи воздуха к двигателю.
