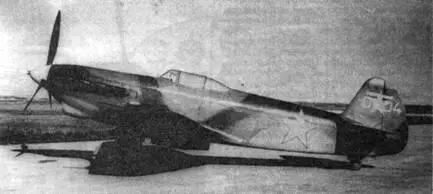

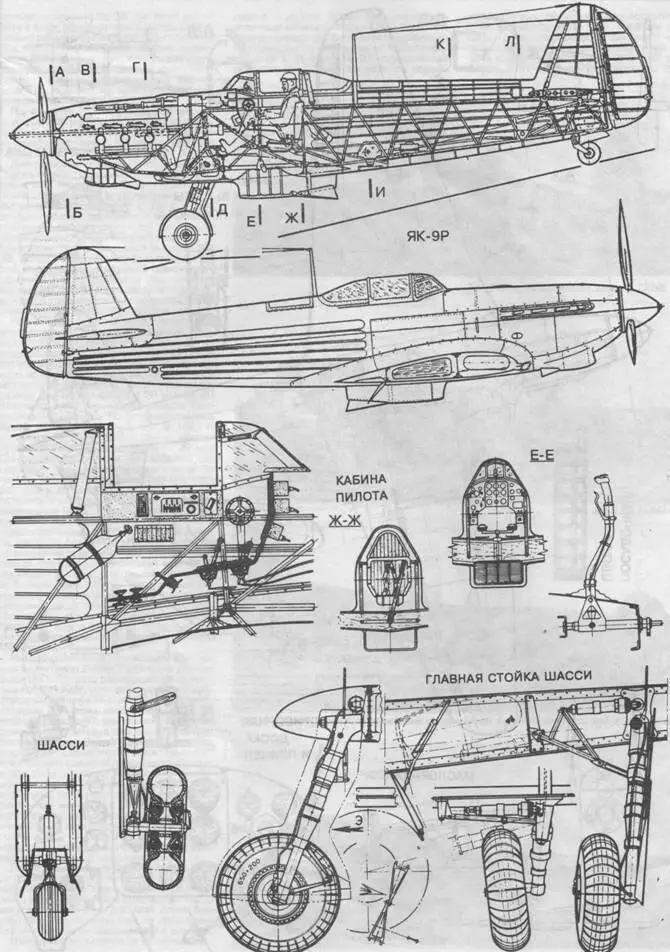

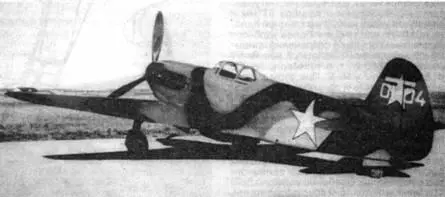

Як-9Р (01-04, 1942 г.)

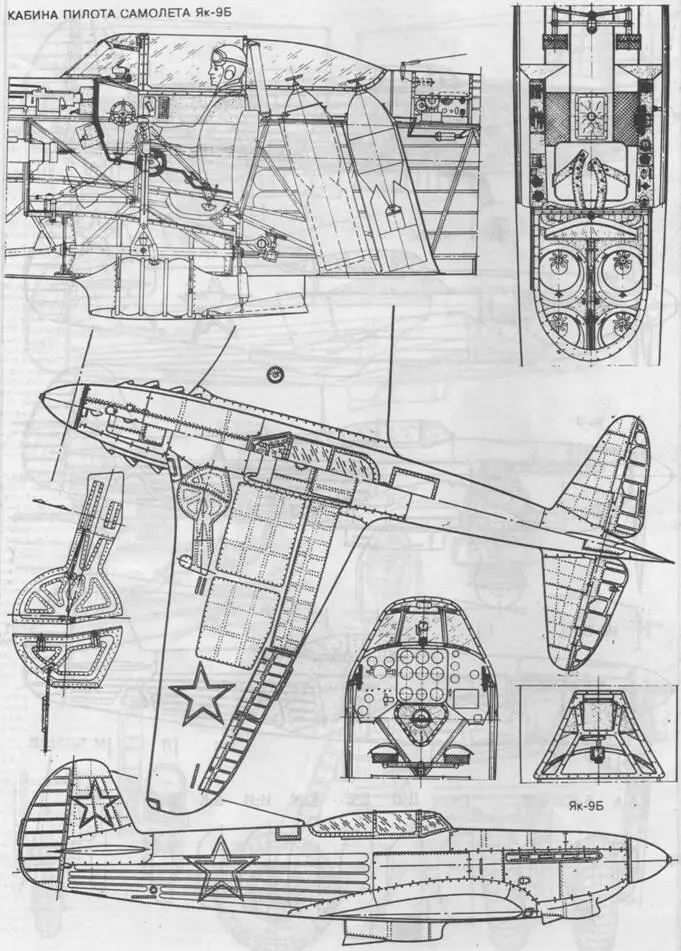

Передобычными бомбардировщиками и штурмовиками Як-9Б имел одно очень важное преимущество: освободившись от бомбового груза, он вновь превращался в грозный истребитель Як-9.

Для закабинного отсека Як-9 нашли и другие варианты использования: разместив в нем аэрофотоаппарат АФА-И, самолет превратили в разведчик Як-9Р, выпускавшийся серийно с 1944 г. Без особого труда в закабинном отсеке восстановили вторую кабину со спаренным управлением, подобно учебному Як-7, превратив Як-9 в вывозной вариант Як-9В. Когда из задней кабины убрали второе управление, получился совсем необычный для истребителя вариант, названный «Курьер». Этот самолет предназначался для скоростных перелетов представителей командного состава армии.

Но главной заботой конструкторского коллектива оставалось повышение боевых качеств истребителя и, в первую очередь, усиление его вооружения. Последовательным развитием концепции пушечного истребителя стали Як-9У и Як-9П с мотором М-105ПФ. На Як-9У устанавливались две пушки калибра 20 мм. Як-9П отличался тем, что на нем вместо синхронного пулемета УБ устанавливалась пушка ШВАК калибра 20 мм. В 1945 г. появился Як-9С с одной 23-мм мотор-пушкой и двумя синхронными по 20 мм. Одновременно с таким же составом вооружения проходил испытания и Як-9У (о нем см. ниже), оснащенный уже мотором ВК-107А в 1650 л. с. Все эти истребители остались в опытных образцах, а серийно выпускался Як-9Т, отличавшийся от стандартного Як-9 пушкой калибра 37 мм и сдвинутой назад на 400 мм кабиной пилота, что было сделано для более удобного размещения орудия и сохранения приемлемой «центровки». Взлетный вес Як-9Т составлял 3060 кг, т. е. примерно на 200 кг больше, чем у Як-9. При этом максимальная скорость и дальность полета изменились мало, но несколько ухудшились скороподъемность и маневренность. В боезапас пушки входили 32 патрона, а комплект вооружения дополнял пулемет калибра 12,7 мм.

Истребители Як-9Т проходили войсковые испытания летом 1943 г. на разных фронтах в составе различных авиационных соединений. Особенно успешно действовали летчики 16-й воздушной армии, которые за месяц испытаний, имея 34 истребителя Як-9Т, уничтожили 49 гитлеровских самолетов, в том числе 20 истребителей Фокке-Вульф-190. Свои потери составили 12 самолетов. Фронтовые летчики высоко оценили новый истребитель и при этом отмечали, что Як-9Т в основном сохранил летные характеристики серийного Як-9, несколько уступая в вертикальном маневре и значительно превосходя в силе оружия. Прицельный огонь можно было вести только короткими очередями в 2-3 патрона, при этом для надежного поражения противника требовалось всего 1-2 попадания.

После установки на Як-9Тпушки калибра 37-мм истребители противника стали избегать лобовых атак истребителей Яковлева. И для этого были основания. Так, 2 августа 1943 г. при лобовой атаке был сбит ФВ-190, причем одного попадания хватило, чтобы он рассыпался в воздухе.

Войсковые испытания Як-9Т прошел успешно. В отчете особо подчеркивались отличные качества пушки ОКБ-16, и был сделан вывод о необходимости установки этого орудия на всех типах истребителей. Начиная с 1943 г., Як-9Т, оснащенный мотором ВК-105ПФ, выпускался серийно. Всего за годы войны было построено 2748 самолетов этого типа. Не была забыта и рекомендация об установке 37-мм пушки на других типах истребителей. В 1944 г. был разработан Як-9УТ - истребитель с 37-мм пушкой и мотором ВК-107А, а в 1945-м - трехпушечный Як-ЗТ, на котором в развале цилиндров мотора была установлена новая пушка Н-37.

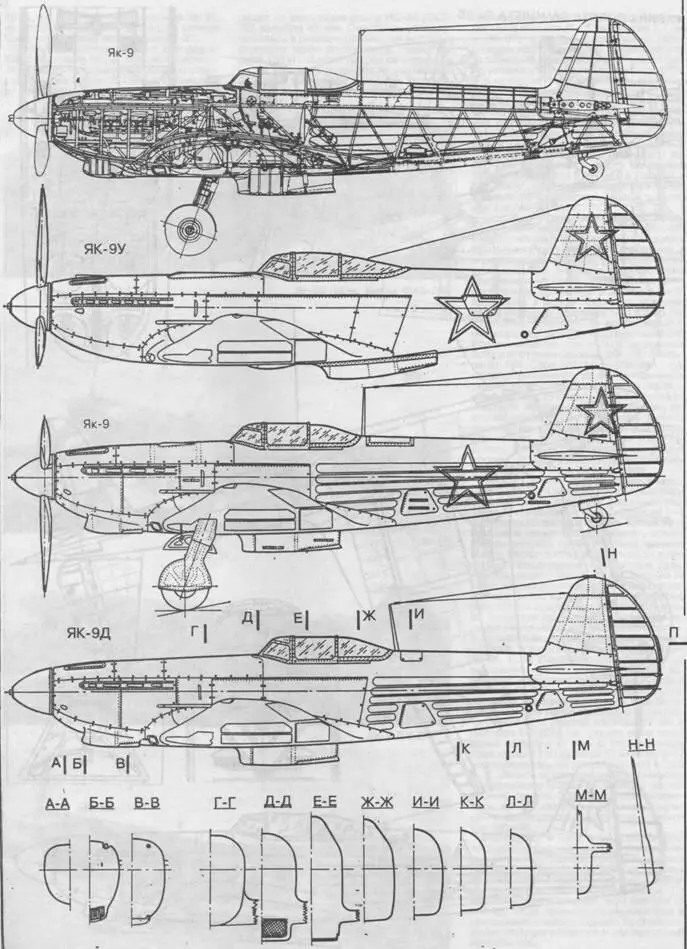

Як-9У с металлическим крылом (1946 г.)

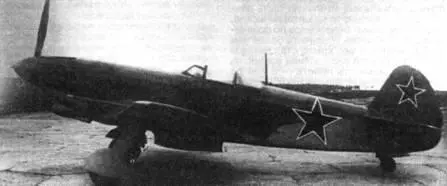

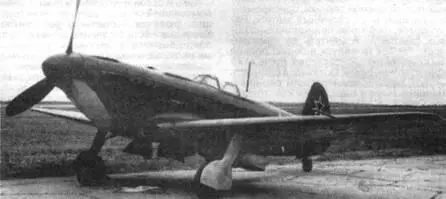

Як-9ДЦ (1944 г)

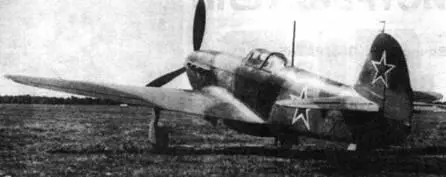

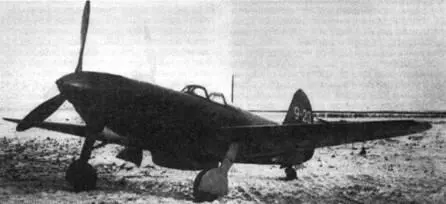

Як-9-23 со смешанным пушечным вооружением (испытания трех видов воружения,

1944 г.)

Успешное использование в воздушных боях пушки НС-37 показало целесообразность создания еще более крупнокалиберных пушек. В 1944 г. коллектив, возглавляемый А. Э. Нудельманом, передал на испытания пушку НС-45 (ОКБ-16) калибра 45 мм. Она также устанавливалась в развале цилиндров мотора и стреляла через втулку винта. Пушка весила 153 кг, каждый патрон со снарядом - 1,9 кг, скорострельность составляла 260-280 выстрелов в минуту. Особенностью пушки, позволившей сохранить сравнительно небольшой вес, был тонкостенный ствол (3,75 мм против 7,1 мм у НС-37) и малый радиальный зазор между стволом и валом редуктора, составлявший всего 0,75 мм. Это позволило установить пушку на истребитель Як-9 с мотором ВК-105ПФ без серьезной доработки редуктора двигателя. Сила отдачи новой пушки составляла 7 тонн, что потребовало существенного усиления конструкции истребителя. Як-9К - так назывался новый истребитель с пушкой НС-45 - имел взлетный вес 3246 кг при запасе топлива как у дальнего Як-9Д. При этом его скорость на высоте 3700 м составляла 573 км/ч, а у земли - 518 км/ч. Высоту 5000 метров Як-9К набирал за 6,5 минуты. Запаса топлива хватало на 1300 км.
