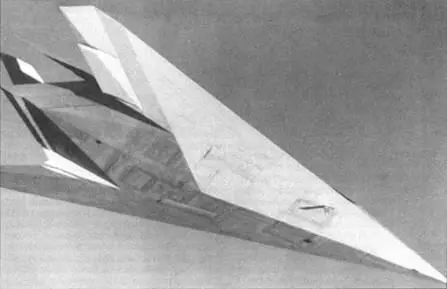

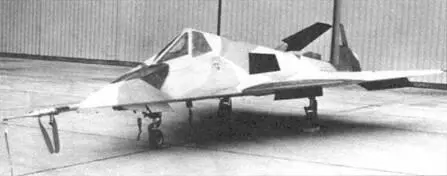

Первый (вверху) и второй экземпляры опытного самолета Have Blue

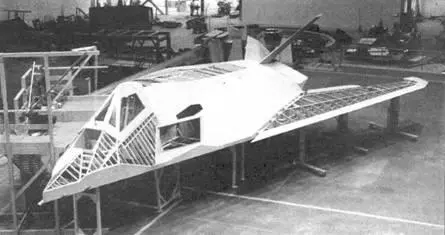

Полноразмерный деревянный макет F-117A, 1979 г.

SR-71 и U-2 обычно относят к первому поколению малозаметных самолетов, представителем второго считается F-117A. Его созданию предшествовали длительные научно-исследовательские и опытно-конструкторские работы (НИОКР), которые велись в США с 1965 г Стимулом для них стало появление в Советском Союзе ЗРК С-75 и С-125, продемонстрировавших во Вьетнаме и на Ближнем Востоке неожиданно высокую эффективность. Надежды американцев на бортовые средства РЭП не оправдались - ЗРК быстро совершенствовались и, кроме того, контейнеры с аппаратурой «съедали» часть боевой нагрузки самолетов. В 1972-73 гг. в США испытали выполненный, в основном, из пластика четырехместный гражданский поршневой самолет «Игл», построенный фирмой «Уиндекер», и его дальнейшее развитие - опытный YE-5A, имевший обшивку из стеклопластика и внутреннюю конструкцию, в которой были применены РПМ. Испытания прошли успешно, и в 1973 г. ВВС США совместно с Управлением перспективных исследований министерства обороны (DARPA - Defense Advanced Research Projects Agency) приступили к секретным углубленным проектным исследованиям, направленным на создание реактивного малозаметного боевого самолета. Ведущим авиационным концернам было направлено специальное задание, на которое откликнулись «Боинг», «Грумман», «LTV», «Макдоннелл-Дуглас» и «Нортроп». В число получивших задание фирм «Локхид» не попала, поскольку в течение предыдущих 10 лет истребителями не занималась. Но она все же представила на рассмотрение DARPA свое инициативное предложение, которое наряду с проектом фирмы «Нортроп» в ноябре 1975 г. было выбрано для дальнейших работ по самолету XST (experimental Stealth Technology - экспериментальная техника малой заметности). Все дальнейшие работы по «стелсам» на фирме «Локхид» поручили Отделению по перспективным разработкам, расположенному в г. Палмдейл, шт. Калифорния и полуофициально называемому «Сканк Уоркс». Именно там ранее были созданы SR-71 и U-2.

Техническое задание на самолет XST предъявляло жесткие требования, прежде всего, к величине его ЭПР. Анализ показал, что применением только РПМ и отдельных «малозаметных» элементов конструкции обойтись уже не удастся, требуются принципиально новые решения. Реальный выход заключался в широком использовании малоотражающих форм, Если ранее обводы самолета определялись, в основном, аэродинамикой, то теперь она должна была отступить на второй план, а главенствующее положение в выработке конфигурации планера следовало придать снижению его отражательной способности. К тому времени наиболее сильные отражатели электромагнитной энергии были уже известны. Это так называемые зеркальные (блестящие) точки, отражающие энергию точно в направлении, откуда волна пришла, стыки поверхностей, действующие как уголковые отражатели, а также острые кромки несущих поверхностей самолета. Таким образом, мапоотражающая конфигурация планера должна была отличаться интегральной компоновкой с минимальным числом кромок и отсутствием выступающих элементов. Для этого следовало обеспечить плавное сопряжение крыла и фюзеляжа, внутри которого разместить двигатели и целевую нагрузку, исключить вертикальные плоские поверхности или максимально уменьшить их размеры (это самые сильные бортовые отражатели, тж. облучение самолета наземными РЛС происходит, как правило, под пологим углом), а кили, если они сохранены, отклонить от вертикали, предотвратить непосредственное радиолокационное облучение компрессоров двигателей путем применения искривленных каналов воздухозаборников и т.д.

Вообще говоря, в наибольшей степени этим требованиям удовлетворяет схема «летающее крыло» с традиционно плавными обводами, которая, помимо малоотра-жающей конфигурации, отличается большими внутренними объемами для размещения двигателей и нагрузки. В США подтверждение малой ЭПР такой компоновки впервые получили еще в конце 1940-х гг., когда облучали бомбардировщик «Нор-троп» YB-49 береговым радиолокатором системы ПВО, расположенным южнее Сан-Франциско. Позднее в ходе маневров НАТО американцы отмечали сложность радиолокационного сопровождения другого «летающего крыла» - английского бомбардировщика «Вулкан», который по размерам не уступал В-47, но имел в несколько раз менее мощный отраженный импульс.
