37 под крылом. По предложению военных решили в серии изменить профиль крыла и отказаться от ДРП - перейти сначала на пулеметы ШКАС, а затем на пушки ШВАК.

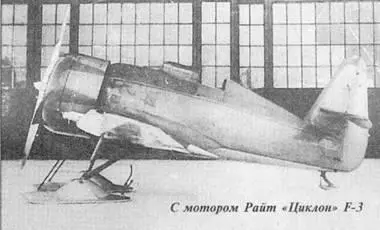

Не всегда смелость мысли конструкторов находила понимание. На дублере И-14бис закрытый фонарь кабины, еще не привычный для летчиков, после ремонта сняли и кабина вновь стала открытой. Это был вариант истребителя И-14 с двигателем Райт «Циклон», снабженный капотом типа NACA и двухлопастным металлическим винтом диаметром 3,04 метра.

Фюзеляж представлял собой монокок четырёхлонже-ронной конструкции, выполненный заодно с центропланом, два лонжерона которого проходили сквозь нижнюю часть фюзеляжа. Шпангоуты типа «Z» соединялись стрингерами. Передняя часть фюзеляжа оканчивалась противопожарной перегородкой. Весь фюзеляж зашивался листовым дюралем толщиной 0,5 мм. Стенки лонжеронов центроплана и крыла, как и расчалки нервюр, были изготовлены из дюралевых труб, прикрепленных к полкам лонжеронов из хромомолибденовых труб. Каркас крыла состоял из двух лонжеронов, шести основных и пяти дополнительных нервюр. Всё крыло с профилем АНТ-6 имело гладкую обшивку толщиной 0,5 мм. Применялась потайная клепка. Элероны имели лонжероны из листового дюраля с лапками для крепления обшивки. На самолете использовались щитки, применение которых признали «безусловно рациональным» (как отмечено в документах), поскольку это уменьшило посадочную скорость и увеличило крутизну траектории при планировании. В полете для балансировки самолета вместо перемещения стабилизатора можно было воспользоваться щитками.

Стабилизатор имел аналогичную конструкцию и мог переставляться на земле.

Главные стойки шасси снабдили дисковыми тормозными колесами; амортизация была масляно-пневматическая, уборка и выпуск производились вручную - с помощью штурвала, через тросовую проводку.

Гофр остался только на рулевых поверхностях, одновременно изменили и схему главных стоек шасси.

В мае 1934 г. случилась авария этого самолета, и его восстанавливали в ЗОК ЦАГИ.

В августе 1934 г. УВВС предъявил ЦАГИ следующие тактико-технические требования к истребителю И-14 (дублер):

«Мотор - Райт «Циклон» F-3 Вооружение - 2 пушки АПК и 1 пулемет для стрельбы через винт Полезная нагрузка - 270,1 кг (пулеметный вариант).

- 412,0 кг (пушечный вариант).

Разбег - 80 м

Пробег - 120 м

Вираж на 1000 м - 14 сек».

В течение 1935 г. на самолете-дублере установили новое крыло с подкрылками, коллекторы с подогревом, электрозапуск, винт переменного шага, новое вооружение -пушки АПК заменили пулеметами ШКАС. Одновременно производился расчет крыла (на И-14бис) большей прочности с увеличенными щитками, были сданы в производство соответствующие чертежи. Кроме того,начались конкретные проработки по замене мотора Райт «Циклон» на двигатель F-54 и по использованию нового оборудования. К 20 мая 1936 г. в ЦАГИ должны были смонтировать в крыле самолета установку пушки ШВАК калибром 20 мм и с этой целью изготовить для И-14бис новое крыло. Однако окончательная судьба дублера не известна.

Истребитель И-14 имел самый необходимый комплект оборудования: оптический прицел ОП-1, рацию 15СК, высотомер завода «Авиаприбор», указатель скорости, указатель скольжения, продольный уклономер, часы, компас КИ, планшет Писаренко, кассеты для графиков девиации, сумку для карт, электросбрасыватель для бомб СИ, аварийный бомбосбрасыватель АСИ. Постановлением СТО от 7 марта 1935 г. предписывалось взамен пушек АПК устанавливать пулемёты ШКАС.

В ноябре 1933 г. решался вопрос о серийном выпуске самолета И-14, который предполагалось развернуть в 1934 г. на заводе №21. Представители производства и ЦАГИ официально договорились - к концу 1933 г. завод-чане получили 75% чертежей и другой технической документации. Истребитель И-14 хотели строить вместо самолета И-5 и наметили выпустить первую серию в количестве 50 штук.
