ВЕРТОЛЁТ 1999 04

Последующие два года учебы в МТУ были посвящены строительству натурного геликоптера по типу II и разработке многовинтовой схемы геликоптера. Однако наступил 1914 год, началась Первая мировая война.

Войну Борис Николаевич встретил в Польше, в Новогиреевской крепости. В августе 1915 крепость была окружена и взята немцами. Юрьев вместе с группой офицеров попал в плен. Три долгих года плена в различных концлагерях Польши и Германии. В своей автобиографии он писал: «В плену мне удалось продолжить научную работу: я читал книги, изучал языки, написал несколько книг по теории воздушных винтов и по изысканиям рациональных размеров самолетов. Эти работы удалось вывезти с собою». Сейчас эти конспекты Юрьева с чертежами и графиками находятся в Мемориальном музее Н.Е. Жуковского.

Из германского плена Борис Николаевич вернулся в 1918 году в другую страну. Начиналась гражданская война. Однако научная интеллигенция продолжала работу. В 1919 году по окончании училища Юрьев был назначен заведующим аэродинамической лабораторией МВТУ. Так начался трудовой путь большого ученого, отмеченный славными победами в области авиационной науки, которой он был предан до конца своих дней.

Учитывая потребности практики, Юрьев сосредоточил свои силы не столько на развитии теории, сколько на разработке методов расчета винтов, так необходимых при их проектировании. Он является автором множества оригинальных методов и приемов расчета аэродинамических и геометрических характеристик винтов. Для сокращения трудоемких вычислительных работ он отдает предпочтение графоаналитическим методам, которым посвящена небольшая книга «Графоаналитический способ расчета гребного винта», изданная им в 1922 году.

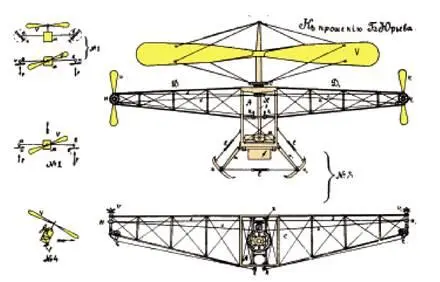

Рис. 2. Схема одновинтового геликоптера с двумя рулевыми винтами (чертеж из патентной заявки № 45212 Б.Н.Юрьева, 1910 г.)

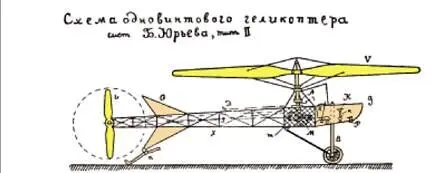

Рис. 3. Одновинтовой вертолет продольной схемы с рулевым винтом и автоматом перекоса (прообраз современных одновинтовых вертолетов) Чертеж взят из листовки Б.Н. Юрьева, датированной 5 мая 1911 года

В те годы имела наибольшее распространение вихревая теория воздушных винтов Н.Е. Жуковского, получившая развитие в работах В.П. Ветчинкина. Ближе всего к ней стояла импульсная теория петроградского профессора Г.А. Ботезата, который ввел в теорию Сабинина-Юрьева закручивание потока за винтом.

Следует отметить, что вплоть до 1922 года в расчеты крыльев не вводился учет индуктивного скоса потока. Использование в расчетах винтов характеристик крыльев конечного удлинения приводило к завышению индуктивных потерь винта. В испытаниях такие винты оказывались «затяжеленными» (не развивали расчетного числа оборотов). Только после знакомства с работами Прандтля об индуктивном сопротивлении крыла в расчет винта стали вводиться характеристики крыла, пересчитанные на бесконечное удлинение. При этом обнаружилось, что в испытаниях расчетные винты оказывались несколько «облегченными».

Юрьев правильно установил причину этого явления, указав на то, что винты рассчитываются по дисковой теории, которая предполагает у винта бесконечно большое число лопастей. Дисковая модель на каждом радиусе винта дает среднее по окружности значение индуктивной скорости, тогда как ее истинное значение на самой лопасти может быть заметно выше. В 1923 году Юрьев предложил новую теорию, назвав ее относительной (сейчас она называется лопастной), в которой используется исходная реальная вихревая модель винта, предложенная Н.Е. Жуковским (рис. 4).

В этой теории компоненты индуктивных скоростей выражаются через «неберущиеся» интегралы, названные Юрьевым винтовыми функциями (рис. 5). Для их вычисления Юрьев предложил простой графический метод. Краткое изложение относительной теории винтов появилось во многих зарубежных журналах.

К сожалению, из-за недостатка технических работников вычислительные работы не были доведены до конца. Позднее в Японии фактически тем же графическим методом эти вычисления были выполнены профессором Томасом Морийя, однако без ссылки на Б.Н.Юрьева.

Богатый опыт в области теории, эксперимента и практики расчета воздушных винтов Б.Н. Юрьев подытожил в работе «Воздушные винты», вышедшей в свет в 1925 году в трудах ЦАГИ. В 1934 году появился учебник Б.Н. Юрьева «Воздушные винты», который был принят во всех авиационных вузах страны и до сих пор является настольной книгой многих поколений работников авиации.
