Стратегический самолет-ракетоносец Ту-95МС

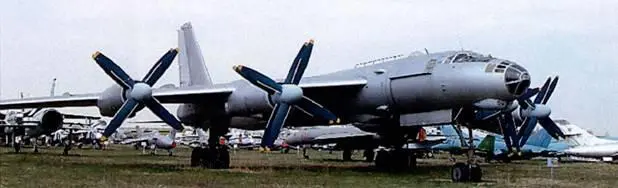

Самолет Ту-95 из коллекции музея в Монино

В состав приборного оборудования входили пилотажно-навигационные приборы и приборы контроля двигателей, стандартные для советских тяжелых самолетов того периода. Для разгрузки экипажа в длительных полетах имелся автопилот типа АП-15. Самолет был оборудован кислородной аппаратурой с системой жидкого кислорода. Для выполнения попутной разведки на Ту-95 в фюзеляже была предусмотрена установка штатного фотоаппарата типа АФА- 42/100 в качающейся фотоустановке. В ночном варианте на борт брались осветительные бомбы типа ФОТАБ или САБ.

Радиосвязное оборудование самолета обеспечивало дальнюю и ближнюю радиосвязь в телефонном и телеграфном режимах, а также внутрисамолетную радиосвязь, подачу сигналов бедствия и запись переговоров экипажа на магнитофон.

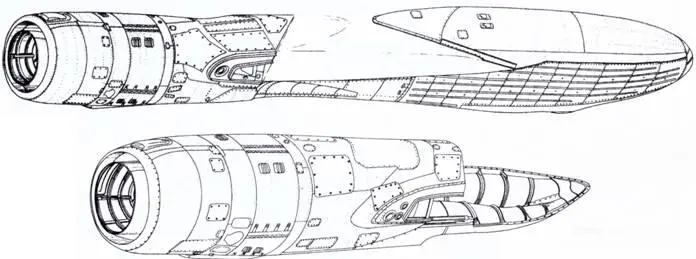

Внутренняя и внешняя мотогондолы ТВД НК-12

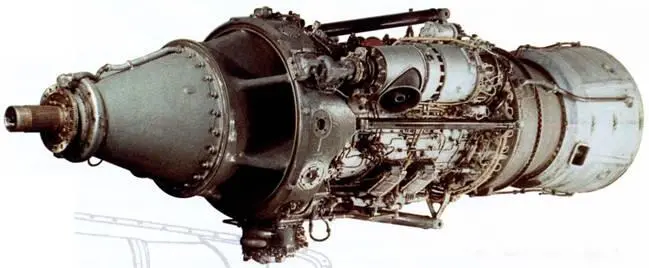

Турбовинтовой двигатель типа НК-12

Радионавигационное оборудование самолета состояло из автоматического радиокомпаса, радиовысотомера малых высот, радиовысотомера больших высот, бортовой части системы слепой посадки, доплеровского измерителя скорости и угла сноса, аппаратуры контроля местоположения самолета в групповом полете, радиотехнической системы ближней навигации и аппаратуры дальней навигации.

На борту самолетов Ту-95 было установлено следующее радиотехническое оборудование: радиолокационный бомбардировочный прицел РБП-4 «Рубидий-ММ-2» (Р-1Д «Рубин-1Д»), сопряженный с оптическим векторносинхронным прицелом 0ПБ-11РМ (ОПБ-1 12), система опознавания, прицельная радиолокационная станция ПРС-1 «Аргон», аппаратура радиоэлектронного противодействия СПС-1 (СПС-2), станция оповещения об облучении СПО-2 «Сирена-2».

Самолеты Ту-95 и Ту-95М оборудовались типовым бомбардировочным вооружением, которое включало в себя комплекс агрегатов, обеспечивавших подвеску авиабомб калибра от 1500 до 9000 кг. Нормальная бомбовая нагрузка составляла 5000 кг, максимальная – 12000 кг. Предусматривался вариант расположения в грузоотсеке в дополнение к бомбардировочному вооружению системы автоматического сбрасывания дипольных отражателей типа АСО-95 и АСО-2Б. Для прицеливания при бомбометании в условиях визуальной видимости использовался установленный на самолете оптический векторно-синхронный прицел ОПБ-11РМ (ОПБ-112), связанный с автопилотом.

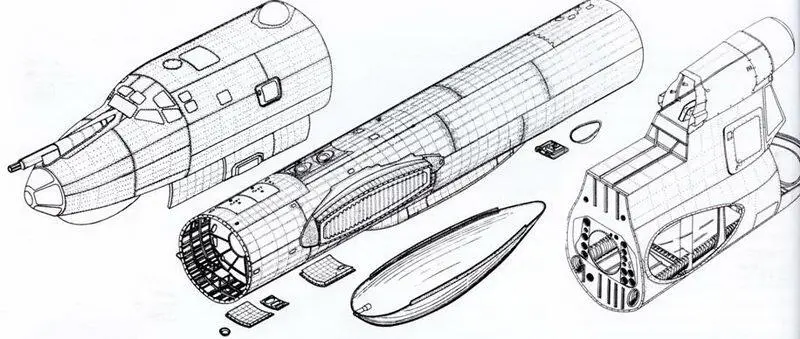

Передняя герметическая кабина самолета Ту-95РЦ

Средняя часть фюзеляжа Ту-95 РЦ

Кормовая гермокабина самолета Ту-95

Оборонительное стрелково-пушечное вооружение включало комплекс из трех механизированных пушечных установок, связанных дистанционно с прицельными станциями и вычислительными блоками. На самолете устанавливались три подвижные спаренные пушечные установки: верхняя – ДТ-В12, нижняя – Т-Н12 и кормовая – ДК-12. В установках использовались пушки калибра 23 мм типа АМ-23. Для уменьшения аэродинамического сопротивления самолета верхняя установка ДТ-В1 2 была смонтирована на выдвижном подъемном механизме.

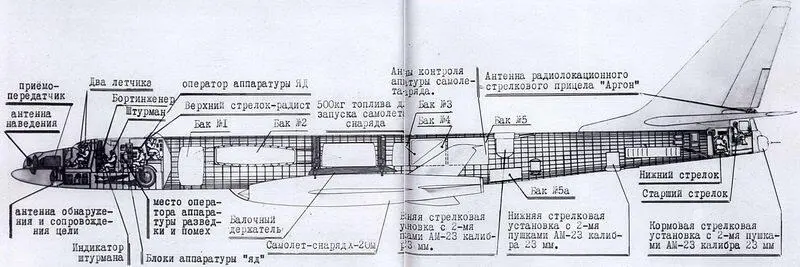

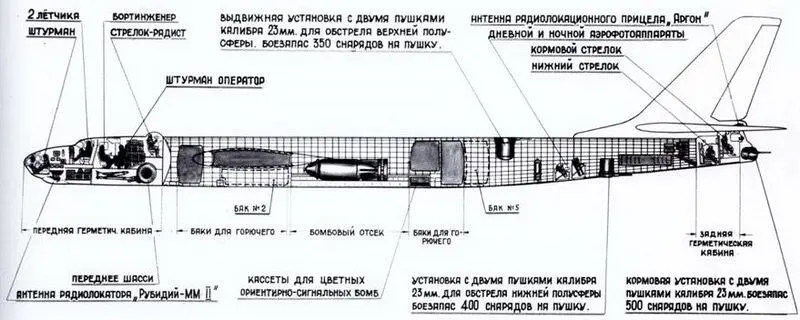

Схема размещения экипажа, оборудования и вооружения в фюзеляже самолета-ракетоносца Ту-95 К

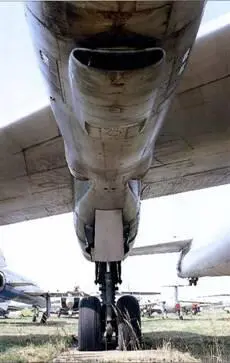

Вид на мотогондолу третьего двигателя и на опору основного шасси

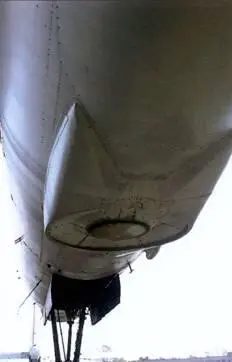

Дополнительное оборудование, установленное под фюзеляжем летающей лаборатории на базе Ту-95
