Стратегический самолет-ракетоносец Ту-95МС

Ту-95МА– опытная модификация Ту-95МС в самолет-ракетоносец, носитель гиперзвуковых ракет большой дальности «Метеорит-А».

В 1955 году началось поступление первых Ту-95 в части Дальней авиации. В 1959 году в части начали поступать первые Ту-95К. До появления на вооружении межконтинентальных баллистических ракет наземного базирования самолеты Ту-95 были основной компонентой советских ядерных стратегических сил сдерживания. Самолеты и их экипажи находились на боевом дежурстве и были готовы к применению ядерного оружия. После развертывания стратегических наземных комплексов соединения вооруженные Ту-95К стали привлекаться для борьбы с авианосными ударными группами. Стратегические самолеты-разведчики Ту-95МР вели контроль и фоторазведку этих соединений в интересах командования Вооруженных сил СССР. Ту-95К-22 с самого начала были нацелены на борьбу с кораблями вероятного противника, одновременно они использовались для ведения попутной разведки. Ту-95РЦ из состава Авиации ВМФ постоянно вели разведку над океанскими просторами, отслеживая перемещения кораблей США и их союзников, постоянно держа корабли и соединения вероятного противника под угрозой уничтожающего удара ракетными средствами поражения флота.

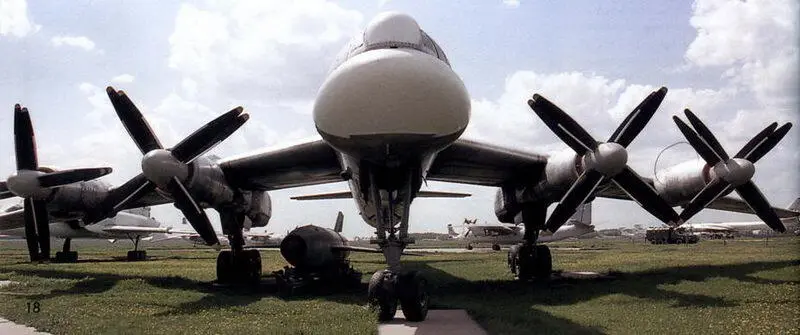

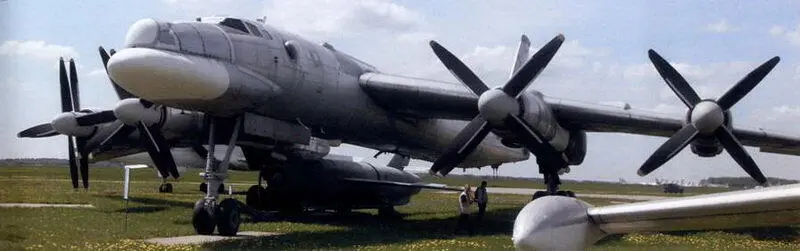

Самолет-ракетоносец Ту-95 К из экспозиции Музея Дальней авиации в Дягилево. Под самолетом крылатая ракета Х-20М.

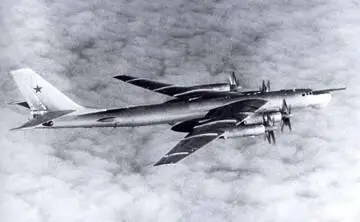

В полете над океаном стратегический самолет- разведчик Ту-95МР

Стратегический самолет-разведчик Ту-95МР-2 с системой дозаправки топливом в полете

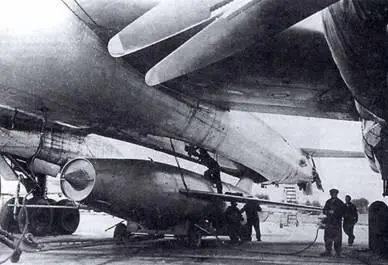

Подвеска крылатой ракеты Х-20М на самолет Ту-22К

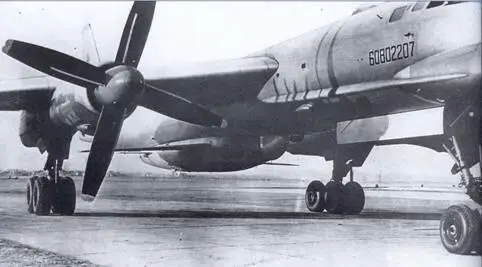

Один из первых опытных самолетов Ту-95К с крылатой ракетой Х-20

Ту-95 К

Ту-95РЦ во время выполнения боевой задачи. Самолеты этого типа из состава авиации ВМФ СССР в период 60-80-х годов постоянно отслеживали прохождение учений военно-морских флотов НАТО и получили у западных военных название «восточный экспресс».

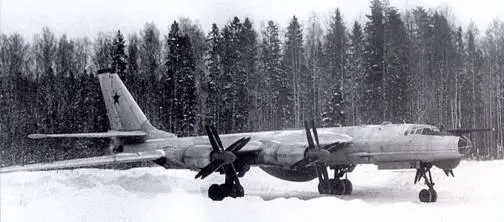

Ту-95РЦ на аэродроме Кипелово

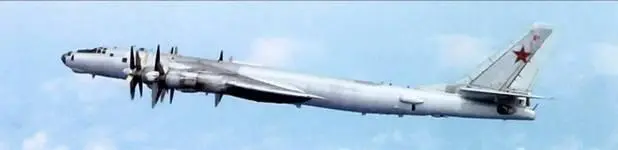

Самолет разведки и целеуказания Ту-95РЦ. Самолет был создан ОКБ для авиации ВМФ СССР.

Ту-95 являлся стратегическим бомбардировщиком. Установленное на нем оборудование самолетовождения, радиосвязи и радионавигации позволяло выполнять боевые задания как одиночно, так и в составе группы, днем и ночью, в сложных метеорологических условиях на высотах до 13000 м. По своей схеме самолет Ту-95 представлял собой цельнометаллический моноплан со стреловидным крылом, однокилевым стреловидным оперением и убирающимся шасси. Основными материалами, примененными в конструкции планера самолета, были алюминиевые сплавы в виде листов, плит и профилей, стальные сплавы для силовых узлов, стыковочных и крепежных деталей, а также магниевые литейные сплавы.

При разработке конструкции самолета были выбраны такие геометрические формы и компоновка его, при которых достигались высокие аэродинамические характеристики, на режиме наивыгоднейшей скорости полета аэродинамическое качество самолета равнялось 17,5.

Фюзеляж самолета полумонококовой конструкции. Он представлял собой конструкцию обтекаемой формы круглого сечения с гладкой работающей обшивкой, подкрепленной набором шпангоутов и стрингеров. Фюзеляж имел технологические разъемы, которые делили его на следующие части: передний фонарь: носовую часть фюзеляжа, включавшую в себя переднюю герметическую кабину; среднюю негерметическую часть фюзеляжа; хвостовую негерметическую часть фюзеляжа; кормовую герметическую кабину и кормовую пушечную установку; обтекатель кормовой пушечной установки. Крыло самолета стреловидное, свободнонесущее, кессонной конструкции, выполненное из алюминиевых и магниевых сплавов. Оно состояло из центроплана, двух первых отъемных частей и двух вторых отъемных частей (консолей). На задней поверхности крыла были установлены элероны и закрылки. Оперение самолета цельнометаллическое, свободнонесущее, однокилевое, стреловидное. Шасси самолета убирающееся, трехопорной схемы с хвостовой предохранительной опорой. Управление самолетом осуществлялось с помощью двух штурвальных колонок и двух пар ножных педалей, соединенных с органами управления тягами, в управлении элеронами частично была применена тросовая проводка. В системе управления рулем направления и элеронами для уменьшения усилий на штурвалах и педалях были включены обратимые гидроусилители. Силовая установка самолета состояла из четырех турбовинтовых двигателей НК-12 (НК-12М, НК-12МВ), мотогондол, воздушных винтов типа АВ-60, систем, обеспечивающих работу двигателя и систем управления двигателями и винтом. На каждом двигателе были установлены два генератора постоянного тока, генератор переменного тока, воздушный компрессор и т.д. Запуск двигателя осуществлялся с помощью турбостартера ТС-12М. Воздушный винт типа АВ-60 представлял из себя винт с дюралевыми лопастями, состоящий из двух четырехлопастных соосных винтов изменяемого в полете шага, вращавшихся в разные стороны, передний винт – по часовой стрелке, задний – против часовой стрелки. Изменение шага винтов производилось от гидромеханизма, связанного с регулятором оборотов. Лопасти винта могли быть принудительно установлены во флюгерное положение и выведены из него. На двигателях НК-12МВ для предупреждения от появления отрицательной тяги при отказе двигателя на взлете или в полете была введена система всережимного автоматического флюгирования воздушных винтов, которая срабатывала при падении крутящего момента на валу двигателя. Топливо (авиационный керосин типа Т-1, Т-2, ТС-1) располагалось в мягких резиновых топливных баках, размещавшихся в фюзеляже, центроплане и отъемных частях крыла. На самолете имелись две самостоятельные гидросистемы высокого и низкого давления. Для предупреждения обледенения на самолете имелись электрические противообледенители: система сигнализации с датчиками, установленными во входных каналах двигателей: электрические противообледенители крыла, хвостового оперения, передних кромок лопастей воздушных винтов и обтекателей их втулок, и система противообледенения входных направляющих аппаратов и носков капотов двигателей, использовавшая горячий воздух от компрессоров двигателей. Высотное оборудование самолета включало в себя: систему наддува, обогрева и вентиляции кабин: дополнительный электрообогрев; систему регулирования давления в кабинах; систему аварийной разгерметизации кабин; герметизацию люков и форточек; теплоизоляцию кабин; сигнализацию падения давления в кабинах. Наддув и обогрев герметических кабин производился воздухом, отбираемым от компрессоров внутренних двигателей. Противопожарное оборудование самолета включало в себя: систему тушения пожара в герметических отсеках самолета; систему тушения пожара внутри двигателей; систему пожарной сигнализации; баллоны с углекислотой системы нейтрального газа, который использовался, как дополнительное средство тушения пожара в отсеках самолета; ручные огнетушители в кабинах. Для покидания самолета при аварии в полете, при посадке с убранным шасси или на воду использовались специальные устройства, к которым относились: подвижной пол; система аварийного открытия входных люков в передней и задней кабинах; аварийные люки и спасательные лодки. Покидание самолета было безопасным до скоростей полета не более 630 км/час и высот не ниже 200 м. При посадке самолета на воду экипаж имел возможность воспользоваться спасательными лодками ЛАС- 5-2М, находившимися в контейнерах. К источникам постоянного тока на самолете относились восемь генераторов, установленные по два на каждом двигателе. В качестве буферного и аварийного источника питания использовалась аккумуляторная батарея. К источникам переменного тока относились четыре генератора переменного тока нестабильной частоты, установленные по одному на каждом двигателе. Для питания потребителей, требующих переменный ток стабильной частоты, на самолете были установлены однофазные и трехфазные электромашинные преобразователи.
