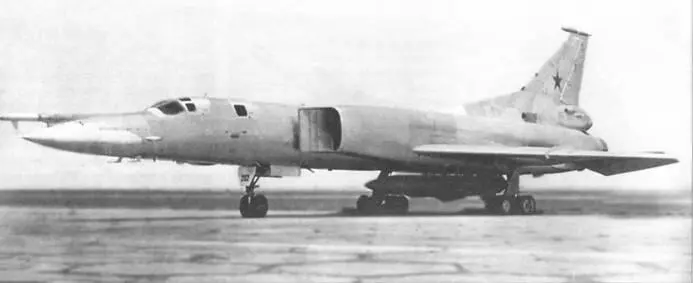

Ту-22М0 №-202 с ракетой Х-22 во время совместных государственных испытаний

Затем вернулись к компоновке самолета «106Б» с двигателями, размещенными как на Ту-22 в единой мотогондоле с вертикальным клином, но с крылом, стреловидность которого изменялась в диапазоне от 20 до 72 градусов. Расчеты показали, что при полетном весе 106 т самолет может летать со скоростью 1100 км/ч у земли и разгоняться в горизонтальном полете на высоте 14 500 м до 2500-2700 км/ч, при крейсерской – 2200 км/ч. Прямо фантастика какая-то. Для реализации этих параметров потребовался бы переход к титановой конструкции планера, что, в свою очередь, привело бы к значительному удорожанию самолета. Практическая дальность полета с дозвуковой скоростью оценивалась в 10 ООО км, а на крейсерском сверхзвуковом режиме – до 4000 км.

Самолет мог эксплуатироваться как с бетонированных, так и с грунтовых взлетно- посадочных полос (ВПП), что было недоступно машине по проекту «106Б».

Первоначально, кроме баллистических авиабомб, в составе вооружения машины «145», как и на Ту-22, предусмотрели одну крылатую ракету Х-22 в противокорабельном и противорадиолокационном вариантах. Но вскоре самолет решили делать в виде чистого ракетоносца. Кроме ударного варианта, на базе проекта «145» предполагалось разработать разведчик, постановщик помех и даже самолет дальнего радиолокационного обзора.

Экипаж ударной машины, как и прежде, состоял из трех человек, но кабину перекомпоновали, расположив штурмана за летчиком, а кресло оператора вооружения развернули так, чтобы он сидел лицом вперед (по полету). При этом, учитывая опыт эксплуатации Ту-22, конструкторы отказались от покидания членов экипажа через нижние люки и теперь в аварийной обстановке они должны были спасаться путем катапультирования вверх.

Проект «145» стал промежуточным при переходе от Ту-22 к Ту-22М. К 1967 году стало ясно, что старая компоновка не обеспечит достижение заданных параметров. Особые опасения специалистов были связаны с размещением силовой установки, как на Ту-22.

При решении задачи выбора компоновки силовой установки поморочили голову конструкторам и специалисты ЦАГИ. Как известно, после появления самолета Ту-98 институт признал ошибочными боковые воздухозаборные устройства и уже на Ту-22 настаивал на велосипедной схеме шасси и размещении ТРДФ в хвостовой части фюзеляжа с подкрыльевыми воздухозаборниками. Но ОКБ-156 пошло по своему пути и, как оказалось впоследствии, тоже неудачному. В 1967 году в проекте «145» двигатели разместили в хвостовой части фюзеляжа. а воздух к ним поступал через боковые входные устройства, сначала по типу примененных на перехватчике Ту-128, а затем – прямоугольной формы с вертикальным клином, а между ними и фюзеляжем предусмотрели щели для слива пограничного слоя. В средней части воздухозаборных устройств расположили створки перепуска и подпитки двигателей воздухом.

Путь формирования облика Ту-22М подтверждает формулу проектирования принятую в те годы в ОКБ ММЗ «Опыт»: от простого – к сложному. Несмотря на накопленный в ЦАГИ опыт по боковым воздухозаборным устройствам, в частности, по типу примененных на МиГ-25, этот, наиболее выгодный, вариант почему-то сразу не приняли, а пошли «длинной дорогой», опять же от простого к сложному.

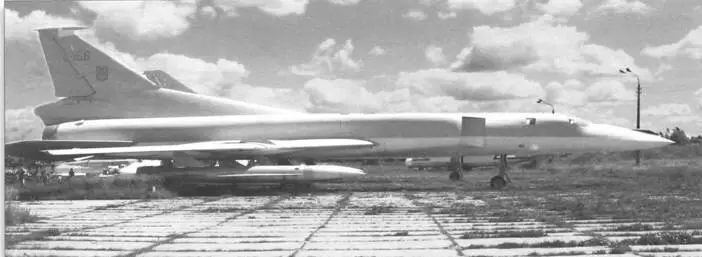

Опытный экземпляр самолета Ту-22М0 (бортовой № 156) – ныне экспонат Киевского национального музея авиации Украины

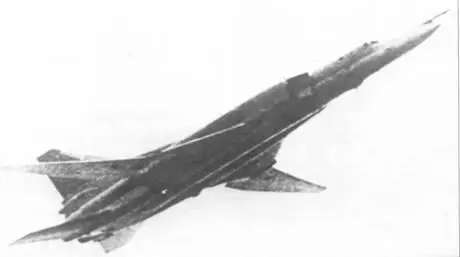

Это явно шпионский снимок Ту-22М0, опубликованный в журнале Флайт» в декабре 1976 г.

Очередная перекомпоновка машины привела к изменению расположения членов экипажа и увеличению его до четырех человек. Теперь пилотов и штурманов (оператора и навигатора) расположили в два ряда – в переднем и заднем отсеках носовой части фюзеляжа.

Стреловидность центроплана уменьшили до 56 градусов, а подвижные части крыла в зависимости от режима полета могли устанавливать под углами 20. 30, 50 и 60 градусов, как автоматически, так и вручную.

Для управления самолетом в канале крена вместо элеронов ввели интерцепторы на консолях несущей поверхности и дифференциальное отклонение цельноповоротных половин стабилизатора.
