В. Котельников - Транспортный самолет Юнкерс Ju 52/3m

Мотоустановка «юнкерса» состояла из трех двигателей BMW 132,9-цилиндровых, звездообразных, воздушного охлаждения. Они вращали двухлопастные винты изменяемого шага JuPAK. Центральный мотор закрывался узким кольцевым капотом, боковые- капотами типа NACA. Двигатели монтировались на ферменных рамах из стальных труб, снабженных башмаками- демпферами. Боковые моторы устанавливались под набольшим углом к продольной оси самолета. Выхлоп осуществлялся через коллекторы.

В каждом крыле располагалось по три бензобака емкостью 175 л каждый и один емкостью 135 л. Дополнительный бак на 50 л ставился в фюзеляже. При этом максимальная заправка равнялась 1370 л. Возможна была установка дополнительных баков в крыле (по одному с каждой стороны на 135 л) и в фюзеляже с доведением общего объема до 2480 л. Все баки сварные алюминиевые, с наружным протектором. Питание горючим обеспечивали три насоса IVMO на моторах и аварийная ручная помпа (в кабине экипажа).

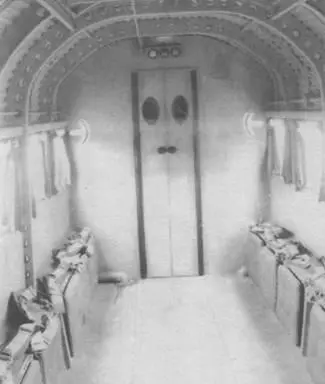

Задняя часть грузовой кабины Ju 52/3mg4e. Сиденья сложены к бортам. Двустворчатая дверь ведет к месту стрелка. Над дверью – лампы сигнализации

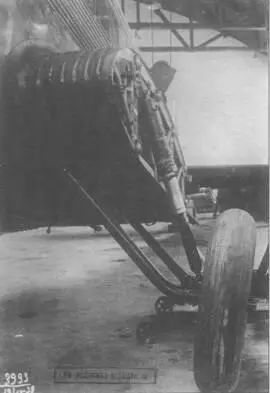

Основная стойка шасси с амортизатором, все обтекатели сняты

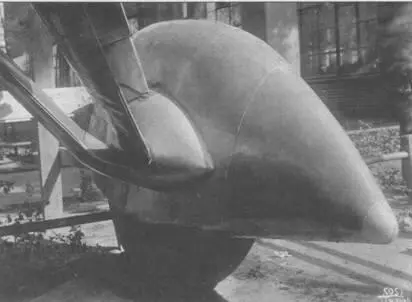

Каплевидный обтекатель колеса и зализ его соединения со стойкой.

Вид от фюзеляжа

Передние бомбовые кассеты DSAC 250 (ELVEMAG)

Передний бомбовый люк – вид снаружи

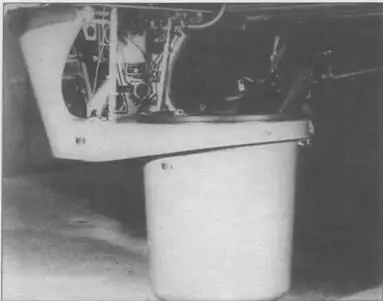

Подфюзеляжная гондола в рабочем положении

Каждый двигатель имел собственный маслобак за противопожарной перегородкой. Два или три маслорадиатора цилиндрической формы крепились внизу за капотами моторов.

Пневмосистема работала от баллона со сжатым воздухом. Она приводила в действие закрылки и тормоза основных колес.

Электросистема – однопроводная, включала три генератора (по одному на каждом моторе) и три аккумулятора. Самолет имел внутреннее освещение, комплект навигационных огней и выдвижную посадочную фару.

Все противопожарное оборудование изготовлялось фирмой «Винтрих». На двигателях устанавливались огнетушители FI-6, управляемые пилотом. В грузопассажирской кабине находились два ручных огнетушителя типа «А» – один в передней части кабины слева, второй сзади-справа.

Радиооборудование состояло из двух радиостанций: малого радиуса действия – Телефункен FuG III и дальней – Лоренц LS170-VP257. Питание радиостанций от динамо с ветрянкой, стоявшего на правом борту фюзеляжа сверху за кабиной экипажа. Радиоантенна натягивалась между килем и мачтой, находившейся сверху справа за пилотской кабиной. Кольцевая антенна радиокомпаса располагалась рядом с ней слева (на «gЗе») или дальше к хвосту по оси самолета (на всех прочих модификациях). На большинстве «д14е» кольцевая антенна отсутствовала.

Вооружение самолета складывалось из одного-трех пулеметов. Все военные варианты имели верхнюю огневую точку за перегородкой грузовой кабины. Кольцевая турель стояла открыто, лишь спереди ее прикрывал небольшой козырек. В частях иногда монтировали сдвижной колпак от самолета Не 111. На ранних типах в верхней установке находился пулемет MG 15 (калибра 7,9 мм), начиная с модификации Ju 52/3mg8e – MG 131 (13 мм). Бортовые шкворневые установки пулеметов MG 15 ввели, начиная с машин типа «g5е». На «gЗе» и «g4е» имелся также пулемет MG 15 в подфюзеляжной гондоле.

Обе этих модификации несли также бомбовое вооружение. Оно состояло из кассетных держателей DSAC 250. В каждой кассете размещались две бомбы по 250 кг, или 12 бомб по 50 кг, или 32 по 10 кг. Наружная подвеска отсутствовала. Бомбовый прицел Герц FI 219b и механический сбрасыватель находились в гондоле бомбардира. У бомбардира имелся также рычаг, соединенный с рулем поворота, предназначенный для точного выведения на боевой курс. Связь пилота с бомбардиром в гондоле осуществлялась звуковыми сигналами.
