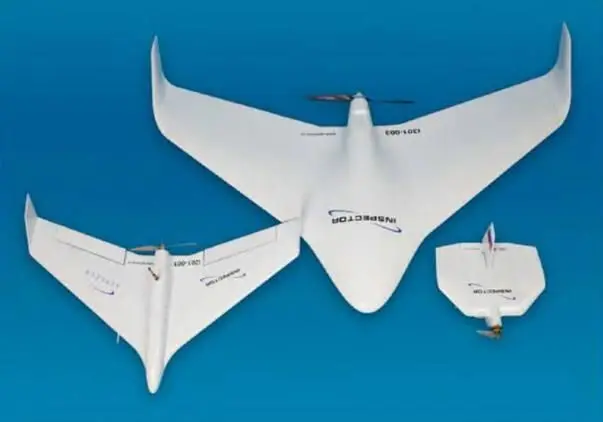

Рис. 3.32. БПЛА "Инспектор" (слева направо: модели 201, 301, 101)

БАК на базе БПЛА "Инспектор-201" предназначен для оперативного локального наблюдения за полем боя, охраны территории, поисково-спасательных работ, контроля лесных и сельскохозяйственных угодий и т.д. Радиус его действия – не менее 5 км, время полета – 30-60 мин. в зависимости от режима. Взлет осуществляется с катапульты, посадка – на парашюте.

БАК "Инспектор-301" предназначен для таких же задач, но требующих большей продолжительности полета. Радиус его действия – до 25 км, время полета – до 120 мин.

"Инспектор-402" отличается еще большей дальностью и продолжительностью полета и предназначен для мониторинга протяженных участков, таких как линии электропередач, нефте- и газопроводов, государственная граница, леса и т.п. Максимальная дальность полета – 400 км.

"Инспектор-601" предназначен для решения разведывательных, специальных, транспортных и ударных задач. Длительность его полета составляет 6-7 ч. Максимальная масса полезной нагрузки – 20 кг. В отличие от всех перечисленных выше типов аппаратов, в которых применяются электрические двигатели, "Инспектор-601" оснащен ДВС ZDZ-210 (Чехия) мощностью 20 л.с.

К концу 2012 г. компания "Аэрокон" закончила испытания БАК "Инспектор-202" (взлётный вес 3,5 кг, размах крыла 1,2 м). Он оказался более других востребованным среди заказчиков [13]. Его проектировали как многофункциональный комплекс с возможностью быстрой адаптации под потребности заказчика. В 2013 г. "Аэрокон" начал поставки БАК "Инспектор-202" отдельным заказчикам из российских силовых структур. Однако имеется и гражданская версия аппарата для выхода с ней на рынок комплексов с БПЛА. Если беспилотник для силовых структур имеет массу 3,5 кг, то его гражданская версия тяжелее примерно на 1 кг. Эта версия беспилотника оснащается более совершенными видео- и фото-камерами с полноценным программным управлением и высоким разрешением, со сменной оптикой и возможностью подстройки в полете экспозиции, а также с возможностью передачи на землю фотографий высокого качества.

Для Министерства обороны разработана специальная модификация комплекса – БАК "Инспектор-2020" (рис.3.33) [14, 15].

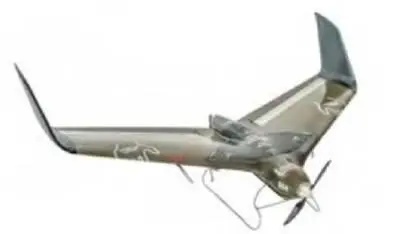

Рис. 3.33. БПЛА "Инспектор-2020"

Он предназначен для работы в составе комплексного тренажера стрелков-зенитчиков ПЗРК в качестве имитатора воздушной цели. БПЛА, используемый в качестве имитатора воздушной цели, выполняет полет по заданному маршруту. Источник инфракрасного излучения, расположенный на его борту, обеспечивает возможность захвата имитатора. Координаты, и другие параметры полета имитатора передаются на наземную станцию управления в режиме реального времени с помощью наземной станции связи, для обеспечения возможности объективного контроля действий операторов учебных ПЗРК, а также для контроля параметров полета имитатора. По завершению программы полета БПЛА выполняет посадку с помощью парашютной системы. Ресурс планера позволяет использовать его в качестве имитатора цели до 100 раз.

Все комплексы "Инспектор" унифицированы по составу (рис.3.34). Они, как правило включают в себя 2 БПЛА (упаковываются в специальный рюкзак-контейнер), наземную станцию управления со средствами обеспечения (упаковываются в специальный кейс) и катапульту (опционально). Время развертывания любого комплекса модельного ряда 101-301 составляет 10 мин. Наземный комплекс функционирует на PC-совместимом компьютере-ноутбуке со специальным внешнем модулем беспроводной связи. Операционная система наземного комплекса – MS Windows ХР.

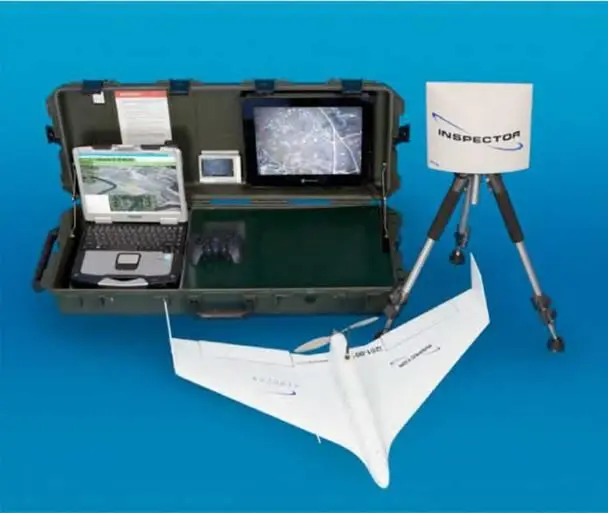

Рис. 3.34. Комплект "Инспектор-201"
